越南产铝熔炼保温炉成套结构

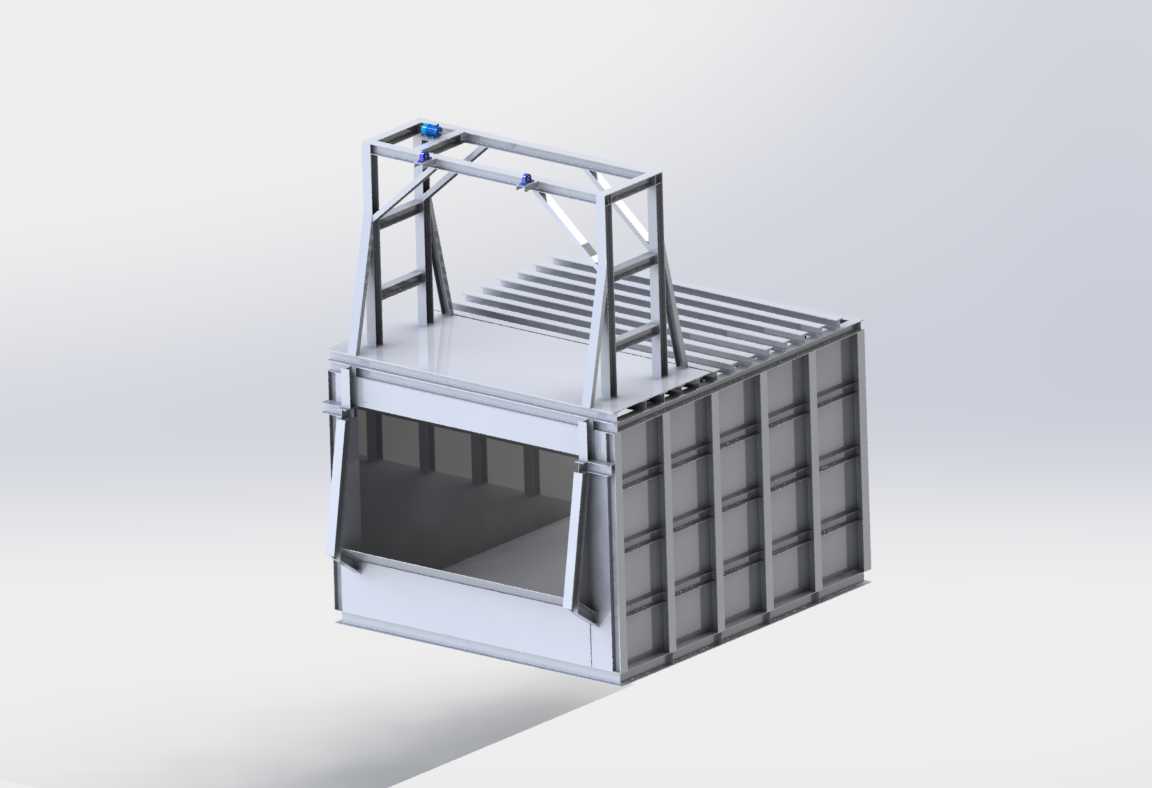

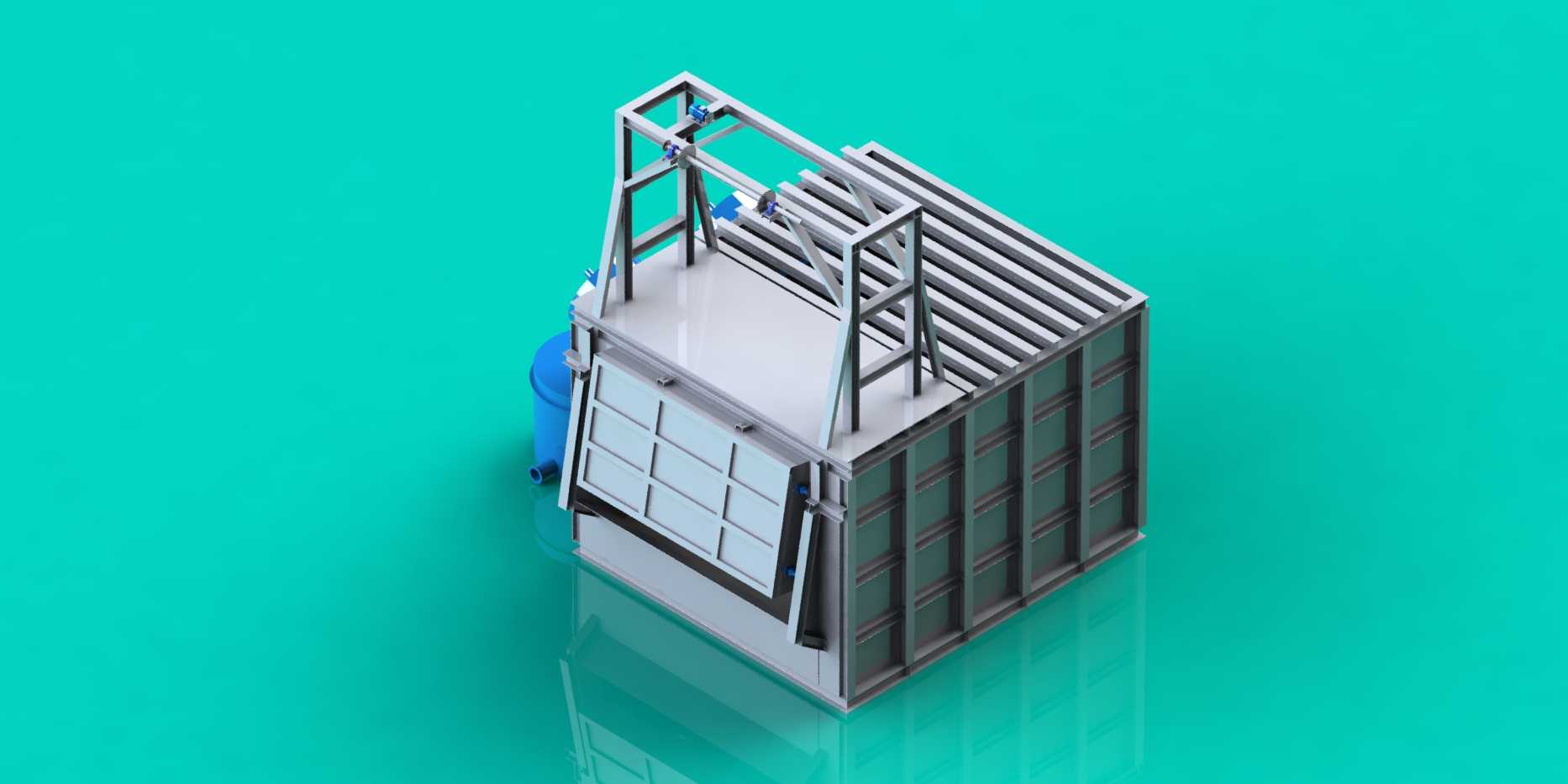

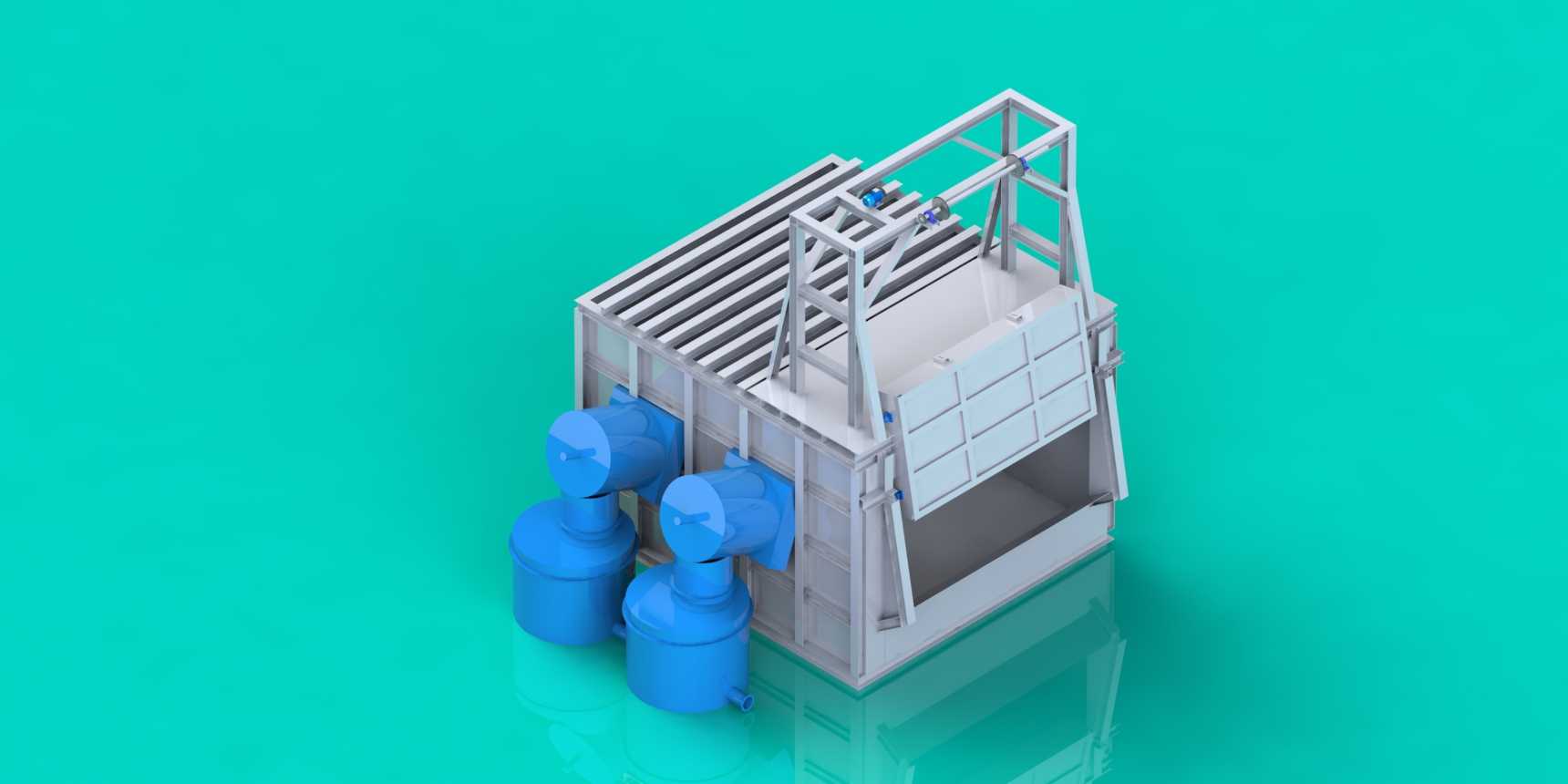

　　这套炉体结构面向再生铝熔炼、铝液保温及铸造前供液环节，常见于中小型铝加工车间、压铸配套工段和废铝回收生产线。设备主体采用箱式炉腔布局，侧面布置多组蓝色燃烧与供风单元，顶部设置格栅式排烟及检修通道，前端配置可启闭的炉门与提升框架，整体围绕装料、加热、保温、出液和维护几个实际动作展开。炉腔内部以耐火砌筑空间为核心，外部由型钢框架和钢板围护形成刚性壳体，既承受热膨胀带来的反复变形，也为燃烧器、管路、炉门和检修平台提供安装基准。前端炉门采用框架加面板的组合形式，通过上部门架导向，关闭后贴合炉口，减少高温辐射和烟气外逸；门架立柱与横梁需要预留升降行程、铰链或提升件的装配位置，避免热态下干涉。侧面燃烧单元呈罐状与蜗壳状组合，承担燃料输入、

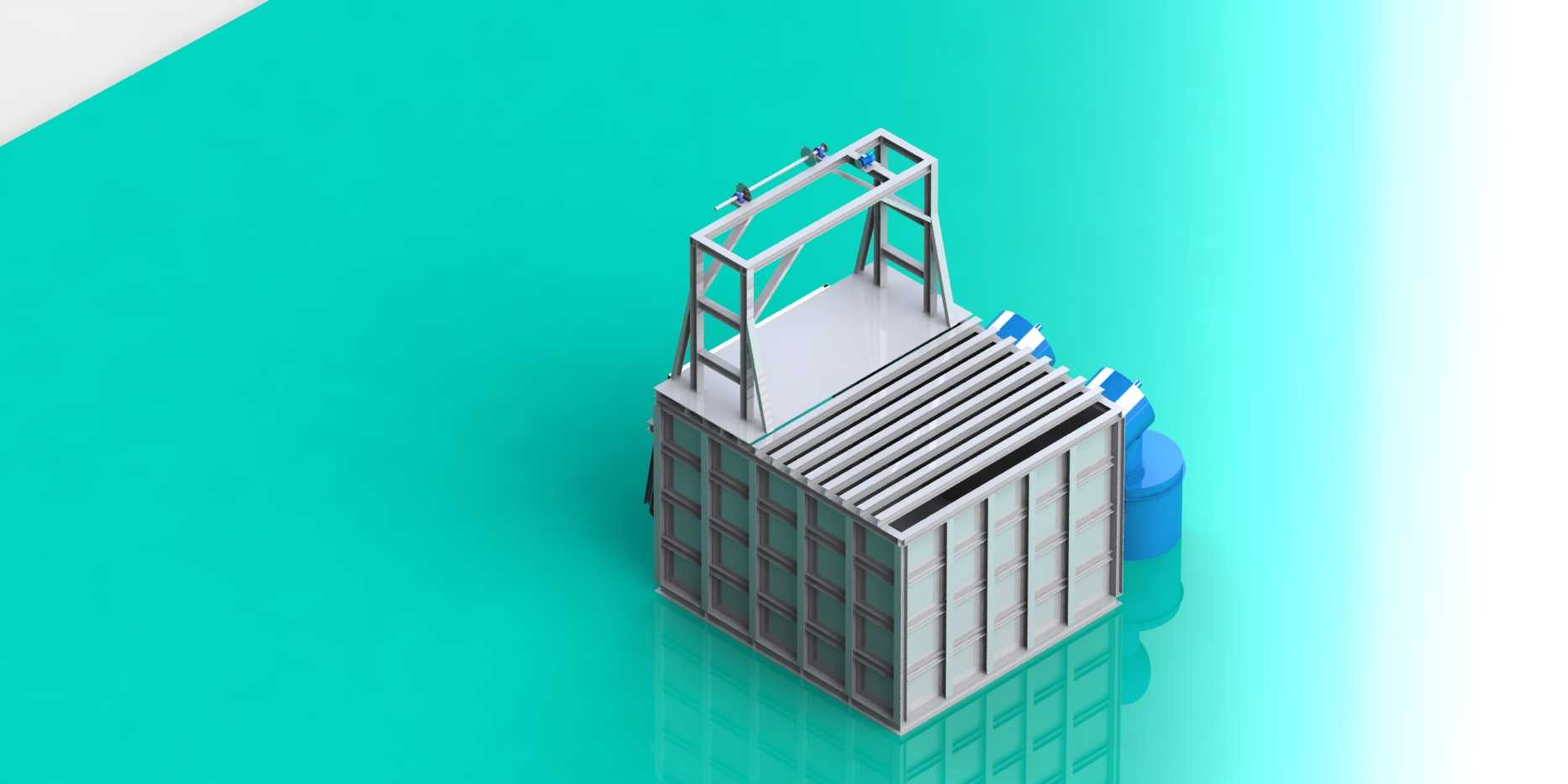

　　助燃风分配和火焰组织，建模时需注意喷口朝向炉腔有效加热区，管路连接端保留检修拆卸空间。顶部格栅区域对应排烟、换热或废气导流位置，多根平行条板既形成防护，也便于人员在停机检修时观察和通行。从安装边界看，设备占地以矩形炉体为中心，前方必须留出炉门开启、加料和清渣距离，侧面要保证燃烧器拆装、风管连接及阀门操作空间，上方则需考虑排烟管道走向和提升机构高度。车间基础应承受炉体满载重量及热态载荷，炉体周边不宜与其他管线紧贴，便于保温层更换和耐火材料修补。结构设计上，外壳型钢间距兼顾刚度与保温层厚度，焊缝布置避开直接受火面；燃烧器支撑座采用独立连接，降低热变形对喷口同轴度的影响。炉门提升框架与炉体之间的相对位置要控制导向间隙，

　　保证高温膨胀后仍能平稳升降。三维建模过程中，可将炉壳、耐火层、燃烧组件、炉门、门架、顶部格栅和外部管路分块装配，既方便核对干涉，也便于后续按采购件、焊接件和现场砌筑件拆分图纸。对于选型人员，该结构重点关注炉口尺寸与加料方式匹配、燃烧器数量与产能关系、排烟方向是否符合车间管线，以及维护侧是否预留足够操作面。整体造型没有复杂传动机构，但热工设备对空间边界、支撑刚度和检修可达性要求较高，模型把炉体、燃烧系统和启闭框架集中表达，能够直接用于方案布置讨论、结构细化和现场安装协调。
