通讯射频同轴连接插头精密结构

　　该零件属于射频同轴信号链路末端的接插部件，常见于测试机柜、通信基站射频单元、实验室仪器面板以及工业测控设备的信号转接位置，作用是在同轴电缆与设备端口之间建立阻抗连续、屏蔽可靠的物理连接，避免高频信号传输过程中出现反射、外泄或外界电磁干扰串入。

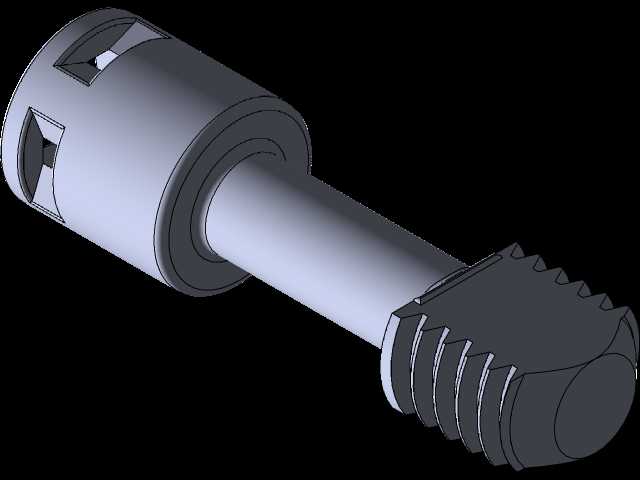

　　从结构拆分来看，零件沿轴向分为三个功能区段：左端为插头外壳配合段，圆柱壳体上开设多组对称卡口与侧向窗口，卡口用于和插座端的锁紧销对位，插入后通过旋转卡合形成轴向约束；侧向窗口既为内部介质支撑、接触弹片预留装配空间，也可作为注塑或机加工过程中的排屑、观察位置。壳体外圆设置多级台阶，台阶直径差形成装配止位面，安装时台阶端面贴紧设备面板或插座基准面，控制插合深度，避免插针过度顶入损伤母端接触件。

　　中段为细长同轴杆身，杆身外圆承担外壳定位与屏蔽延续功能，内部对应布置中心接触件与绝缘介质。设计时杆身直径需兼顾特性阻抗与结构强度：外径过小会降低整体刚性，插拔受力后容易出现弯曲变形；外径过大则会改变同轴传输线内外导体比例，造成阻抗偏离标称值，在高频频段引入驻波波动。杆身与左端壳体衔接处设置过渡圆角与加厚环带，分散插拔力矩，避免应力集中在焊缝或装配结合面。

　　右端为螺纹连接段，外螺纹采用标准螺距，用于和电缆夹紧螺母、适配护套或现场安装工装旋合。螺纹末端加工多道环形锯齿槽，槽底与槽顶形成连续凹凸结构，既可以和橡胶密封圈、防松垫圈咬合，提升振动工况下的防松能力，也能在夹持线缆时增加摩擦力，防止电缆受拉后外导体松脱。螺纹端部做圆弧收头，去除锐边，引导螺母顺畅旋入，避免首牙错扣。

　　建模过程中需重点控制几处装配边界：卡口的周向角度公差直接影响锁紧到位手感，窗口边缘与内部接触件的间隙要预留介质件膨胀余量；各级台阶的轴向长度累计误差决定插合后中心插针的有效接触长度；螺纹中径与同轴度需和杆身外圆统一基准，保证旋合后整条连接器轴线不偏斜。现场布线时，该类接头通常穿过面板开孔，尾部接同轴电缆，屏蔽层与外壳导通后形成连续屏蔽通路，在反复插拔、机房振动以及温湿度变化的环境下维持稳定的信号传输性能。
