通讯设备用T205型夹持调节支座结构

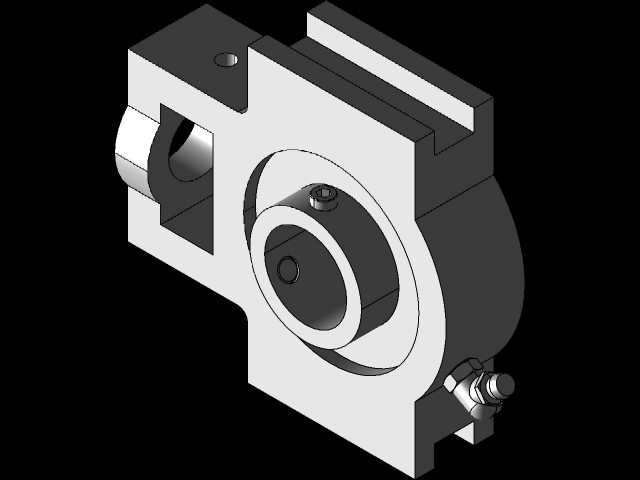

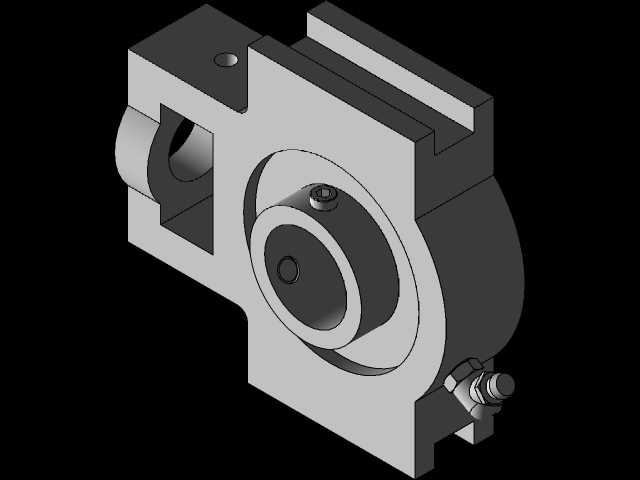

　　该支座构件多用于户外通讯基站、临时通讯架设点位以及车载通讯配套场景，承担通讯终端、信号收发模块的角度锁定与位置支撑功能，在现场布设时可直接配合标准安装轨完成快速装夹，无需额外焊接或现场扩孔作业。从结构布局来看，构件主体采用一体式块状基体，上部预留平行导向槽，可沿安装导轨完成横向位置滑移，槽体侧边设置锁紧顶丝，到位后旋紧即可消除配合间隙，避免设备受风载或车辆行进振动出现偏移。基体中部开设大直径回转容纳腔，腔体内嵌套同轴回转套，回转套端面预留紧固螺孔，配套锁紧螺钉可在角度调整完成后压紧配合面，实现周向角度的无级锁止，回转套中心设置阶梯通孔，既可以穿设通讯线缆，也可作为定位轴的配合孔位，适配不同外径的连接轴件。基体侧部延伸出铰接耳座，

　　耳座处装配可调螺栓组件，螺栓端部带滚花拧动头，现场无工具时也可手动微调支撑预紧力，螺栓配合锁紧螺母形成双锁结构，长期运行下不易出现松脱。设计过程中优先考虑了现场装调的操作空间，所有锁紧点位均布置在构件外侧可视区域，运维人员单手即可触及调节件，无需拆解周边遮挡部件。基体的安装边界做了规整化处理，底部为平面贴合基准，两侧立面预留加工余量，可根据不同安装基座的尺寸做少量铣削适配，上部导轨槽的槽宽按照通用通讯安装轨的标准规格设定，槽底设置沉孔，可穿装固定螺栓完成基体与基座的硬连接。回转配合面采用台阶式限位结构，既限制回转套的轴向窜动，又保证转动过程中同轴度稳定，避免支撑的通讯部件出现俯仰角度跑偏。侧方的铰接螺栓组件不仅起到辅助支撑作用，

　　还可在回转套锁止后提供侧向预紧力，抵消风载带来的交变扭矩，整套构件没有复杂的异形曲面，所有加工面均为铣削、车削可实现的常规特征，小批量加工时成本可控，日常维护仅需定期检查锁紧件的预紧状态，适配野外长期值守的通讯布设工况，也可迁移用到小型检测仪器、工业传感模块的可调支撑场景中。
