锥形导流带长柄流体喷射喷头结构

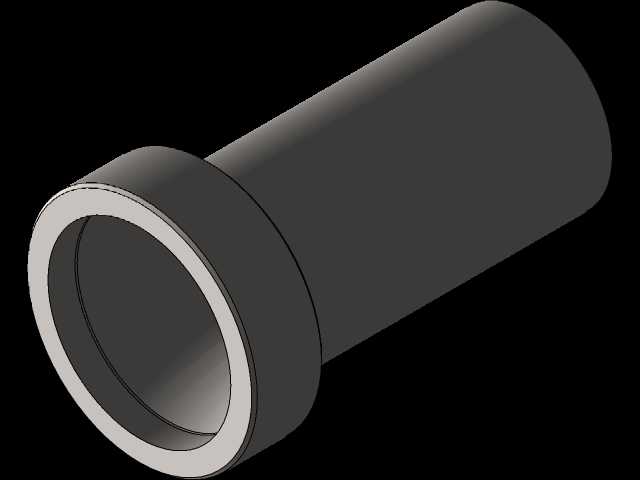

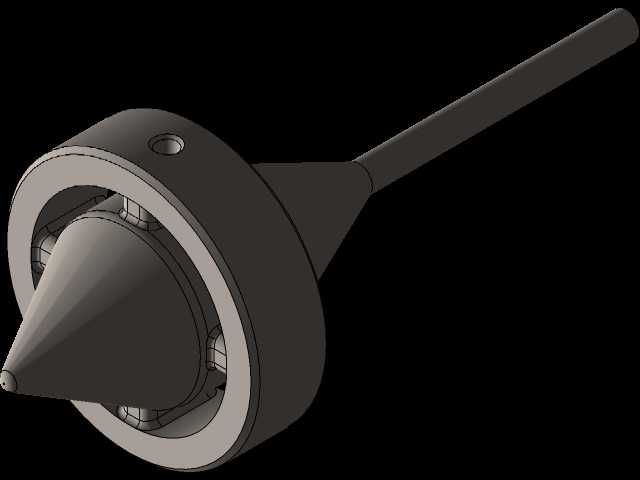

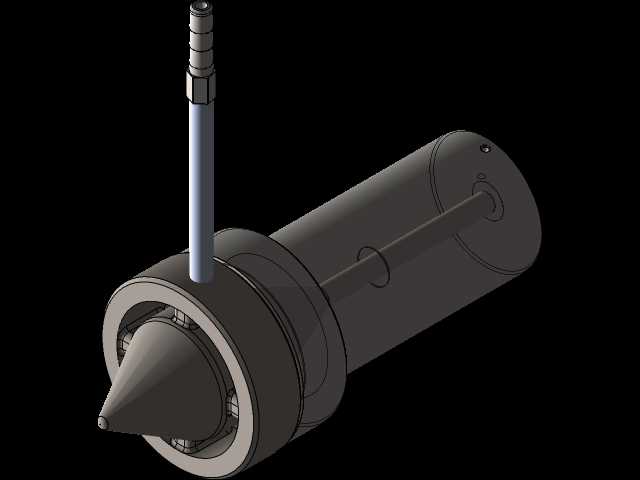

　　该结构件面向流体管路末端的定向喷射工况设计，整体由环形安装基座、内置锥形导流芯、周向支承筋以及细长延伸柄体组成，可用于清洗工位、喷淋管路、介质导向装置或小型实验喷射机构中。建模时先从安装边界入手，外圈圆盘承担与外部管路或设备面板的对接功能，盘体上预留沉孔，用于紧固件穿过并压紧配合面；圆盘内侧形成环形容纳腔，锥形导流件布置在腔体中心，锥尖朝向喷射出口方向，使进入腔体的流体沿锥面均匀分流，避免介质在腔体内形成紊乱涡区。锥芯并非悬空放置，而是通过多片径向支承筋与外圈内壁连接，筋板沿圆周均布，既限制锥芯在高压流体冲击下的径向偏移，又保证相邻筋板之间留有足够过流面积，减少压损。长柄部分从圆盘后侧沿轴线向外延伸，根部采用锥形过渡，

　　避免柄体与基座交接处出现应力集中；柄体可作为接入管路的插接段，也可在装配时充当定位导向杆，使整个喷头在推入安装位时保持与对接孔同轴。从外形尺寸关系看，圆盘直径决定安装开孔范围，锥尖略突出前端面，喷射方向的轮廓收束明显，细长柄的长度则决定后方接管或固定空间的最小边界，设备布局时需要在柄体末端预留管路插拔和密封件压缩的空间。结构细节上，基座端面的沉孔位置避开内部流道，支承筋厚度在满足刚性的前提下尽量收窄，锥面与外圈内壁之间形成环形流道，介质经过该环隙后沿锥尖方向汇聚，能够获得较稳定的指向性。若用于含颗粒介质场景，可在现有结构基础上加大环隙宽度并圆滑筋板棱边，降低颗粒卡滞概率；若用于低压空气导流，则可减薄支承筋、缩短柄体长度，

　　以降低整体重量。整个零件的建模逻辑围绕同轴约束展开，圆盘、锥芯、长柄三者共用同一轴线，支承筋采用圆周阵列生成，沉孔与外圆保持位置关联，后续修改盘径、锥角或柄长时，装配关系和流道边界能够同步更新，便于在不同喷幅、不同安装距离的设备中快速变型。
