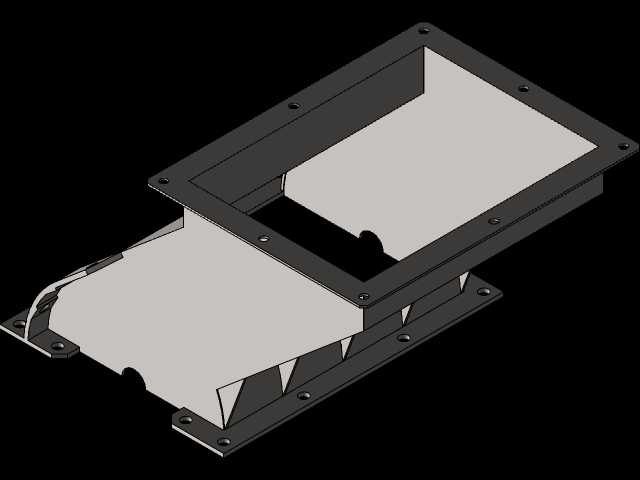

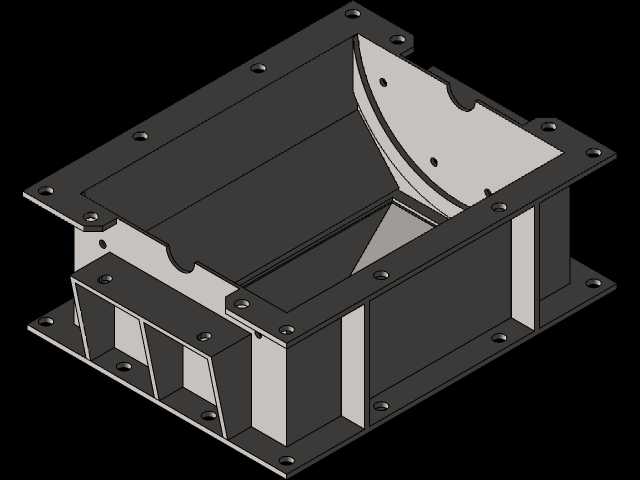

带安装法兰的钣金焊接料斗壳体结构

　　该壳体结构为工业现场散料导流、工位集料与设备排料环节常用的焊接钣金料斗组件，整体采用上下双层法兰布局，上层为敞口接料端，四周加工均匀分布的沉头安装孔，可直接对接上游出料设备的下料口，通过螺栓完成刚性固定，避免物料输送过程中出现撒漏、错位；下层法兰预留对应安装孔位，可固定在下游输送设备、集料箱体或者工位机架的顶面上，上下法兰之间通过多块竖向折弯支撑板做刚性拉结，既承担料斗满载物料时的竖向载荷，也能抵消物料下落冲击带来的侧向交变力，长期运行不会出现侧壁变形、焊缝开裂的问题。料斗内部导流面采用大角度斜向折弯设计，从敞口端向下方出料口平滑过渡，没有直角积料死角，针对颗粒状、小块状或者粉状物料都能依靠自重顺畅滑落，不会出现物料搭桥、

　　挂壁残留的情况，在五金加工工位收集切削废料、包装线导流零散工件、小型破碎设备输出成品料、通讯配件组装工位归集小零件这类场景中都能适配。建模过程中先按照现场安装边界确定上下法兰的外轮廓尺寸，上层法兰向外延伸出足够的螺栓操作空间，现场装配时扳手可以直接伸入孔位完成锁紧，不需要额外预留超大安装空位；侧壁板材厚度按照常规钣金料斗的承载要求选取，支撑板的排布位置避开物料滑落的主流通道，不会额外增加物料流动阻力。料斗侧面的异形缺口是对接侧边配套机构的避让位，安装时可以让相邻的检测元件、挡料机构直接伸入料斗内部，不需要额外切割改造壳体；所有折弯棱边都做了工艺圆角处理，既减少钣金折弯时的应力集中，也避免尖锐棱边划伤操作人员或者刮蹭输送中的工件。整体结构全部采用板材焊接拼接，没有复杂的铸造件，加工时可以直接通过激光切割下料、数控折弯成型后组焊，生产周期短、改型调整方便，后续维护时如果局部侧壁出现磨损，可以单独更换对应板件，不需要整体报废替换。
