小型桌面三轴数控铣雕加工设备结构

　　这套小型三轴数控加工设备面向桌面级轻切削、雕刻与教学验证场景，整体采用立式龙门布局，X、Y、Z三个进给轴正交布置，能够完成塑料、软铝、木材、亚克力等材料的平面铣削、开槽、钻孔与轮廓加工任务。设备底座与立柱均以工业铝型材搭建，型材槽口既承担结构连接功能，也为电气走线、限位开关安装、防护附件扩展提供了便利，机架通过角件与紧固件组合成型，在保证刚性的同时降低了单件加工成本。

　　横向Y轴布置在底座下层，由步进电机经联轴器驱动丝杆，带动工作台沿纵向导轨往复运动；X轴横梁承载Z轴滑座，负责左右方向进给；Z轴采用竖直滑台结构，主轴安装于滑座前端，通过电机与丝杆实现上下进刀。三根轴的导轨、丝杆与电机座均围绕同轴度和运动平行度进行布置，装配时可通过垫片和锁紧件微调，避免运动过程中出现卡滞或偏载。工作台面保持平整开阔，工件可通过压板、夹具或虎钳固定，适合小尺寸零件的多工序加工。

　　从安装边界看，设备占地紧凑，适合放置在实验室、工作室、学校实训台或小型研发车间内。底部型材框架需要预留电机、联轴器和拖链的运动空间，后侧与侧面应留出维护距离，以便调整丝杆螺母、检查限位开关和整理线缆。Z轴顶部安装主轴驱动部件，上方需保留抬刀与散热空间；X轴两端设置机械限位，防止滑座越程；Y轴前后运动区域应避免与台面上的杂物干涉。

　　结构设计上，该设备强调模块化与可扩展性。铝型材立柱可根据加工高度需求调整截面规格或增加支撑，工作台尺寸也可沿X、Y方向延伸。主轴部分采用独立安装板，便于更换不同功率的高速主轴；电机、丝杆、导轨等标准件选型清晰，有利于后期维护和备件替换。整机受力路径从刀具传递至Z轴滑座，再经横梁、立柱传到下部框架，底座承担最终支撑，因此连接处的预紧和型材选型直接影响铣削稳定性。

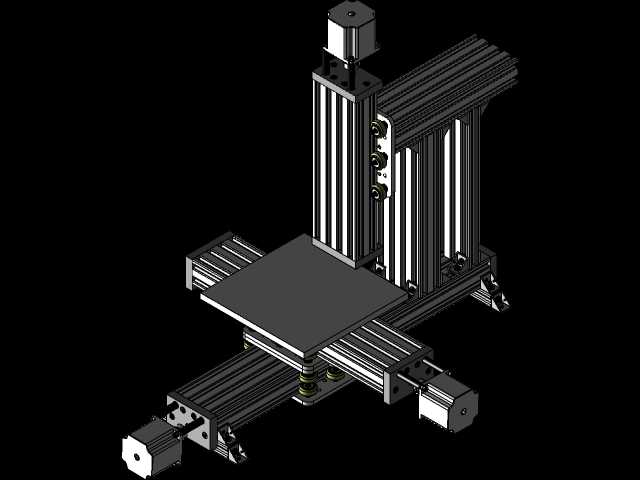

　　在实际使用中，这类设备常用于零件首件试切、工艺参数验证、标识雕刻、教学演示以及轻型非标件制作。三维结构完整呈现了型材框架、运动轴系、驱动元件、工作台和主轴安装关系，可作为小型数控铣床方案设计、布局校核、装配干涉检查与外购件选型参考。
