小型台式木工钢筋微型切割装置

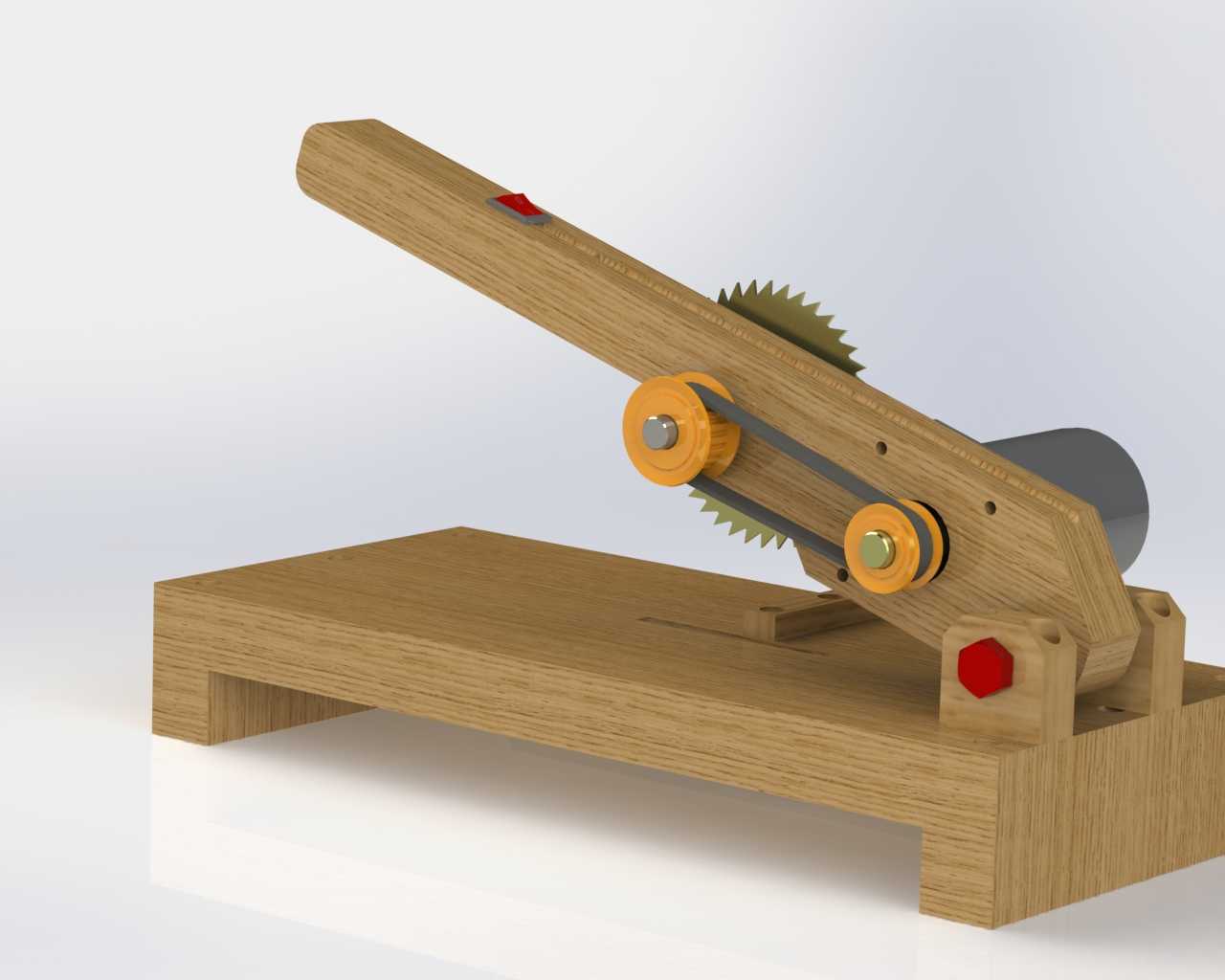

　　这套小型台式切割装置面向小尺寸木料切断、细钢筋截段以及手工修配场景，结构采用木质机架搭配带传动锯片的布局，整体占地紧凑，适合放置在工作台面完成轻量加工作业。底座为整块开槽木质平台，前后预留支撑脚形成稳定放置面，平台上方斜置悬臂梁承载锯片与传动轮系，悬臂通过端部铰接座与底座连接，红色锁紧旋钮可调节悬臂仰角，从而改变锯片伸出高度，适配不同厚度工件的切割深度需求。

　　动力端布置在悬臂后侧，电机输出轴通过同步带连接两级带轮，橙色带轮分别张紧在电机轴与锯片轴上，带传动既可以缓冲切割冲击，也能通过轮径配比提升锯片转速，锯片为齿形圆锯片，部分刃口外露在悬臂上方，工件沿平台进给即可完成切断。悬臂上表面设置红色急停按钮，底座铰接端同样布置红色锁紧件，操作位伸手即可触及，符合小型手动设备的安全操作逻辑。

　　从安装边界来看，整机底座为矩形平台，长度方向预留工件进给的平直支撑面，宽度方向容纳悬臂铰接与电机安装空间，高度方向悬臂斜向上延伸，作业时无需额外地脚固定，依靠底座自重即可保持稳定；锯片轴两端设置轴承座，带轮与锯片分置轴两侧，平衡传动负载，铰接转轴采用金属嵌件嵌入木质构件，避免木材反复受力出现磨损扩孔。

　　设计思路上优先兼顾低成本制作与易维护性，机架主体采用板材加工即可成型，传动件、紧固件均为通用标准件，锯片磨损后可快速拆卸更换；实际使用中，木料可直接贴靠平台推送，细钢筋切割时可在平台加装定位挡块控制截段长度，带传动的过载打滑特性也能避免卡锯时电机堵转，整体结构完整还原了微型切割机的装配关系与运动逻辑，可作为小型木工设备、手动切割工装的结构设计参考。
