曲面螺旋齿结构工业齿轮三维设计

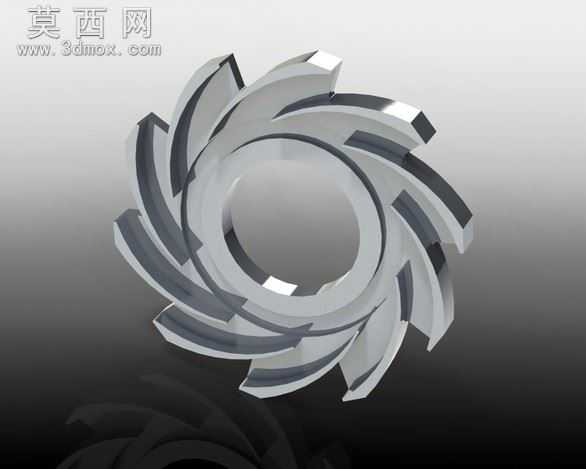

本作品为一款采用特殊曲面螺旋齿构型的工业传动齿轮，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先以中心安装基准孔为定位核心，确定齿轮的径向尺寸基准与轴向厚度基准，通过草绘绘制齿根圆、齿顶圆的基准轮廓，再针对每一片轮齿的空间扭转角度进行参数化定义，区别于常规直齿、斜齿齿轮的平面齿形走向，该齿轮的轮齿采用连续变曲率的曲面螺旋构型，每一片轮齿从齿根到齿顶的扭转角度平滑过渡，齿面沿轴向形成流畅的螺旋延展形态，建模过程中通过曲面放样、边界混合等命令完成单个轮齿的曲面构建，再通过圆周阵列命令完成全部轮齿的均匀排布，阵列过程中严格校验每相邻轮齿的角度公差，保证齿间间隙均匀一致，避免出现传动卡滞的结构问题。材质渲染阶段采用金属磨砂合金钢材质，为齿面添加细微的机加工纹理质感，调整材质的反光度与粗糙度参数，还原工业齿轮经过精加工后的金属质感，齿顶边缘添加细微的倒角处理，既符合实际机械加工的工艺要求，也避免渲染时出现尖锐边缘的光影失真问题，中心孔内壁添加光滑的金属高光效果，还原安装配合面的精加工表面特征。结构设计上，该齿轮采用一体化实心轮体结构，轮体与轮齿之间通过平滑的圆弧过渡连接，有效降低传动过程中的应力集中问题，螺旋曲面的齿形设计能够在传动啮合过程中实现多齿连续接触，相比常规直齿齿轮具备更高的传动平稳性与承载能力，可适配高速重载的特殊传动场景，设计过程中反复调整轮齿的螺旋升角与齿厚参数，在保证齿面接触面积足够的前提下，优化齿间的排屑与润滑空间，让整体结构既满足力学性能要求，也具备流畅的工业设计美感。渲染输出阶段采用渐变灰色背景搭配定向打光，通过主光源突出轮齿曲面的螺旋扭转层次感，辅助光源补全齿根区域的暗部细节，让整体模型的结构特征清晰呈现，完整展现特殊齿形齿轮的结构特点与设计细节。
