蓝色异形多安装位铸造连接支架结构

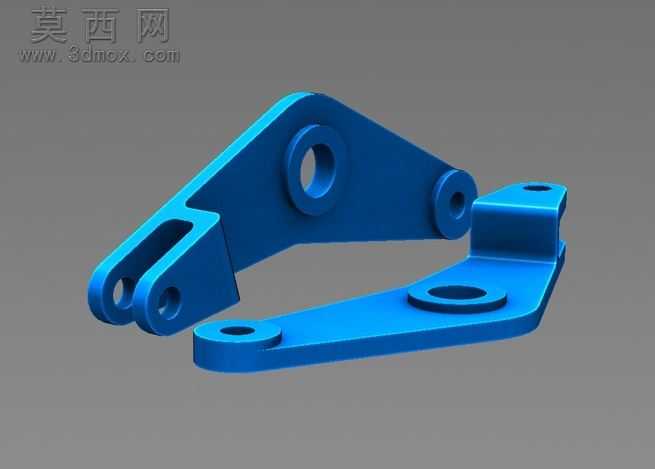

本作品为铸造工艺适配的异形连接支架三维模型，建模阶段以铸造工艺的成型特性为核心依据，首先梳理支架的功能需求：该构件需要同时实现多组部件的铰接连接、平面定位安装功能，因此在结构布局上采用非对称的延展式臂体设计，通过三维软件的草图绘制功能先勾勒出整体的外轮廓走向，精准定位每一处安装孔的中心位置，确保各孔位的同轴度、孔间距公差符合机械装配的通用标准。建模过程中对所有棱边做了适配铸造工艺的圆角过渡处理，避免尖锐棱角导致的铸造应力集中问题，同时针对不同功能的结构做差异化设计：一端的双叉耳结构预留了铰接销轴的安装通孔，耳板厚度经过受力模拟校核，能够满足铰接工况下的抗剪切强度要求；中部的凸台轴承位做了加厚处理，适配旋转部件的安装定位需求；底部的延展平板上分布多组沉头安装孔，可通过螺栓将支架整体固定在安装基座上，平板与臂体的衔接处做了渐变式的加厚过渡，避免结构截面突变带来的强度薄弱点。材质渲染阶段选用了工业铸件常用的蓝色喷塑材质效果，调整材质的粗糙度、金属度参数，还原金属铸件经过表面处理后的哑光质感，同时通过渲染环境光的调整，清晰呈现出支架各部分的结构层次，包括孔位的深度、凸台的高度差、臂体的厚度变化，让模型的结构细节能够直观展现。设计思路上充分考虑铸造生产的脱模需求，所有结构的拔模角度经过统一调整，不存在倒扣、无法脱模的结构死角，同时在保证结构强度的前提下对非受力区域做了合理的减重优化，避免不必要的材料浪费，整体结构既满足多点位连接装配的功能需求，又完全适配铸造工艺的生产要求，可直接用于铸造工艺的模具设计参考、装配模拟验证等场景。
