壁挂式置物托架钣金结构设计

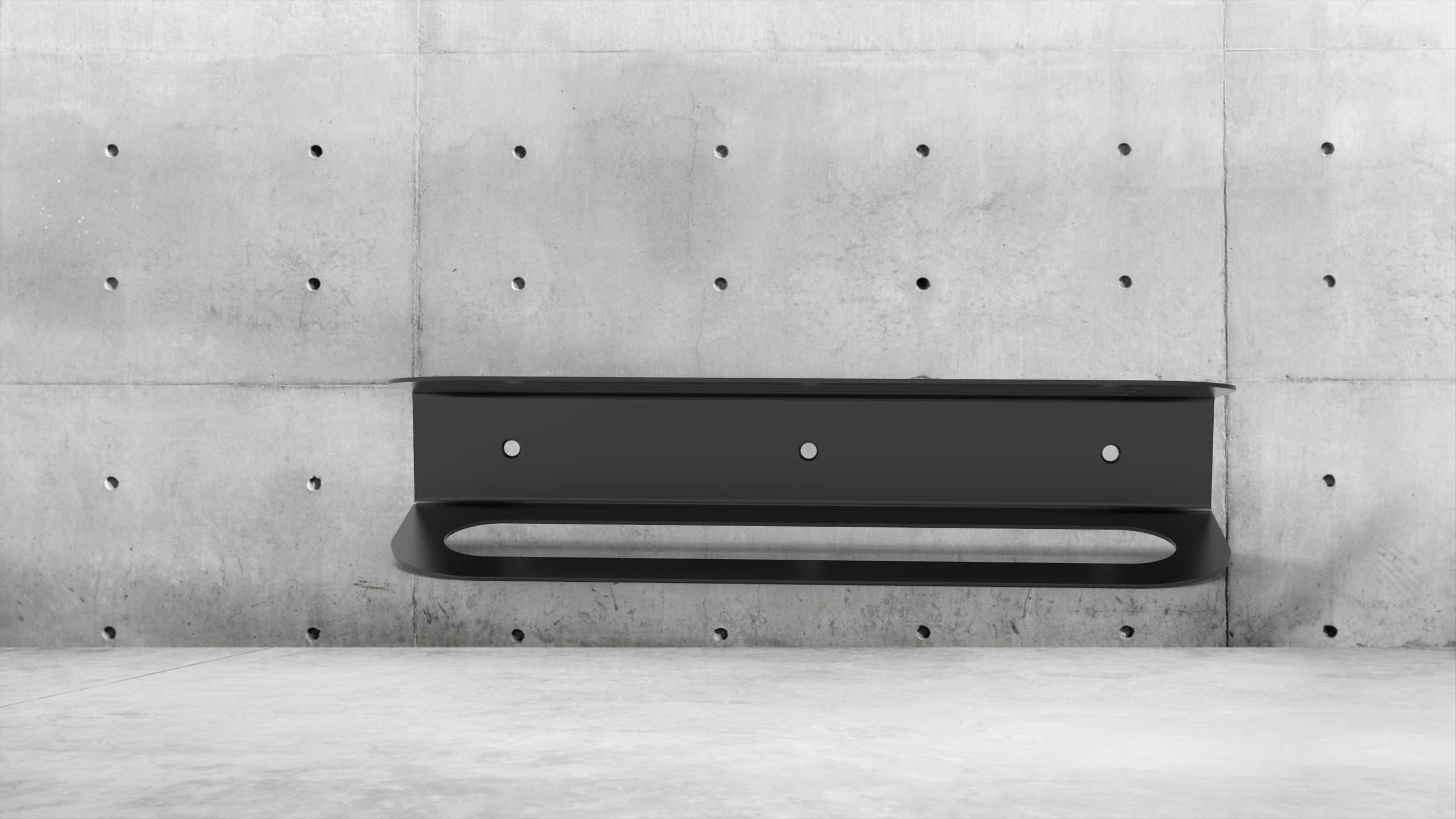

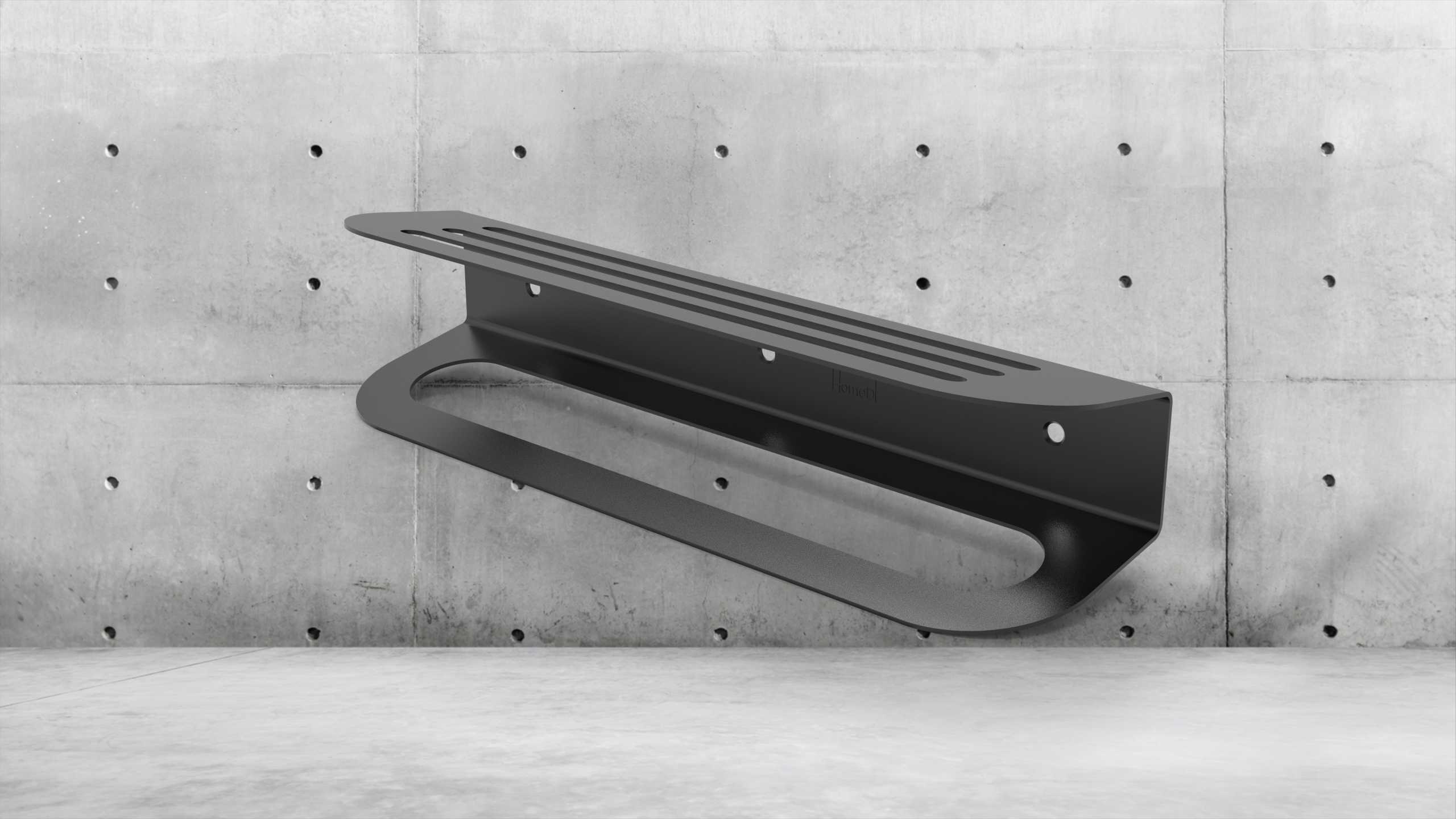

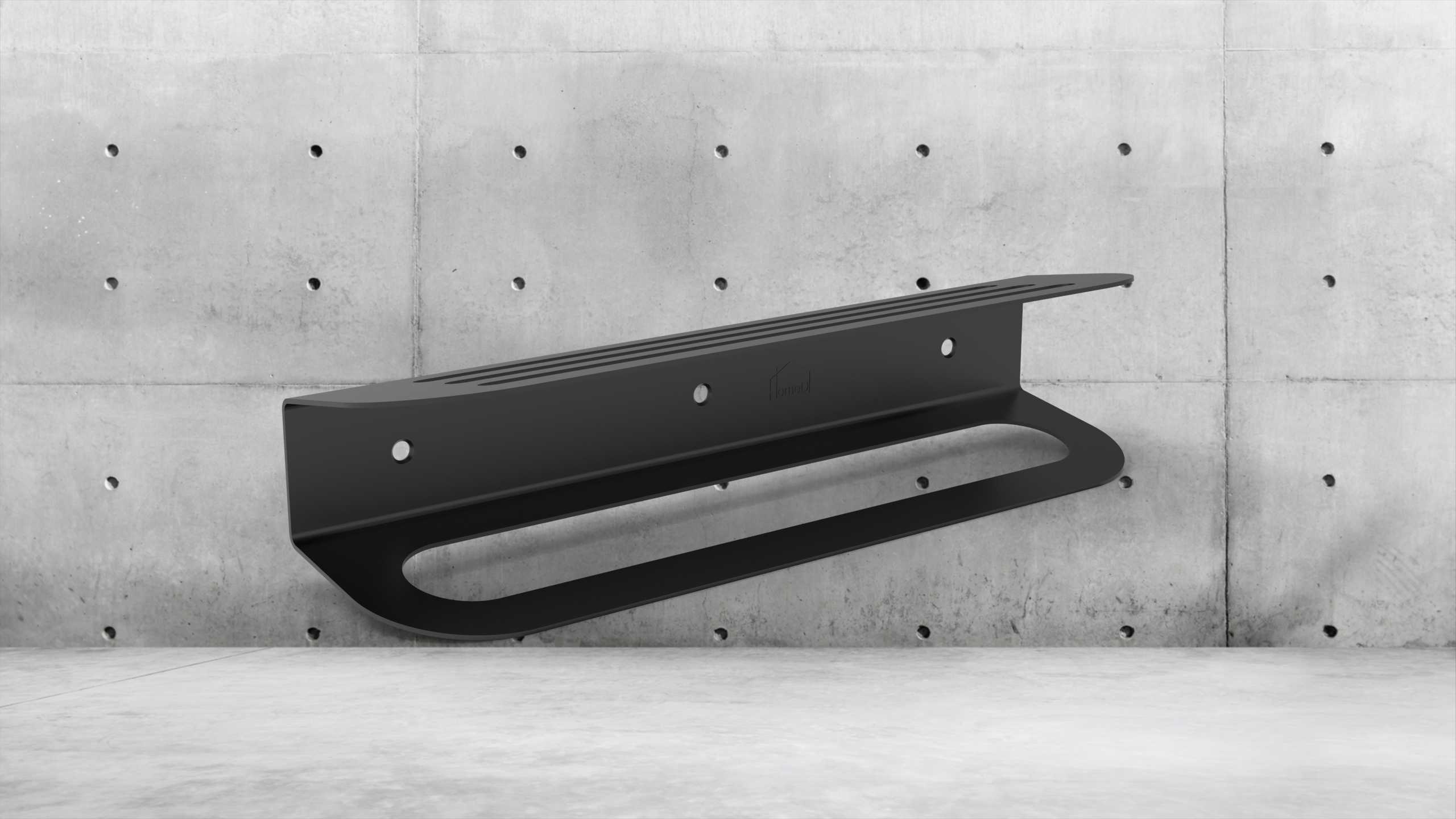

　　这款壁挂式托架采用一体化钣金折弯成型思路，整体结构依托墙面作为主要承载基准，背部设置平直贴墙安装面，板面预留多组沉头安装孔位，安装时可通过膨胀螺丝或自攻螺钉直接将构件锁附在混凝土墙面、木质柜体侧板或者装饰墙板上，孔位间距在建模阶段就按照常规家装墙面龙骨间距、卫浴挂点通用尺寸做了适配，现场施工时不需要额外二次打孔改孔，能大幅缩短安装定位的耗时。托架上部做了带浅挡边的水平承载台面，台面边缘向上翻出小折边，放置在台面上的小型物件不会因为日常擦拭、轻微触碰出现滑落偏移；下部延伸出闭环式长环形挂臂，挂臂和上部承载台面通过两侧竖向折弯板连为整体，没有额外拼接焊缝，整个构件的力流从下方挂臂承载点顺着两侧竖板直接传递到背部贴墙安装面，

　　不存在局部应力集中的薄弱断点。从实际使用场景来看，这类托架既可以布置在卫浴空间承载洗漱用品、小型风干设备，也可以安装在玄关、工位侧边放置路由器、小型工具盒、装饰摆件，下部的环形挂臂还可以直接悬挂毛巾、数据线、小型手提工具，兼顾置物和挂放两种使用需求。建模过程中对钣金折弯系数做了匹配，折弯内角预留了常规钣金加工的回弹补偿量，展开后的下料轮廓没有出现工艺缺口冲突，板材厚度选取兼顾了刚性和自重，不会因为板材过厚导致整体重量过大增加墙面负载，也不会因为板材过薄在放置额定载荷时出现台面下挠、侧边变形。外形上整体做了圆角过渡处理，所有外露棱边都做了压边钝化，日常使用过程中不会出现尖锐棱边剐蹭手部、勾挂织物的问题，黑色表面处理适配多数现代简约、

　　工业风的室内装修风格，安装后外露结构没有突兀的凸起连接件，视觉上简洁利落。安装边界方面，托架整体贴墙后向外伸出的距离经过控制，不会过度占用室内通行空间，在狭窄的过道、小面积卫浴墙面也能布置，安装孔位采用沉头设计，螺丝锁附后头部完全沉入板面内，台面上放置物品时不会被螺丝头部刮蹭底面，也保证了台面的平整性。结构校核时，竖向支撑板和上下两部分承载段的折弯连接处做了加强过渡，避免长期承载后折弯处出现疲劳张开变形，下部环形挂臂的闭环结构相比开口挂勾，在悬挂物件时不会出现物件从勾端滑脱的情况，同时环形自身的框型结构也比单根悬臂挂杆拥有更好的抗扭刚性，单侧受力时整个托架不会出现明显扭转变形。
