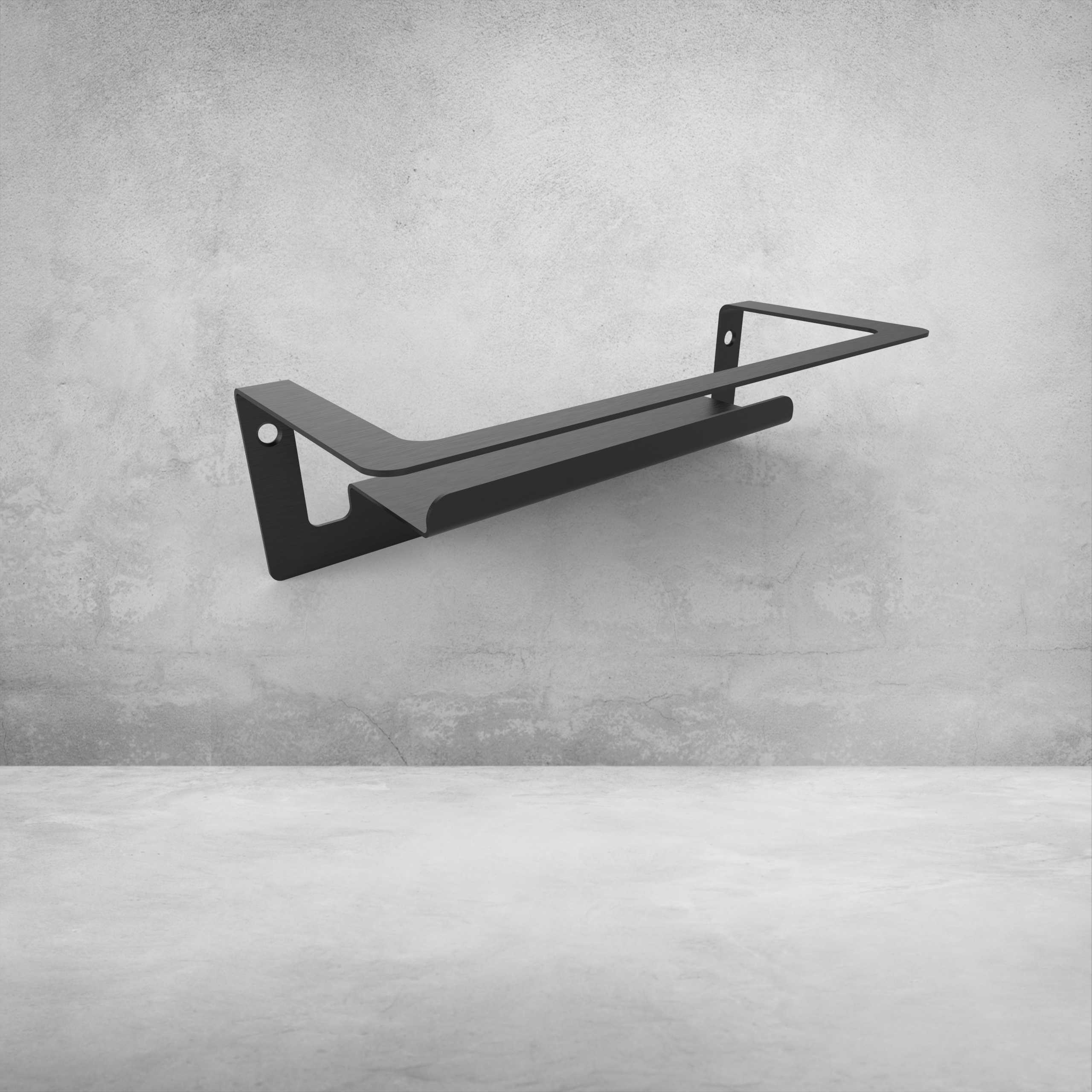

壁挂式双层置物收纳支架钣金结构

　　这套壁挂式双层置物支架采用钣金折弯一体成型思路构建，整体依托墙面垂直安装，不占用地面与台面操作空间，在工位旁、通讯设备间、弱电井旁、家用玄关以及小型办公区域都能适配。日常使用中上层平整托板可放置路由器、光猫、小型机顶盒、随身工具盒这类扁平物件，下层带挡边的托槽可收纳遥控器、接线端子、便携手册与零散小配件，挡边结构能避免小件物品在取放相邻物件时被剐蹭滑落。

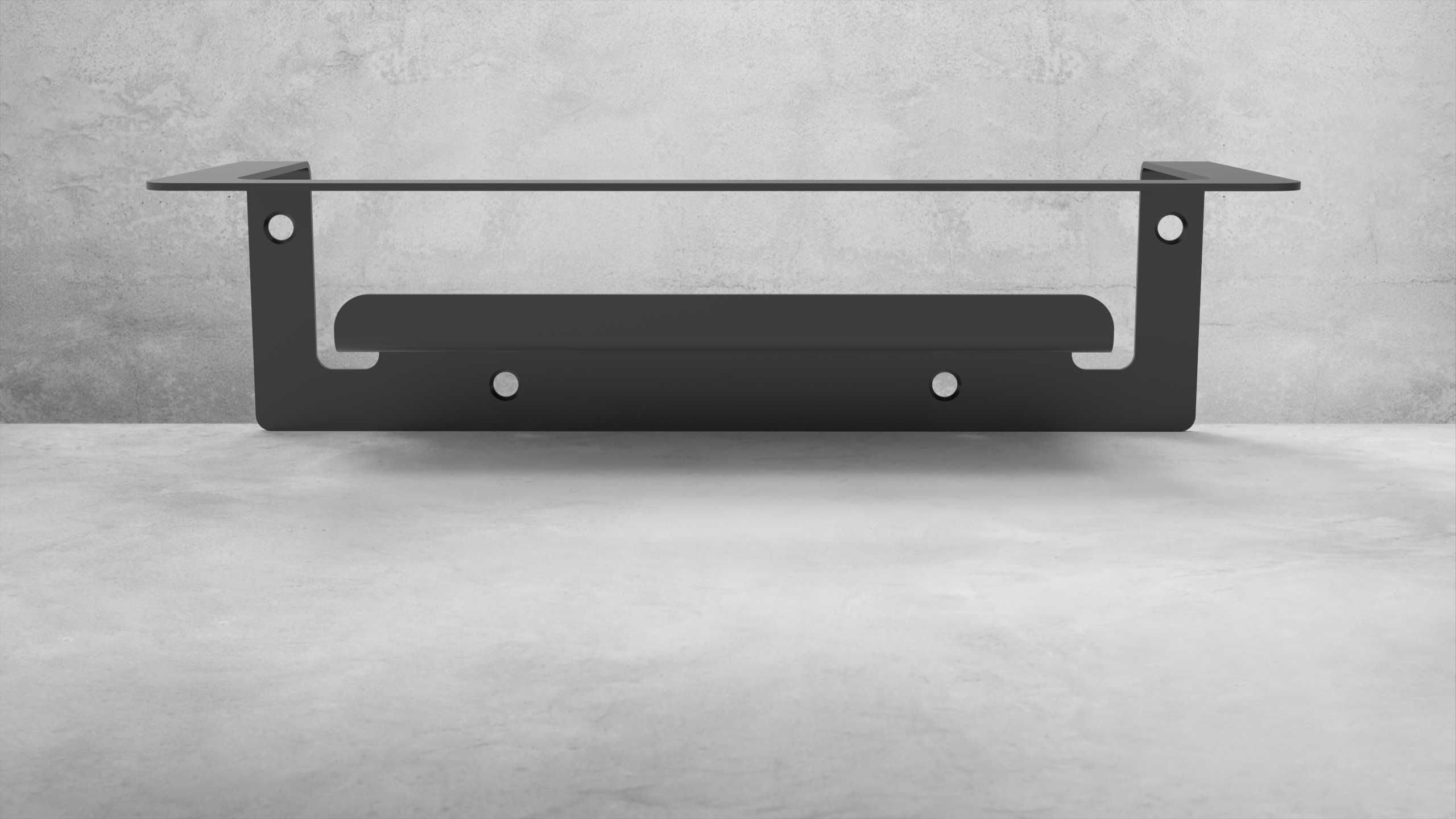

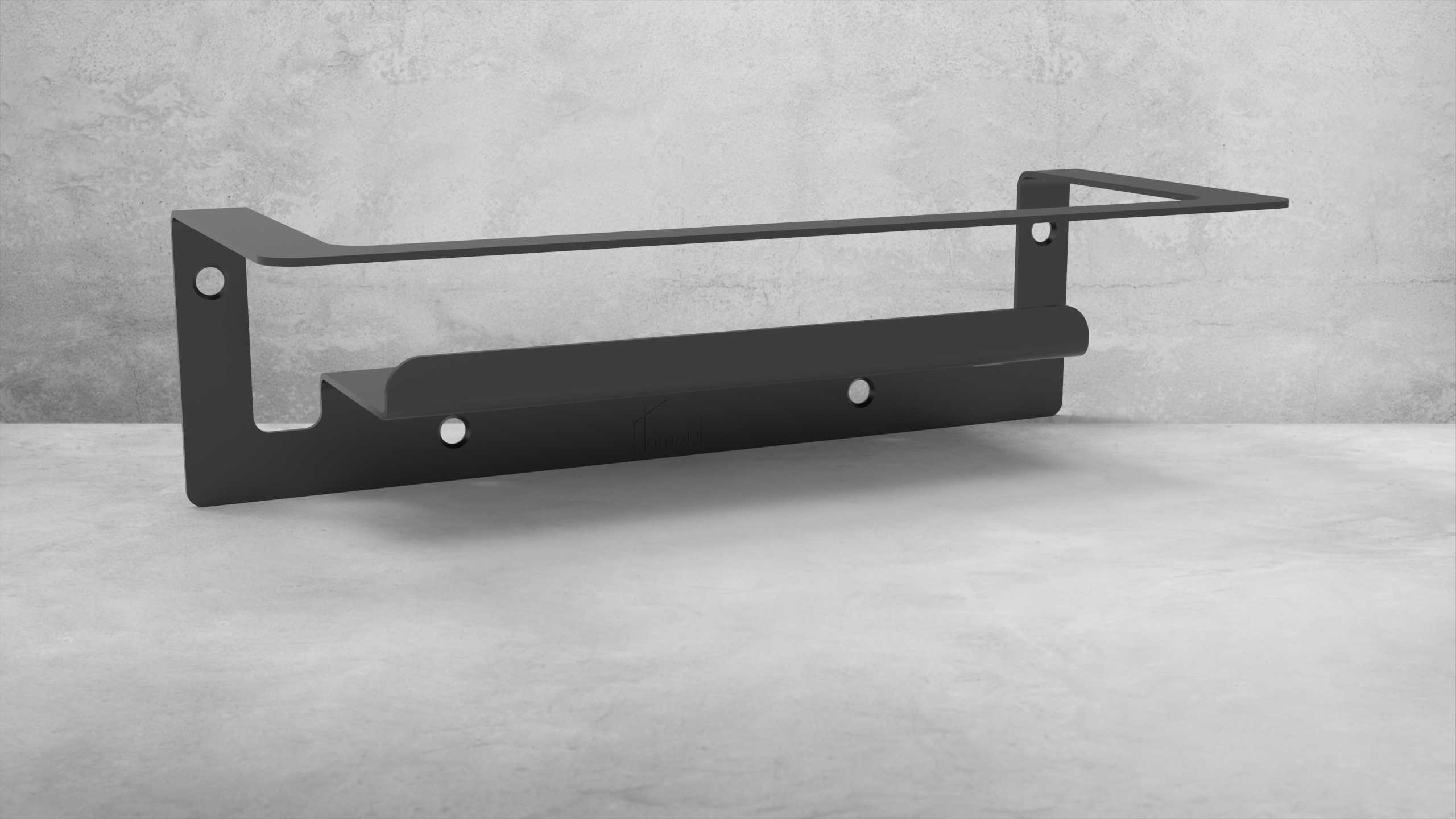

　　从结构受力逻辑来看，两侧立式支撑板是核心承力部件，板件上预留的圆形安装孔对应墙面膨胀螺丝固定位，孔位间距经过排布，安装时两个固定点上下错开，让支架承受竖向载荷时，力矩能直接传递到墙面基体，避免单侧悬臂受力出现翘曲。上下两层托板和侧支撑板之间采用折弯搭接的形态，没有额外零散装配件，钣金折边位置自然形成加强筋，薄板靠折弯构型提升整体刚性，不需要额外焊接加强肋就能满足日常置物的承重需求。

　　建模过程中先绘制侧支撑板的平板展开轮廓，预留好安装孔位，再按照折弯系数依次折出侧边立边、上层托板的承托平面与前端下折挡边，下层托槽同步折出两侧围边与前侧挡边，所有折弯内角统一匹配常规钣金加工的最小折弯半径，避免折弯处出现应力开裂。上层托板末端做了小幅上翘再延伸的窄边，既可以作为放置物件的侧向限位，也能在拿取设备时提供手部避让空间；下层托槽前侧挡边高度控制在较低范围，既可以阻挡小物件滑落，也不会遮挡遥控器、小型终端设备的信号收发。

　　安装边界方面，支架整体贴墙厚度控制在较小尺寸，向外伸出的托板宽度刚好容纳主流小型通讯终端的底面尺寸，两侧支撑板之间的内空宽度预留了设备接线的余量，网线、电源线可以从支架后侧与墙面之间的空隙自然穿出，不会被板件挤压。固定孔位设计为沉孔形态，螺丝锁紧后头部不会凸出于支撑板表面，避免刮蹭放置的设备外壳。整体结构无突出尖锐棱边，所有外露板边都随折弯工序形成圆滑过渡，在狭小空间内安装维护时也不会划伤操作人员。针对不同墙面基体，安装时可匹配对应规格的膨胀固件，石膏墙、混凝土墙、木质背板都能通过更换固定件完成部署，支架本身的孔位通用度高，不需要二次现场打孔改孔。
