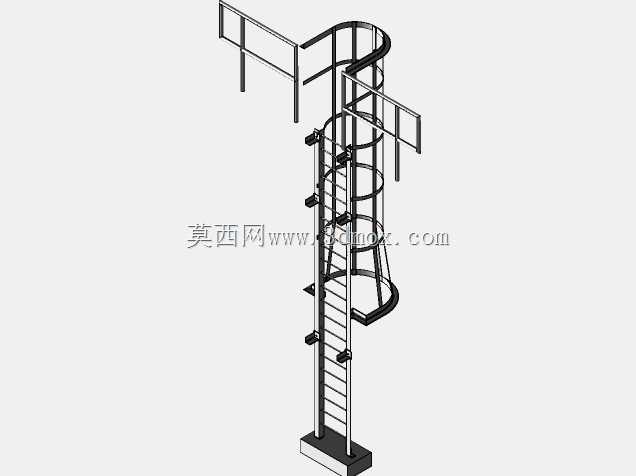

带护笼直爬梯与顶部扶手连接结构

　　这套结构面向塔架、罐区外壁、厂房屋面检修口以及通讯塔侧部登高场景，解决垂直通行与顶部平台过渡时的防护连续性问题。整体直梯段高度按4.5m使用边界搭建，梯身采用双侧立柱配合等距踏棍布置，踏棍间距控制在人员上下步幅舒适的区间，立柱外侧预留与墙体或塔架支耳连接的固定点位，安装时可沿竖向分多处设置支撑抱箍，避免长段梯体在风载或人员攀爬载荷下出现侧向晃动。

　　护笼部分从人员攀爬至坠落风险高度后起始，沿梯身周向形成半包围环形防护，笼圈按竖向等距排布，纵向连条将各圈笼体串联成整体，笼体与梯柱之间保留足够肩部活动空间，既限制人员意外后仰坠出，又不会在上下过程中磕碰手肘或工具腰带。笼体下部做开口收边，方便人员从地面或低位平台进入梯道；顶部则不直接截断，而是顺着登高出口方向延伸过渡，与平台边缘扶手形成衔接。

　　顶部连接是该结构的重点。直梯到达平台标高后，护笼顺势弯出圆弧段，配合两侧伸出的水平扶手，把垂直爬梯的侧向防护延伸到平台开口周边。人员从梯段踏出时，手部可以自然抓握延续的扶手，不需要在无防护状态下转身跨越平台边缘。平台侧扶手按临边防护高度设置立杆与横杆，开口位置与梯笼出口对齐，减少通行时的护栏缺口宽度。

　　建模时按杆件拼装逻辑处理：梯柱、踏棍、笼圈、纵向护条及扶手分别采用型材或折弯件形态，底部设置落地支座板，可通过膨胀螺栓与基础混凝土平台固定；若用于塔架侧壁，则可将底部支座改为连接耳板，配合中间支撑件分担载荷。各焊接交汇位置在三维中保留真实搭接关系，便于出工程图时统计杆件长度、校核连接节点，并指导现场预制分段。考虑运输与安装，4.5m梯段可拆为梯身、护笼和顶部扶手组件，现场再通过螺栓或焊接组拼，既能控制单件长度，也能适应不同开口方位的平台安装条件。
