特斯拉壁挂充电连接器内部接线盒结构

　　壁挂式充电连接器在私人车库、商业停车场、园区补能点位和住宅墙面安装场景中，承担充电主机与外部线缆之间的内部转接、端子固定和防护容纳作用。这个接线盒结构聚焦连接器壳体内部空间，重点还原端子排布、走线边界、安装柱位和壳体配合关系，适合在充电设备结构开发、安装空间校核以及维修替换件设计时作为参考。

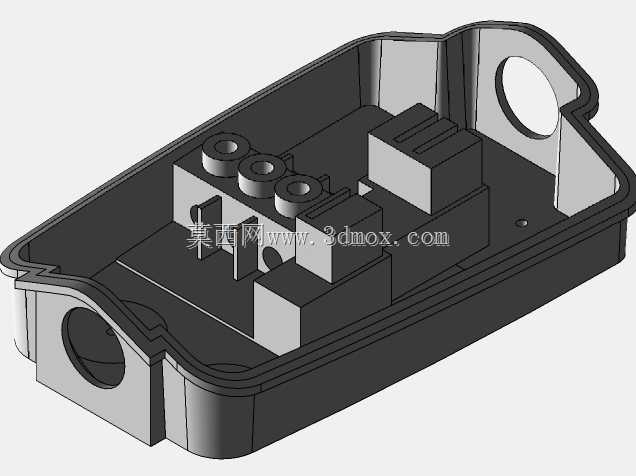

　　从实际用途看，接线盒并不是单纯的外观罩壳，而是充电连接组件中的内部承载件。盒体需要为导电端子、接线位置和内部走线留出稳定空间，同时通过侧壁开孔、端部过线孔和安装耳结构，把线缆引入、端子定位、墙面固定这几个动作整合在同一零件上。模型中可以看到盒内多组柱状定位结构和块状限位结构，它们对应端子排、插接件或内部模块的安装位置，能够限制装配后零件的横向窜动，减少线缆拉扯时对连接点的直接影响。

　　设计思路上，这类盒体优先服从内部器件包络，而不是先做外形再填塞结构。壳体轮廓随内部模块高度、端子间距和走线方向变化，端部圆形过线孔用于线缆穿入，侧旁带孔耳位则用于将整个连接器固定到墙面或支架上。盒内高低不同的凸台、挡墙和柱位形成分区：一侧容纳多个圆形接线位，另一侧布置较大的插接模块，中间通过挡墙和支撑柱保持安全间隙，避免不同功能区域在装配和使用中相互干涉。

　　外形尺寸与安装边界需要结合壁挂充电连接器的整机空间判断。盒体呈狭长浅腔形态，外周翻边和侧壁厚度为上下盖合或内部嵌装提供配合面；端部开孔位置决定线缆弯曲半径，设计时不能只看孔位本身，还要预留插头、护套和线束弯折空间。安装耳上的圆孔中心距、孔边到壳体的距离以及耳位厚度，会直接影响墙面固定后的承载能力和拆装便利性。若用于改装或3D打印修复，应重点核对端子高度、盒腔深度、过线孔直径和固定孔位置，这些边界比外观曲面更能决定装配件能否落地使用。

　　结构表达上，模型保留了内壁加强、柱位支撑、模块避让和开孔关系，能够帮助设计者理解壁挂充电连接器内部如何在有限盒腔内安排接线与固定。工程使用时，可围绕壳体壁厚、螺钉柱强度、线缆密封、端子绝缘间隙和挂装受力点继续细化，使内部接线盒同时满足装配、维护和墙面安装的要求。
