桁架式输电通讯信号塔钢结构

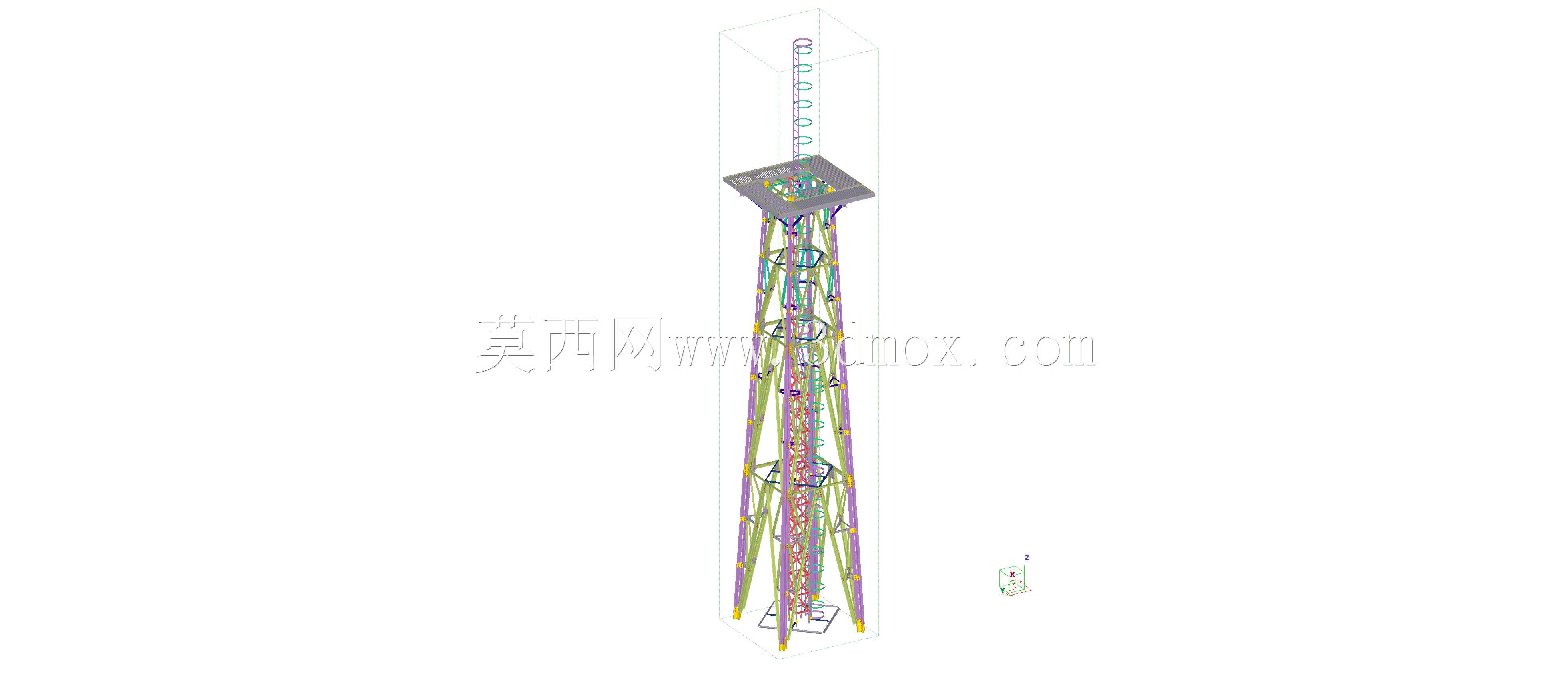

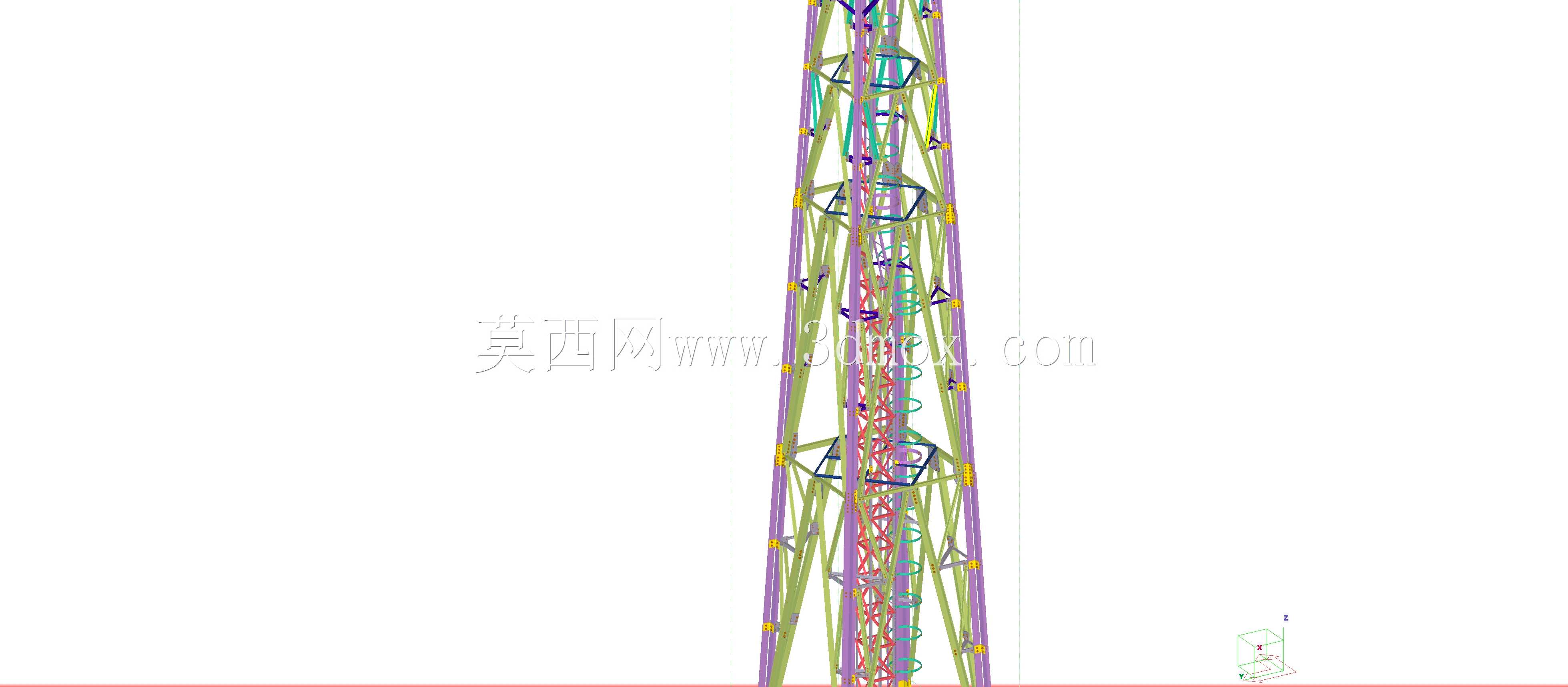

　　该塔架采用空间桁架受力体系，主体由多根倾斜主弦杆沿高度方向围合形成变截面或近似等截面的格构柱，腹杆以交叉斜杆和水平横杆连接，构成稳定的三角形传力单元。杆件交汇节点按照钢结构塔架常规做法布置连接板，主弦杆、腹杆与节点板之间通过螺栓或焊接形成刚性传力路径，保证风荷载、地震作用以及上部设备荷载能够沿塔身连续向下传递。塔身上部设置平台结构，平台边框由梁件围成，板面预留设备安装孔位和维护通道，可承载天线、通讯发射装置、输电附件或监测仪器。平台周边设置护栏，便于人员登高后进行检修、走线和设备更换。塔身内部沿高度布置爬梯，爬梯与主结构可靠连接，并在相应高度设置休息平台，满足竖向通行和安全防护需求。塔脚处采用扩大支座与基础连接，

　　支座板预留锚固螺栓孔，可与混凝土基础中的预埋件或地脚螺栓配合，安装时通过调整垫片控制塔身垂直度，再完成二次灌浆或紧固固定。从外形看，塔架整体高耸而截面收束，杆件布置疏密有致，既减少迎风面积，又保证侧向刚度。设计思路上，格构式结构相比实腹式筒体具有自重轻、材料利用率高、风阻小的特点，适合野外、山地、厂区或站场等开阔环境中的信号覆盖、电力传输和架空支撑任务。建模时需重点控制主弦杆的空间定位、腹杆相贯或节点板连接关系、爬梯与平台的安装边界，以及塔脚锚固区域的坐标一致性。上部平台的长宽尺寸决定设备布置范围，塔底支座间距决定基础开挖和预埋件布局，塔身总高则影响天线挂高、导线弧垂或信号覆盖半径。结构校核中应关注整体稳定、长细比、

　　节点强度和基础抗倾覆，尤其在侧向风荷载作用下，塔顶位移需控制在允许范围内，以保证通讯设备指向精度和输电线路安全。模型完整表达了塔架从底部支座、主体桁架、中间平台、爬梯护栏到顶部安装接口的层级关系，可用于结构方案展示、施工交底、碰撞检查和钢结构深化参考。
