经典直板触屏智能手机外观结构数模

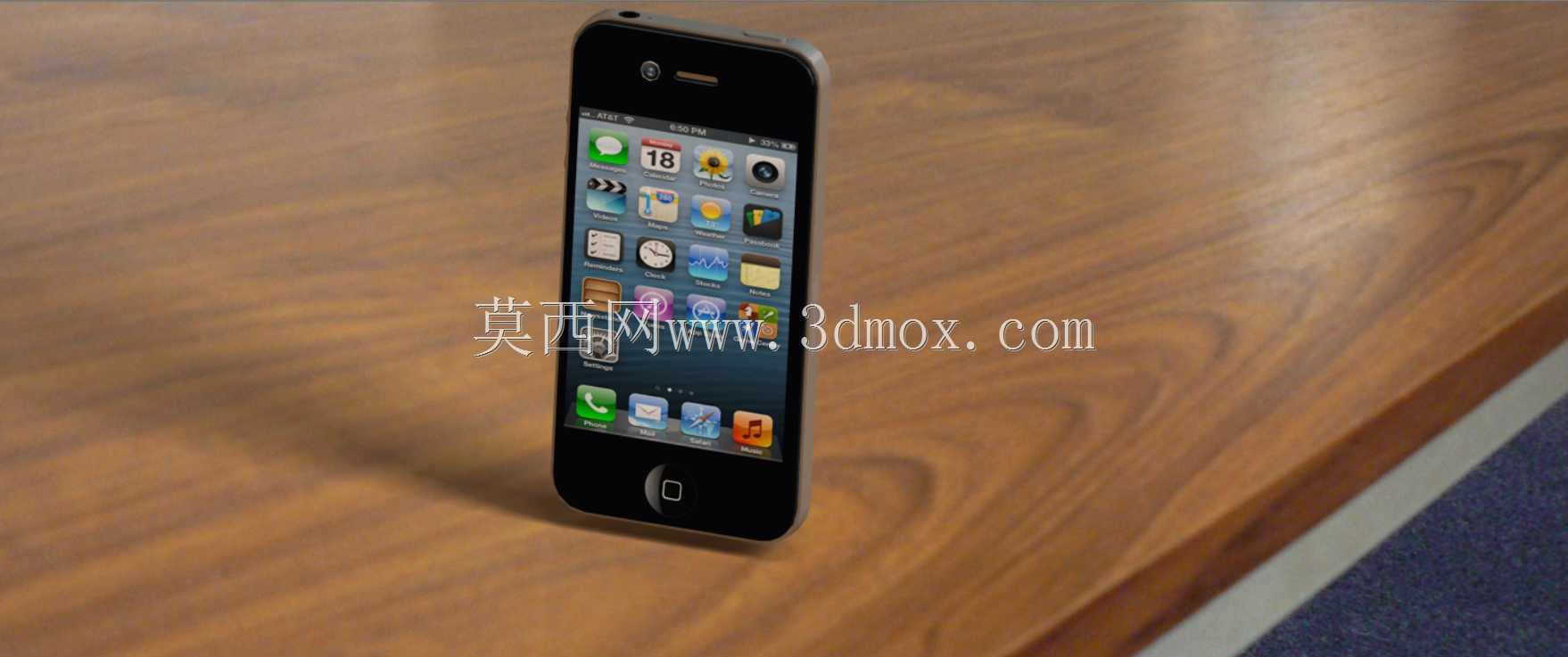

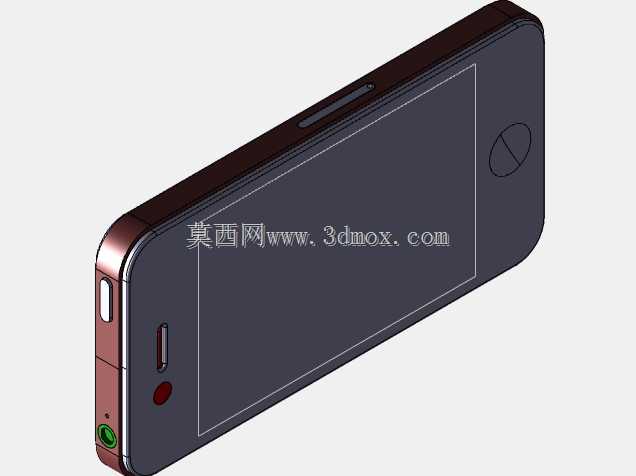

　　这套三维数模围绕经典直板触屏智能手机的整机外观与装配边界展开，建模时优先还原消费电子终端在结构堆叠阶段需要反复核对的外部特征，适合通讯产品结构工程师在做前期方案比对、配件开发参考、展示动画制作时使用。从整机轮廓看，机身采用前后玻璃面板搭配金属中框的三明治布局，数模中把中框的金属倒角、侧边按键的凸起高度、底部接口的开孔位置都做了独立实体表达，没有用贴图代替结构特征，后续导入装配环境后可以直接测量各部位的干涉间隙。

　　在实际产品开发场景里，这类外观数模首先用于保护壳、贴膜、外接充电底座等周边配件的初步对位：侧边的静音拨片、音量按键、电源按键都保留了真实的按压行程预留空间，底部3.5毫米耳机孔、麦克风开孔、数据接口与扬声器出声孔的相对位置按照量产机型的布局排布，做配件建模时可以直接提取外轮廓面做抽壳，不用再反复对照实物测绘。机身正面的屏幕黑边宽度、顶部听筒开槽、前置摄像头小圆孔、底部圆形实体按键的位置关系都做了等比例还原，屏幕显示区域与外围玻璃盖板的台阶差也通过分层实体体现，能够支撑屏幕组件装配公差的模拟校核。

　　设计思路上，数模把机身背部的后置摄像头开孔、闪光灯位置、底部扬声器网罩区域都做了特征区分，金属中框的侧边切边、天线隔断条的凹槽位置也没有省略，这些细节在做整机渲染、跌落仿真的前期几何准备时可以直接赋予不同材料属性，不用二次补面。整机的长宽厚比例贴合手持通讯终端的人体工学取值，侧边按键布置在拇指自然握持的触达区间，底部接口居中排布兼顾充电时的握持避让，圆角过渡的曲率从正面玻璃延续到中框再过渡到背面板，整条轮廓线连续顺滑，没有出现建模过程中常见的碎面、尖角问题。

　　从安装边界角度看，数模给出的整机最大外轮廓可以直接作为手机收纳槽、车载支架夹持范围、工装定位治具型腔的设计输入，机身四个角的圆角半径、侧边按键突出中框的高度、摄像头区域相对后盖的凸起量都可以直接测量取值，不需要额外推算。在生产线的工装设计环节，依托这个外轮廓数模可以快速完成定位仿形块的型腔加工编程，避让开侧边按键和接口开孔，避免治具压合时损伤按键；在展示陈列场景，也可以基于该数模3D打印等比例展示样机，用于柜台陈列或者结构教学演示，把消费电子整机从外观曲面到接口布局的完整结构逻辑直观呈现出来。
