双立板可调式工件夹持工装夹具

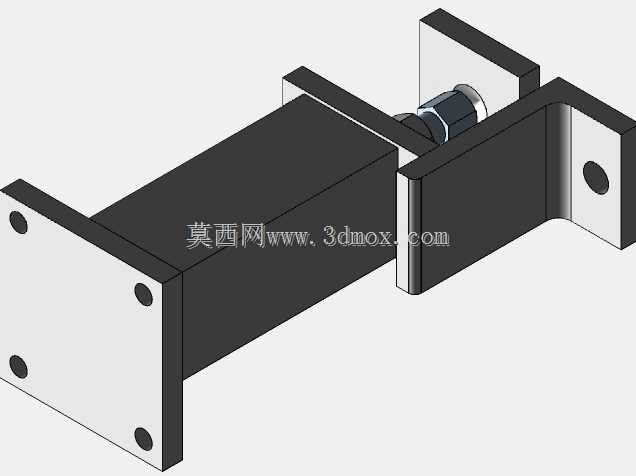

　　这套夹持工装的核心结构由两侧带安装孔的立式支撑板、中部承托主体以及端部螺纹锁紧组件构成，整体采用对称式布局，在3C产品装配工位、小型通讯零部件检测线以及精密小件铣削加工场景中使用频率很高。现场调试时，先将两侧立板通过板面上的预制通孔固定在工作台面或者流水线接驳工位的基准型材上，两块立板的平行度可以在预装阶段通过垫片微调，保证中部穿装的工件轴线与后续作业工位的进给方向保持同轴。中部的块状承托件承担工件径向定位作用，其内轮廓与待装夹工件的外圆或者方身外形匹配，工件从一侧立板的中心开孔穿入后，落至承托件的定位面上，端部的螺纹锁紧件旋合后顶紧工件端面，锁紧过程中螺纹副自带自锁特性，即便工位存在持续振动也不会出现松脱。

　　设计阶段特意将锁紧螺杆的操作端留出足够扳手空间，现场作业人员无需拆解周边护罩即可完成松紧操作，换型时只需要更换对应内轮廓的承托垫块，两侧立板和锁紧组件都可以通用，大幅降低多品种小批量产线的工装备库数量。从安装边界来看，两侧立板的外伸安装耳间距预留了适配常规铝型材工位的跨距，安装孔采用长圆与圆孔组合的形式，允许装配时在横向有少量调整余量，补偿工作台面的钻孔位置误差；整体高度控制在小型作业工位的操作舒适区间，不会遮挡上方视觉检测相机的拍摄视野，也不会和周边气动管路、走线槽发生干涉。承托主体与立板之间采用嵌合定位，接触面经过精加工贴合，承受夹紧反力时不会出现侧向偏移；锁紧螺杆的行程覆盖同系列不同长度工件的装夹需求，

　　螺杆端部加装的压头可以避免直接顶伤工件已加工表面。在通讯工具类小件的组装工序里，这类夹具常用来固定壳体类工件，方便工人锁付螺丝或者粘贴密封件；在检测工位上，它能把工件稳定保持在指定姿态，供传感器读取尺寸数据；在轻型加工场景中，它也可作为小型台钳的替代方案，完成钻孔、倒角等轻切削作业的装夹。整套结构没有复杂的气动或液压元件，依靠纯机械螺纹实现夹紧，维护时只需要定期在螺纹副涂抹润滑脂，清理承托定位面的切屑与灰尘即可，长期使用的稳定性远高于依赖弹性元件的夹持方案，立板上的镂空减重设计在保证刚性的前提下降低了工装自身重量，单人即可完成搬移与换位安装。
