手动螺杆式车间平口夹持工装

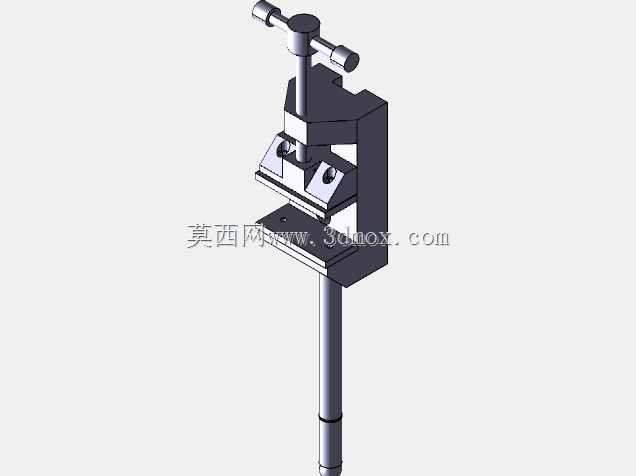

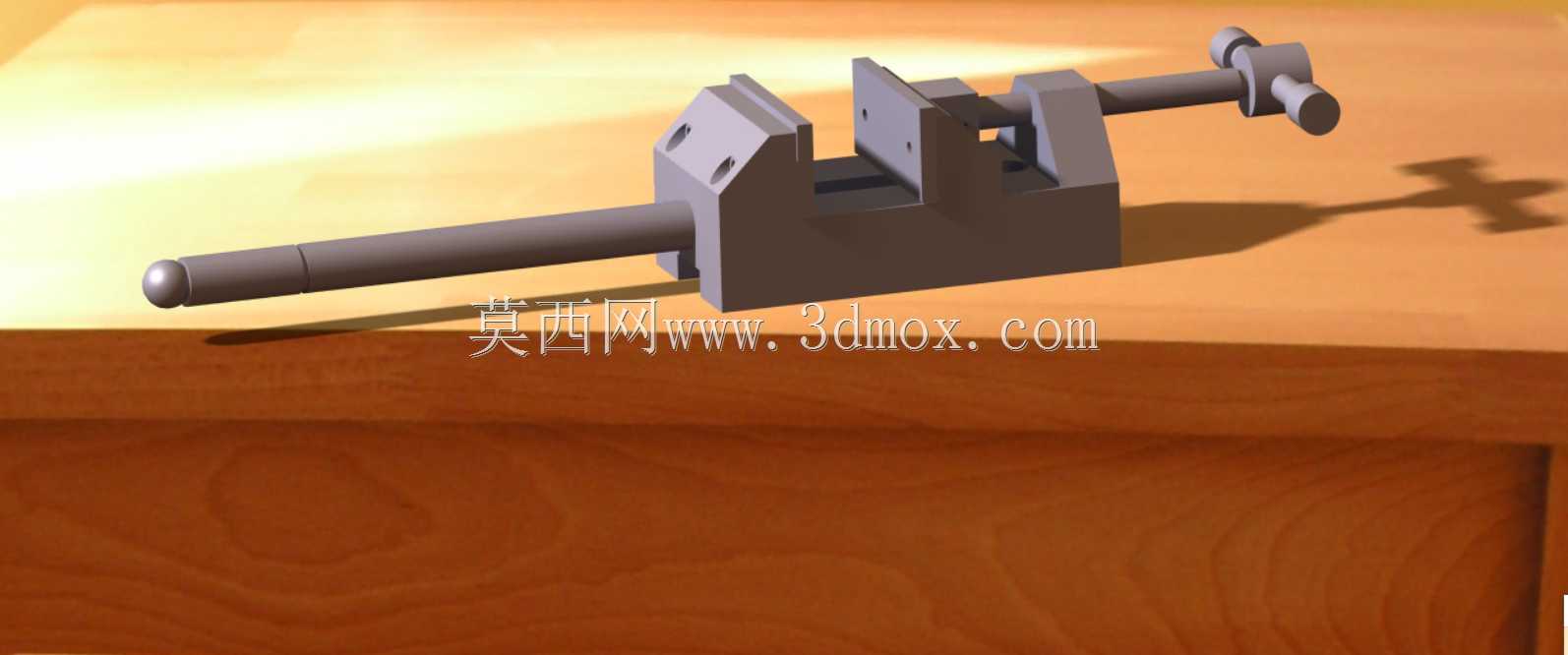

　　这套手动螺杆式夹持工装主要面向钳工修配、小型零件钻孔、去毛刺、装配定位和检测打表等场景，结构形式接近轻型平口虎钳，但整体更强调桌面化、快速装夹和紧凑布置。工装由固定钳体、活动钳口、长导向螺杆、端部手轮、钳口垫块及底座承托面组成，固定部分承担主要刚性，活动部分沿钳体内部导向面平移，通过旋转螺杆带动钳口闭合，从而把条形件、块状件或小型异形件稳定压在基准面上。

　　实际使用时，工件先贴靠固定钳口和底座支承面，再转动外侧手轮，使螺杆推动活动钳口沿轴向进给。螺杆两端的受力路径比较明确：手轮端提供操作扭矩，螺纹副把旋转运动转换为直线夹紧力，活动钳口在导向约束下不易偏摆。对于铣削、打磨或轻型钻孔工况，这种结构能够提供足够的夹持稳定性；对于装配工位，则可借助平口钳口保证零件侧面与基准边平行，减少人工手扶造成的位置偏差。

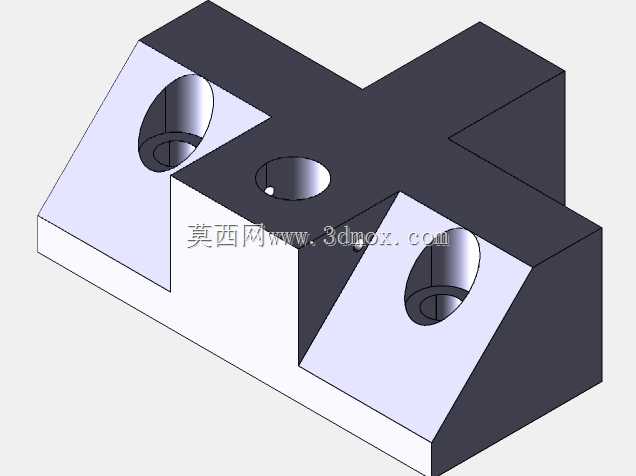

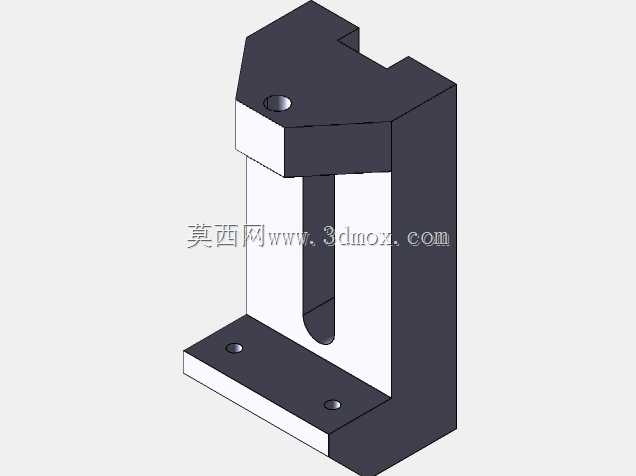

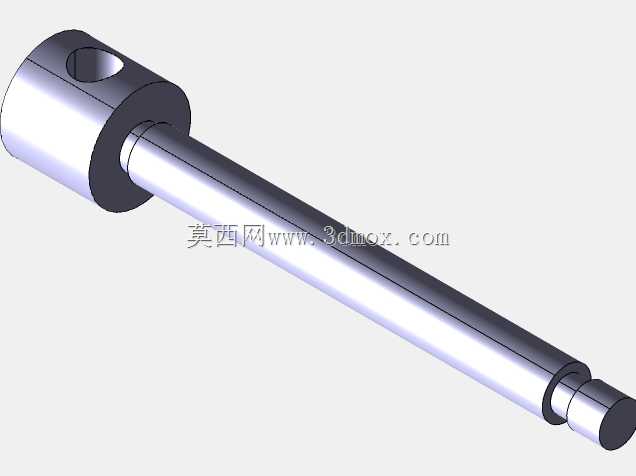

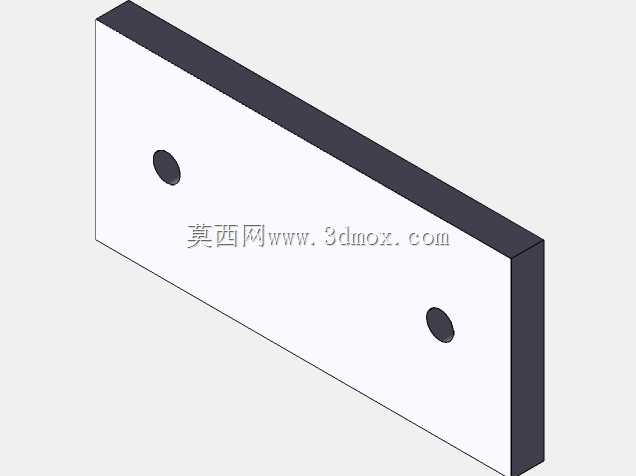

　　设计思路上，钳体采用一体式块状承力结构，固定钳口与底座相连，形成较高的抗弯截面；活动钳口与螺杆之间保留清晰的装配关系，便于在三维环境中检查开合行程和干涉边界。长螺杆贯穿钳体并向外延伸，端部手轮直径相对加大，目的是在不借助辅助工具的情况下获得更舒适的操作力臂。钳口夹持面设置成可贴合平面工件的形式，若用于软质材料或精加工表面，可在钳口处增加铜质、铝质或尼龙垫块，以降低压痕风险。

　　外形布置方面，工装的长度主要由螺杆行程和手轮操作空间决定，宽度集中在钳体底座范围，高度则受钳口开口高度和螺杆轴线位置影响。安装到工作台时，需要在底座周围预留手轮旋转半径，尤其在钳体两侧和手轮外侧不能布置过高的挡边；工件沿钳口方向放置时，应让夹紧力尽量通过工件支承区域，避免悬臂过长导致振动。底座平面可作为与工作台或夹具基板贴合的安装基准，必要时通过压板、螺栓或定位销进行固定。

　　从结构细节看，钳口之间的平行度、螺杆轴线与活动钳口运动方向的同轴度，以及底座支承面的平面度，是影响夹持精度的关键。建模时需要重点表达螺纹传动区域、活动钳口滑移间隙、手轮与螺杆端部连接关系，以及钳口倒角和加强轮廓。该类工装不追求复杂自动化，而依靠可靠机械约束完成重复装夹，适合小批量加工、维修工位和教学实训中对操作直观性、维护简便性的要求。
