仿生四旋翼低空航拍侦察飞行器结构

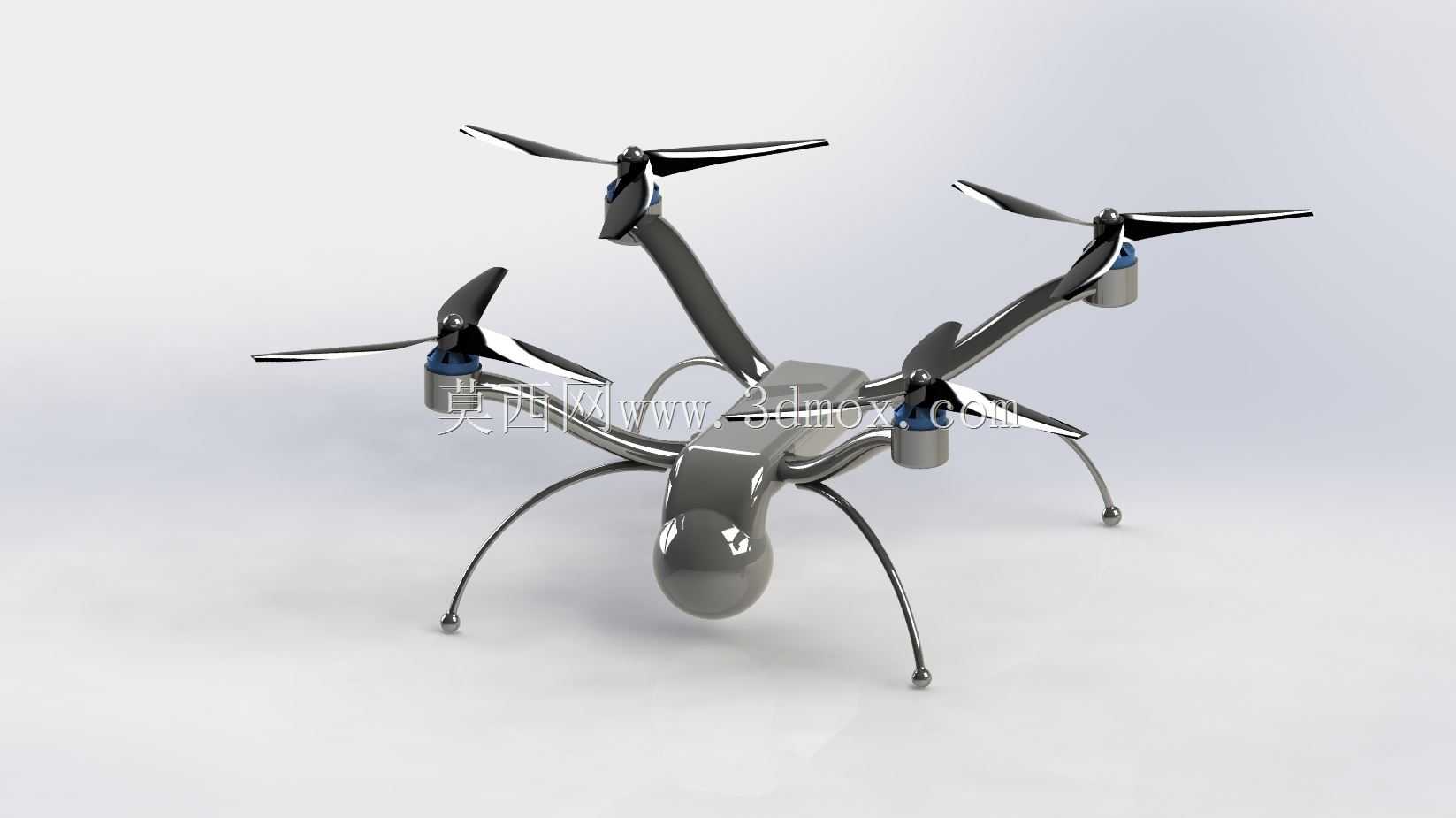

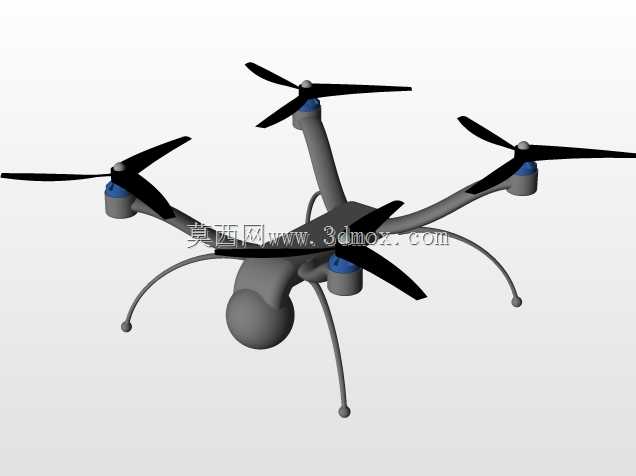

　　这套四旋翼飞行器结构面向低空巡检、园区测绘、应急现场观察和小型载荷挂载等场景展开，整机采用十字交叉的四臂布局，四个旋翼分别布置在机臂末端，通过对角旋翼同向、相邻旋翼反向的旋转方式抵消反扭矩，使机体在悬停和低速飞行时保持姿态稳定。与常见平板式机架不同，该方案将中央机身处理为流线型椭球舱体，前部圆润收束，可容纳飞控板、电池、导航模块或小型摄像载荷；机臂从舱体两侧向上扬起并向外伸展，形成较高的旋翼安装位置，能够减少地面紊流对桨盘下洗气流的干扰，也为下方任务设备留出避让空间。

　　动力部分由旋翼、电机座和支撑臂组成，桨叶采用细长双叶构型，翼尖区域带有明显后掠，建模时需要单独控制桨距角、翼型扭转和旋转包络，避免相邻桨叶在机身振动或臂部变形后发生干涉。电机安装座位于机臂末端，外形短粗，既承担电机定位，也作为布线和紧固件布置区域；结构校核时应重点关注电机座与臂体过渡处的弯矩，因为起飞、降落和阵风修正都会在该区域形成交变载荷。

　　起落系统采用四根细长弧形支腿，从下腹向四周斜向展开，底端设置小型接触球头。这样的设计使落点范围大于机身投影，降落时抗侧翻能力更好；弧形支腿还能在触地瞬间提供一定弹性变形，吸收冲击。支腿与机身连接点应保留装配间隙和加强凸台，实际加工中可选用碳纤维杆、铝合金支脚或轻质注塑件，具体取决于起飞重量和成本目标。

　　外形边界方面，旋翼展开后的最大外径由机臂长度与桨叶半径共同决定，三维布局时需先锁定桨盘平面，再向下检查起落架触地高度，向上检查桨叶与机臂、舱体的安全距离。中央舱体的宽度要满足电池插拔和飞控安装，高度则需给摄像云台或减震板预留空间。若后续用于测绘作业，可在腹部分别设置快拆板和减震球；若用于教学或验证，也可在舱盖表面增加开关、天线和充电口定位面。整体结构强调轻量、可装配和维护便利，各部件之间的连接关系清晰，适合在方案阶段进行气动外形评审、机架强度校核以及零部件拆分加工。
