四旋翼航拍巡检无人机结构设计

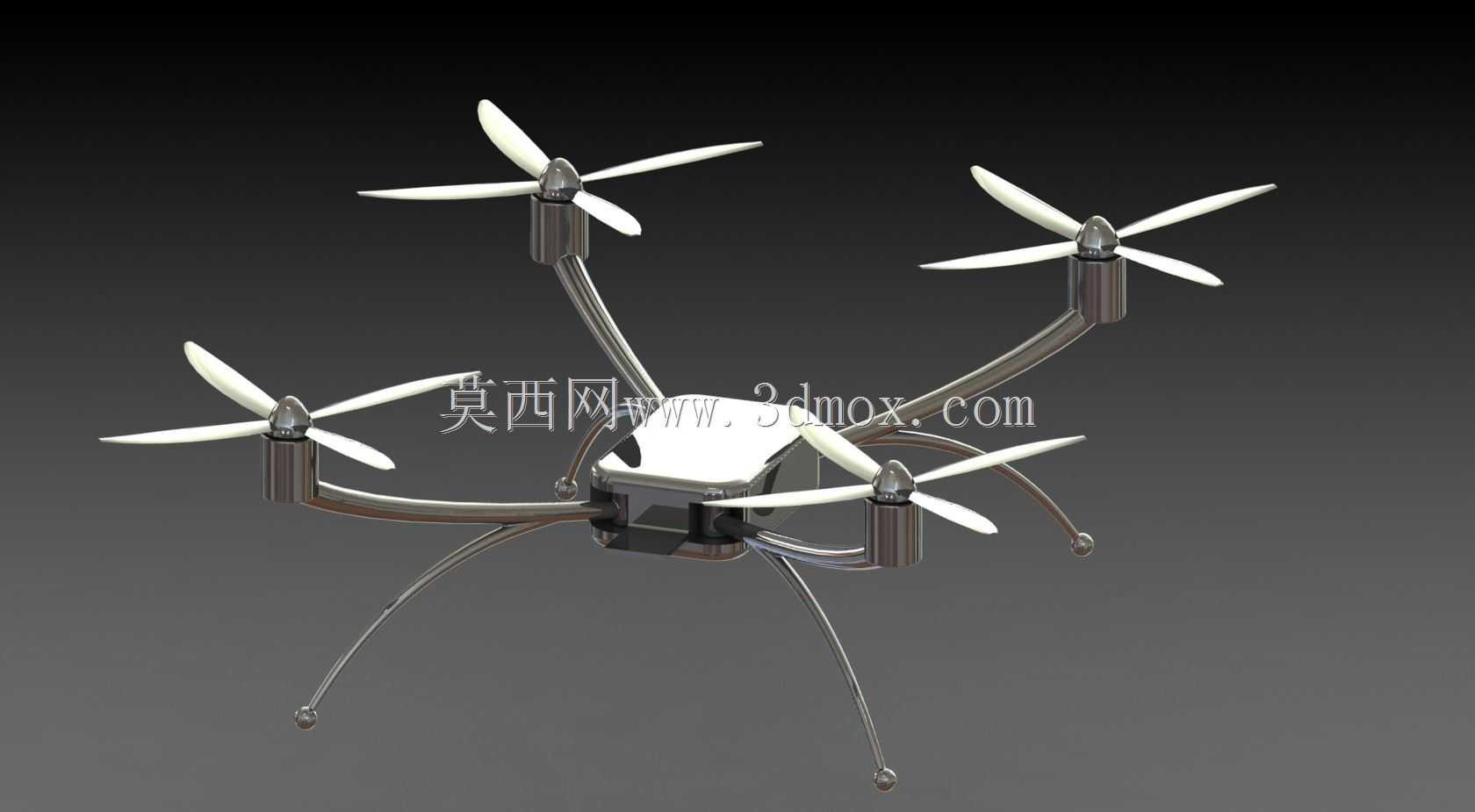

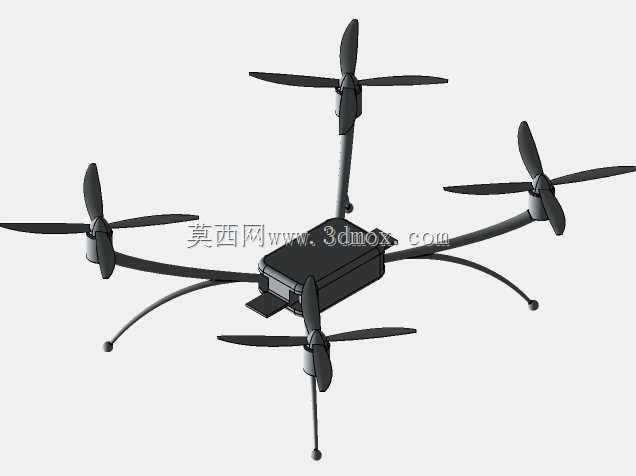

　　这套四旋翼飞行器结构围绕低空航拍、园区巡检和小型设备挂载场景展开，机架采用中心机身向四个方向延伸的悬臂布局，动力端布置在机臂末端，使旋翼拉力相对重心形成对称分布，有利于姿态控制时的力矩解算。中心舱体用于容纳飞控、电池、电调和任务载荷，外形做了收边处理，既减少外露线束，也为顶部设备安装留出平整基准面。

　　从实际用途看，这类平台可承担厂区管线巡查、农田地块拍摄、建筑外立面复核以及轻量传感器搭载等任务。设计时没有单纯追求视觉效果，而是先确定起飞重量、续航目标和载荷位置，再反推机臂长度、旋翼直径与起落架高度。四个旋翼均采用双叶桨，桨盘平面保持在同一高度附近，可降低相邻旋翼之间的气动干扰；电机座与机臂连接处需要承受持续振动和突发侧向力，因此局部加强和装配定位是建模重点。

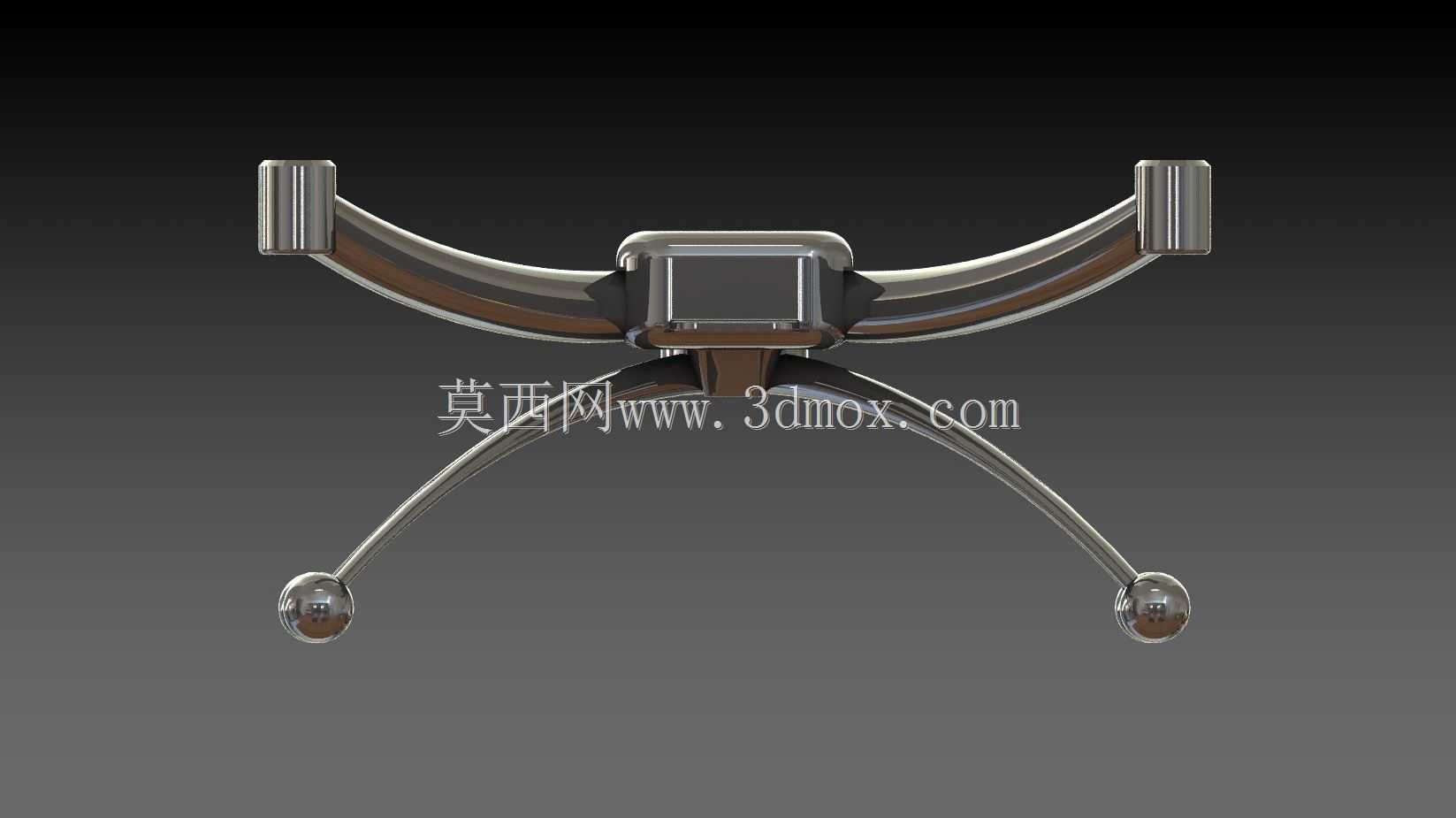

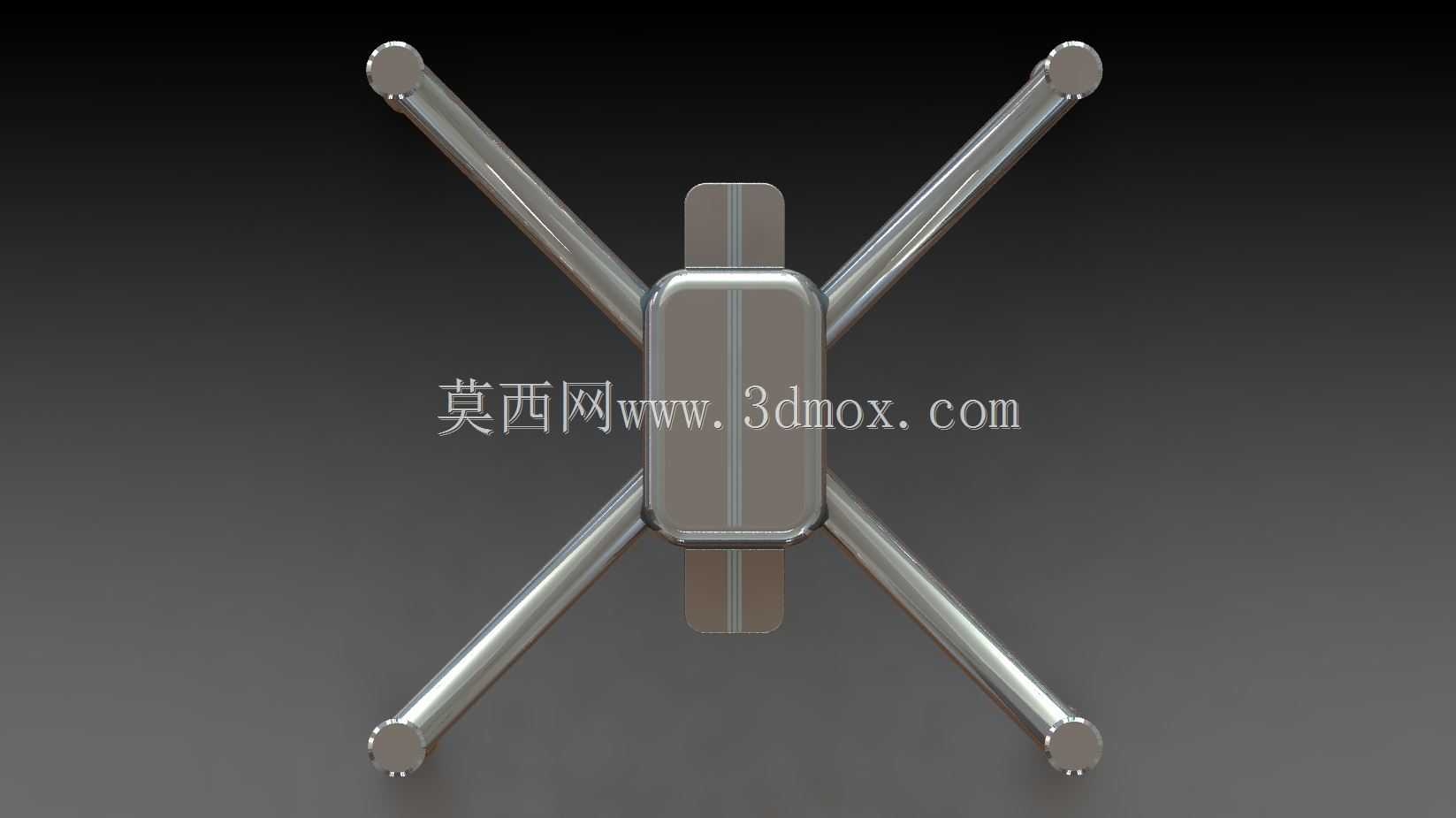

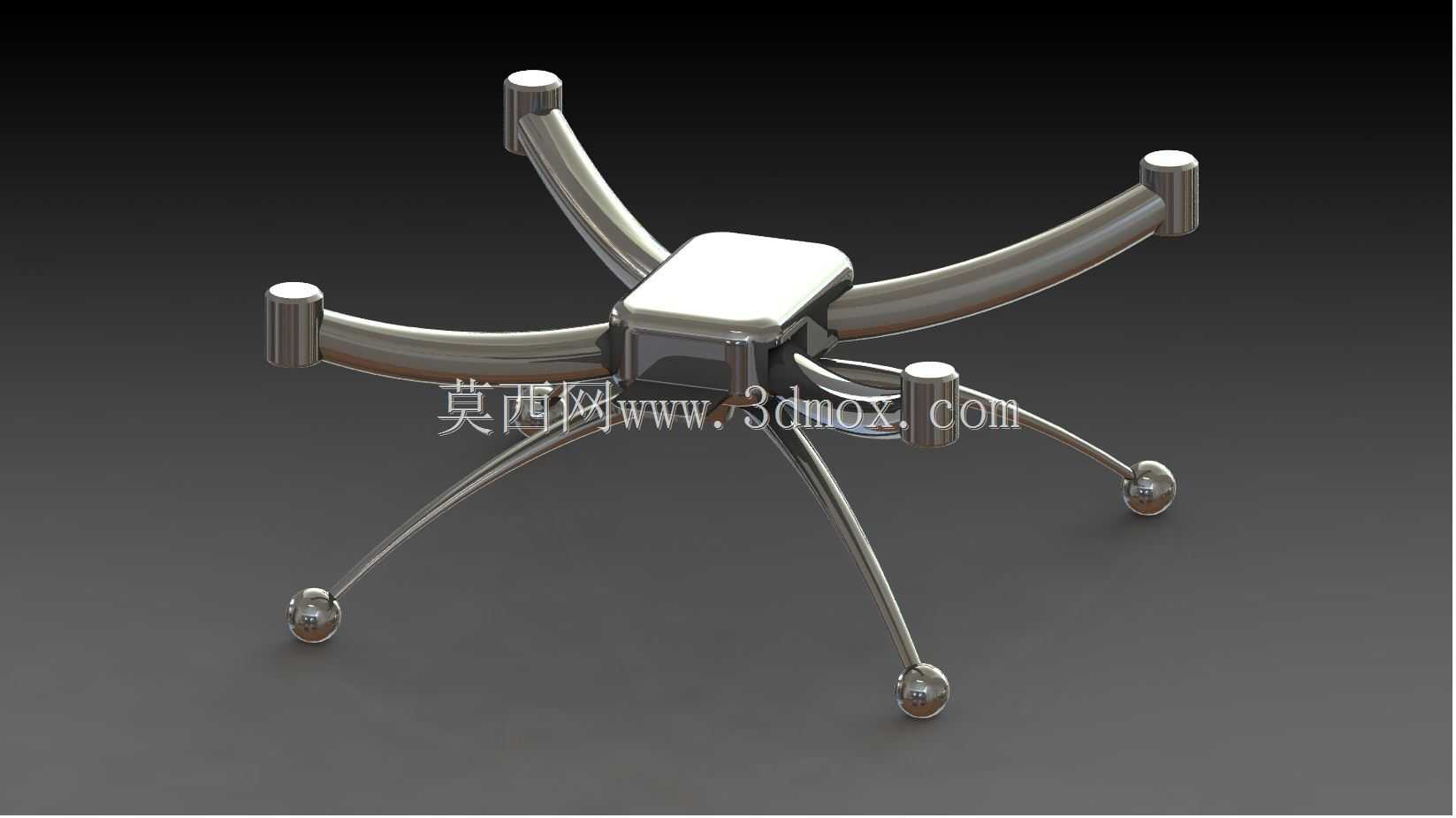

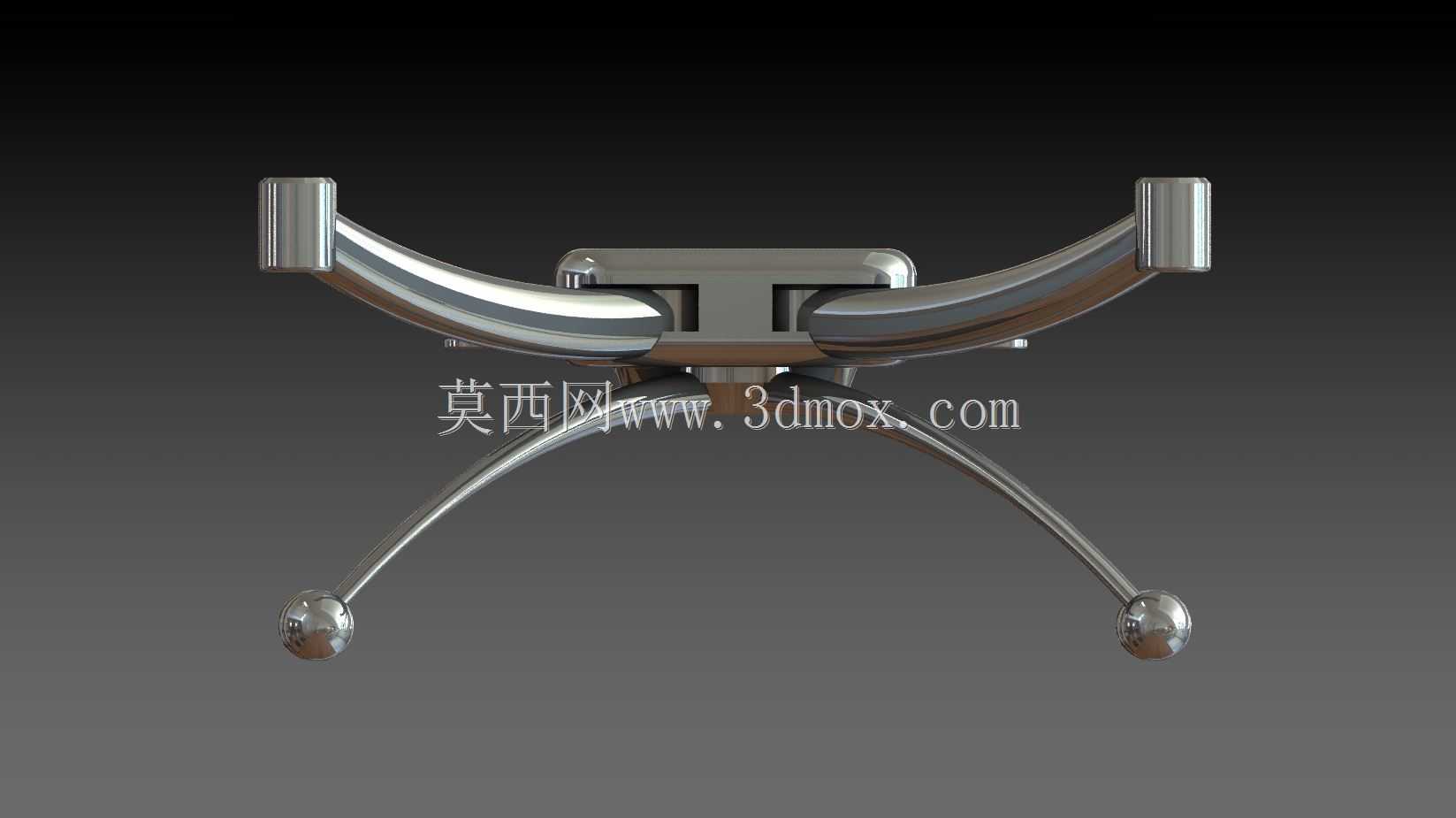

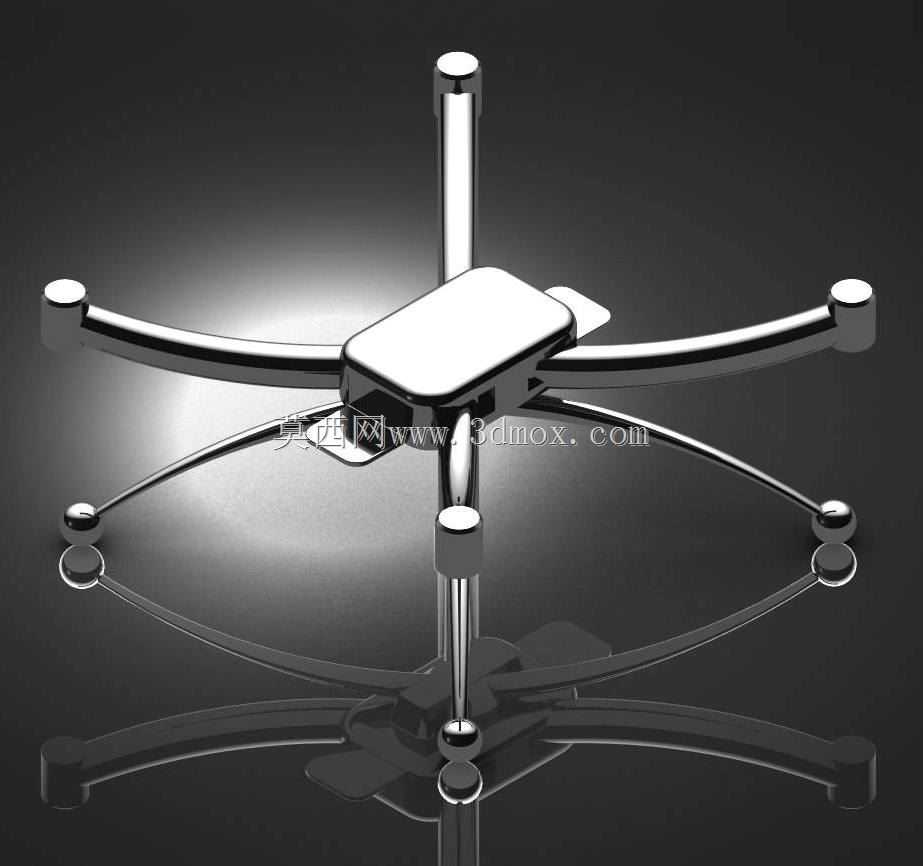

　　机臂采用细长杆件向外侧展开，在控制整机重量的同时扩大旋翼间距。悬臂过长会降低扭转刚度，过短又会让桨尖气流相互扰动，因此结构上需要在轴距、桨径和机身宽度之间取得平衡。中心机身下方设置弧形起落架，着陆时先接触地面，把冲击载荷传递到机臂根部和机身下部；起落架跨距要保证侧向着地时不易翻覆，高度则要给下方相机、吊舱或传感器留出避让空间。

　　外形边界方面，旋翼旋转直径决定了整机最大占用范围，机臂末端电机、桨夹和螺旋桨构成最外侧轮廓；运输或收纳时，如果机臂设计为可拆卸或折叠结构，需要在连接端保留定位面和锁紧空间。机身顶部与底部的安装面应保持平行，便于电池重心调整和任务设备快速更换。布线沿机臂内腔或外侧固定槽走向，能减少飞行中的线缆摆动，也避免桨叶旋转区域与线束发生干涉。

　　建模过程中，旋翼、电机座、机臂、中心舱和起落架分别建立独立装配关系，有利于后续检查运动间隙。螺旋桨与机身之间要保留足够安全距离，起落架回弹变形后也不能进入桨盘范围。中心舱内部器件按重量分层布置，较重电池尽量靠近重心平面，降低姿态变化时的惯量耦合。对于需要挂载相机的工况，下方支架还要考虑减振安装位置，避免电机高频振动直接传递到成像设备。

　　整体结构强调可装配、可维护和可扩展：机臂根部预留紧固件位置，电机座匹配常见安装孔距，机身底部保留载荷接口。工程评审时，除了外观曲面，还应重点核对旋翼包络、起落架触地角度、电池拆装空间、线束弯曲半径以及重心调整范围，使数字模型能够直接服务于样机制作与飞行验证。
