沃尔沃船舶舷外推进驱动器三维建模作品

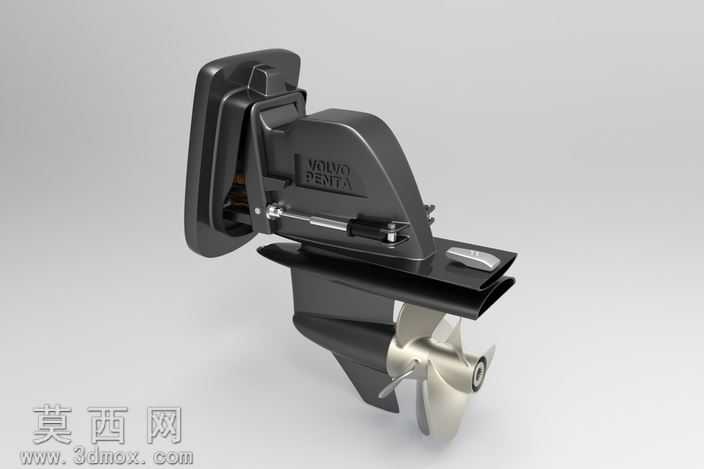

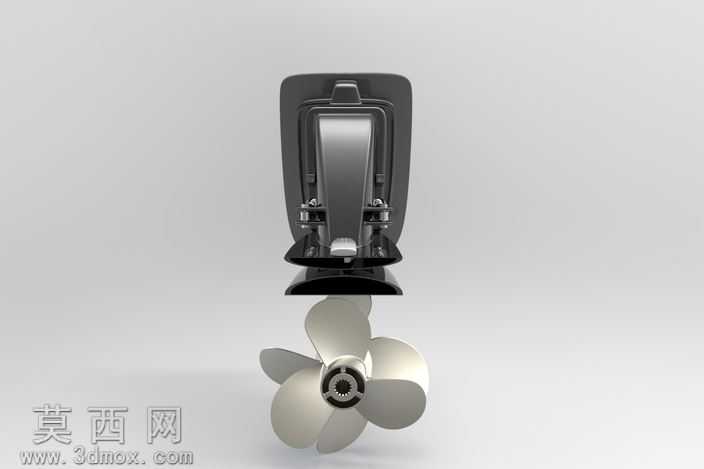

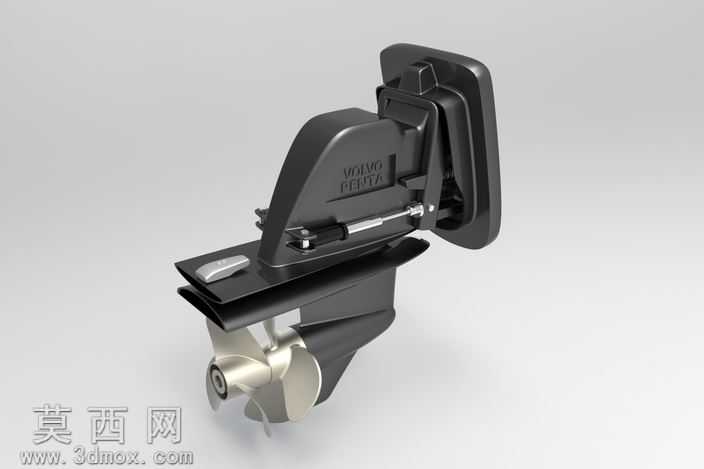

本作品为船舶舷外推进驱动器的三维建模成果，建模过程以还原沃尔沃五角斯特恩驱动器的真实工业形态为核心目标，首先通过参考实物的多视角影像资料梳理整体结构逻辑，将驱动器划分为安装固定基座、动力传动舱段、转向调节机构、螺旋桨推进单元四大核心模块，逐一拆解各模块的装配关系与尺寸比例。建模阶段优先完成主体基座的曲面构建，针对安装基座的贴合弧面、安装卡扣的细节特征做精细化处理，保证基座与船体安装位的匹配精度；动力传动舱段的外壳采用一体化曲面建模，还原外壳上的品牌标识凹槽、散热棱线、检修盖板的开合结构，同时对舱段内部的传动轴走向、液压调节杆件的连接点位做预留设计，确保内部结构与外部壳体的装配无干涉。转向调节机构部分重点还原液压撑杆的铰接结构、角度调节锁止件的细节特征，对铰接处的销轴、衬套等小尺寸零件做等比例建模，还原机构的活动行程逻辑；螺旋桨推进单元单独完成桨叶的曲面建模，精准还原三叶桨的叶型弧度、桨毂的锥面连接结构，同时对桨叶前缘的耐磨包边、桨毂的导流帽细节做纹理刻画。材质渲染阶段针对不同部件匹配对应工业材质：基座与传动舱外壳采用哑光玻纤增强塑料材质，调整材质的粗糙度与细微颗粒质感，还原船用部件的抗老化表面处理效果；液压杆件、螺旋桨采用抛光金属材质，调整金属反射参数与环境贴图，还原不锈钢部件的金属光泽与表面反光特性；操作手柄部分采用软质橡胶材质，添加细微的防滑纹理凹凸，还原握持部位的触感表现。整体渲染采用影棚柔光环境，突出部件的结构轮廓与材质差异，同时对部件的安装贴合面、活动铰接处做细节光影强化，清晰展现各部分的装配关系。建模过程中对原参考资料的细节偏差做了合理化修正，调整了传动舱与转向机构的衔接过渡曲面，优化了螺旋桨与桨毂的连接过渡，让整体模型的结构更符合实际工业产品的生产逻辑，既保留了原型产品的核心识别特征，也让模型的可编辑性与装配合理性得到提升，可用于船舶动力系统的结构展示、教学演示以及相关改装设计的参考使用。
