金属波纹弯角电气防护导管结构

　　该结构件面向设备内部及设备间的线缆敷设场景，常见于机床电控柜、自动化产线、移动机械臂、通信机柜和检修空间受限的工业装置中。主体采用连续波纹金属管身，管体沿轴向形成规则环状褶皱，既保留金属护套的抗挤压、耐磨损和屏蔽能力，又能在三维空间内反复弯曲，适应走线方向变化。与硬直管相比，波纹段可以吸收装配偏差，降低端部接头因振动、拖拽或门体开合产生的集中应力。

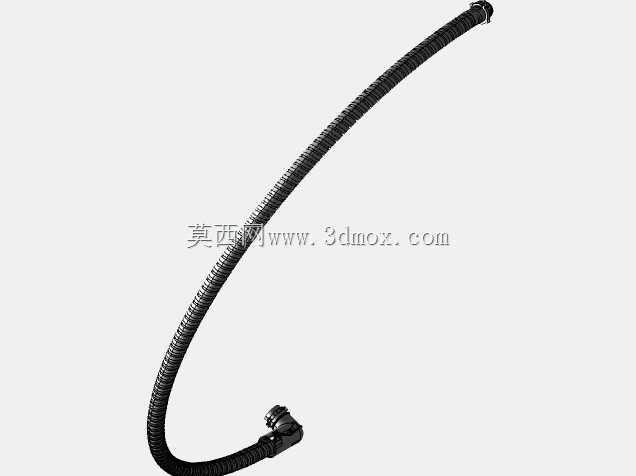

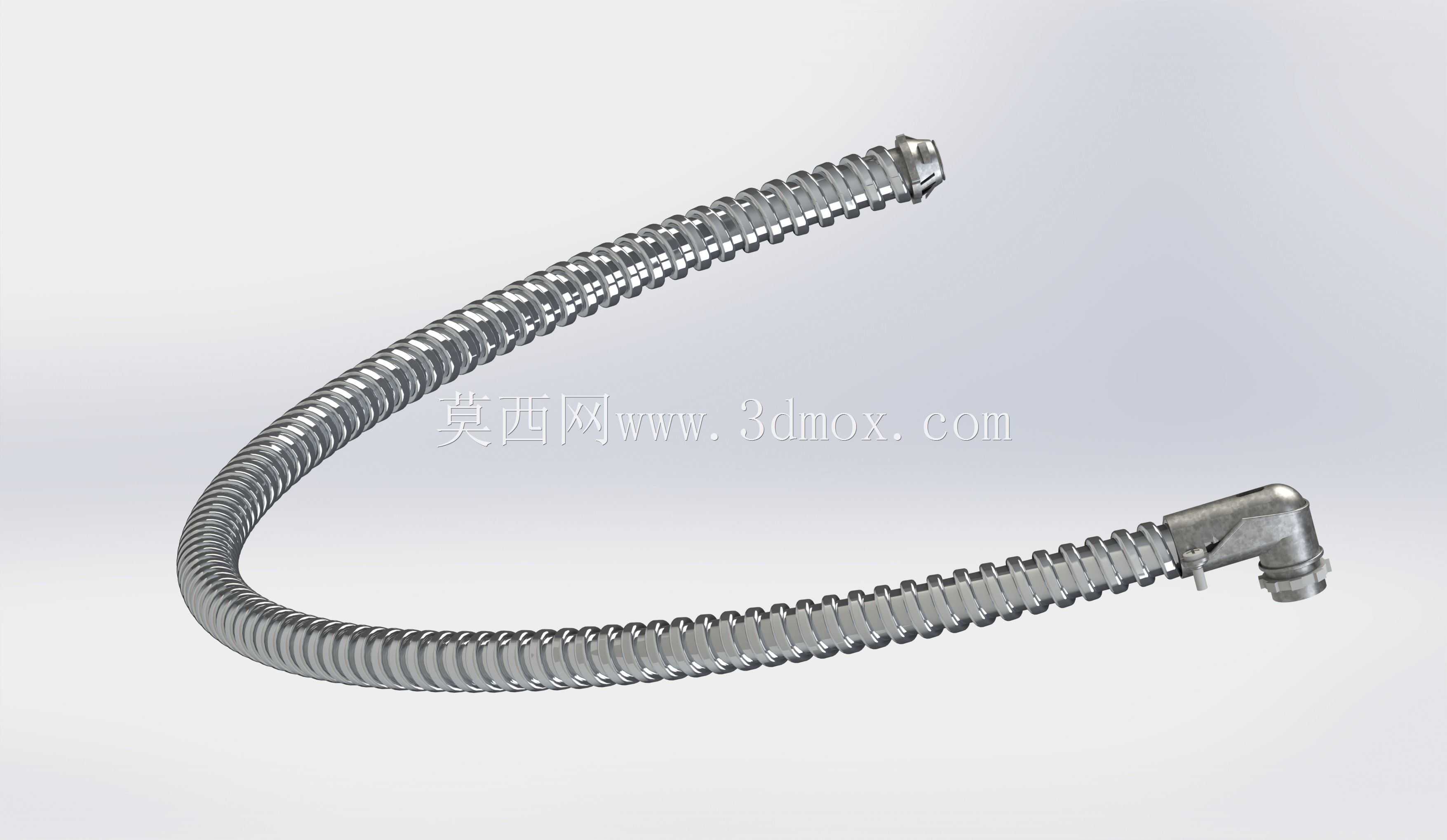

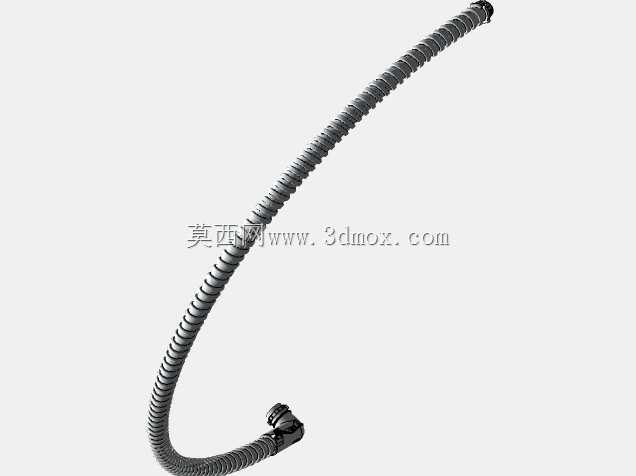

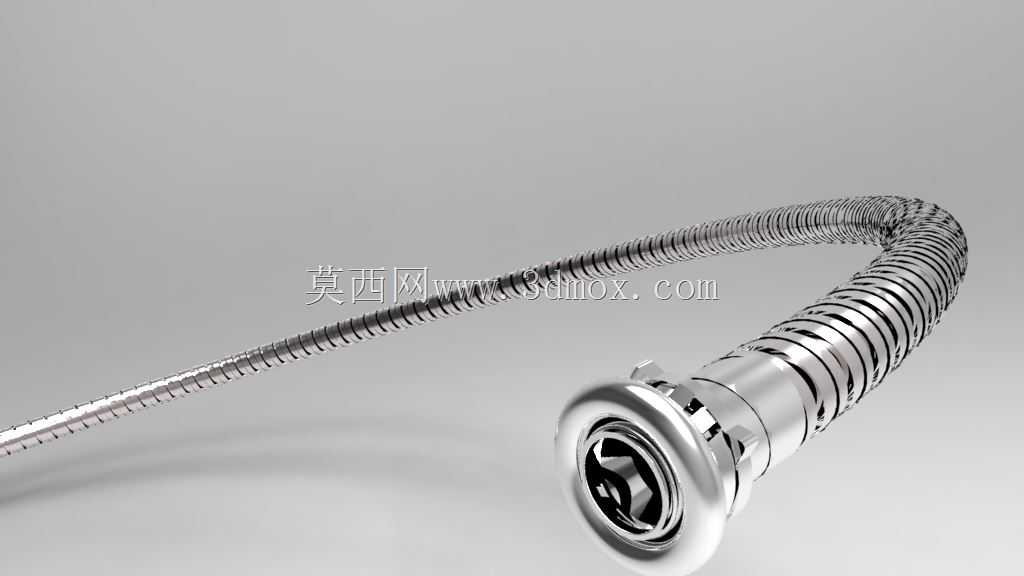

　　一端配置90度弯角接头，接头外壳与管体通过卡套式结构衔接，弯头出口方向贴近安装面，适合在侧板、背板、设备底座或狭窄线槽旁引出线缆。弯头处保留锁紧螺母与过渡接口，安装时可先固定接头，再将波纹管推入并锁紧，使护套在转弯位置不出现死折。直端接头则用于对接标准穿线孔、桥架或软管接头，端部外形紧凑，外螺纹段能够配合螺母完成面板固定。

　　建模时需要重点处理波纹管的螺旋或环状波纹节距、壁厚、最小弯曲半径以及端部接口的同轴关系。波纹不能只按外观纹理处理，若用于干涉检查或折弯验证，应保证每一节波峰、波谷的连续过渡，并在弯角接头附近留出足够直线段，避免柔性管刚进入接头就发生大角度弯折。管身内径决定可穿过的电缆束外径，设计选型时还要考虑接头占用长度、螺母旋转空间和弯头外侧回转边界。

　　在实际布线上，这类导管主要保护动力线、信号线和传感器线，防止金属切屑、油污、焊渣和机械摩擦损伤绝缘层。金属管壁还可形成连续屏蔽路径，降低外部电磁干扰对弱电线缆的影响。布置时应使弯曲半径大于管体允许值，避免长期处于小半径绷紧状态；端部接头需与设备面板可靠贴合，过孔处增加垫圈可减少割伤和松动。对于有往复运动的部位，管段应预留松弛量，但不能与运动部件发生拖擦。

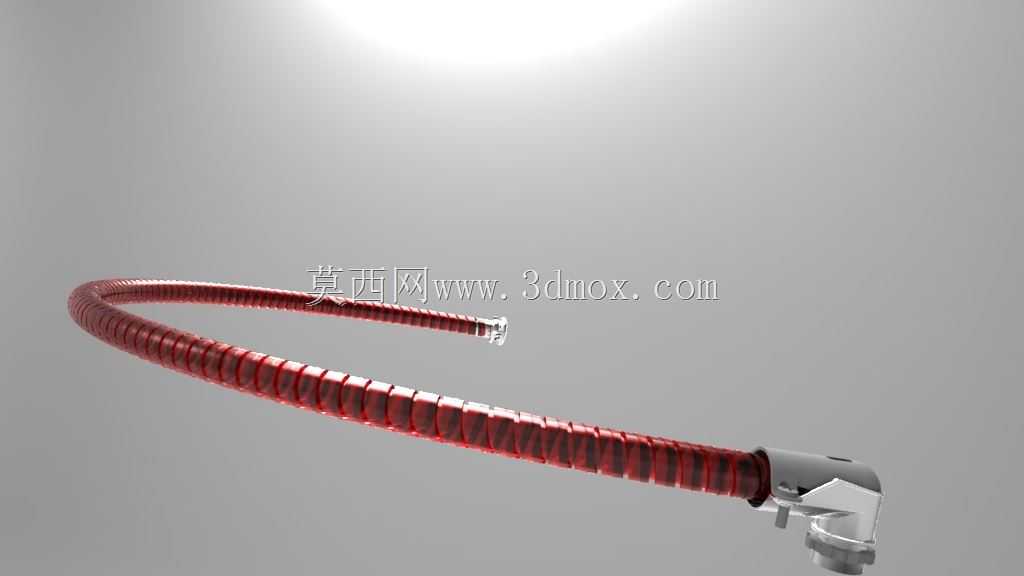

　　结构表达上，模型将柔性波纹主体、端部锁紧套、弯角壳体和接口螺纹分区建模，便于在总装中检查走线空间、接头朝向和维修拆卸顺序。弯头朝向可根据机柜布局旋转调整，波纹管则按实际路径铺设，能够直观反映线缆护套在设备中的占用包络。
