全尺寸枫木实木四腿承重木墩工作台

项目分类:工作台 发布时间:2022-07-14 ID:675404
  • 全尺寸枫木实木四腿承重木墩工作台
  • 全尺寸枫木实木四腿承重木墩工作台
  • 全尺寸枫木实木四腿承重木墩工作台
  • 全尺寸枫木实木四腿承重木墩工作台
  • 全尺寸枫木实木四腿承重木墩工作台
  • 全尺寸枫木实木四腿承重木墩工作台
  • 全尺寸枫木实木四腿承重木墩工作台

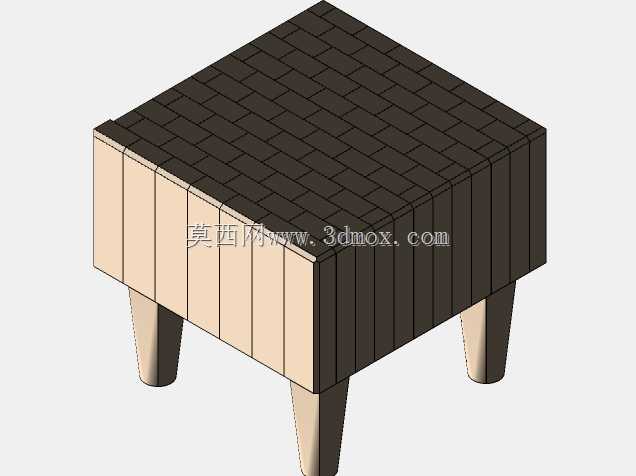

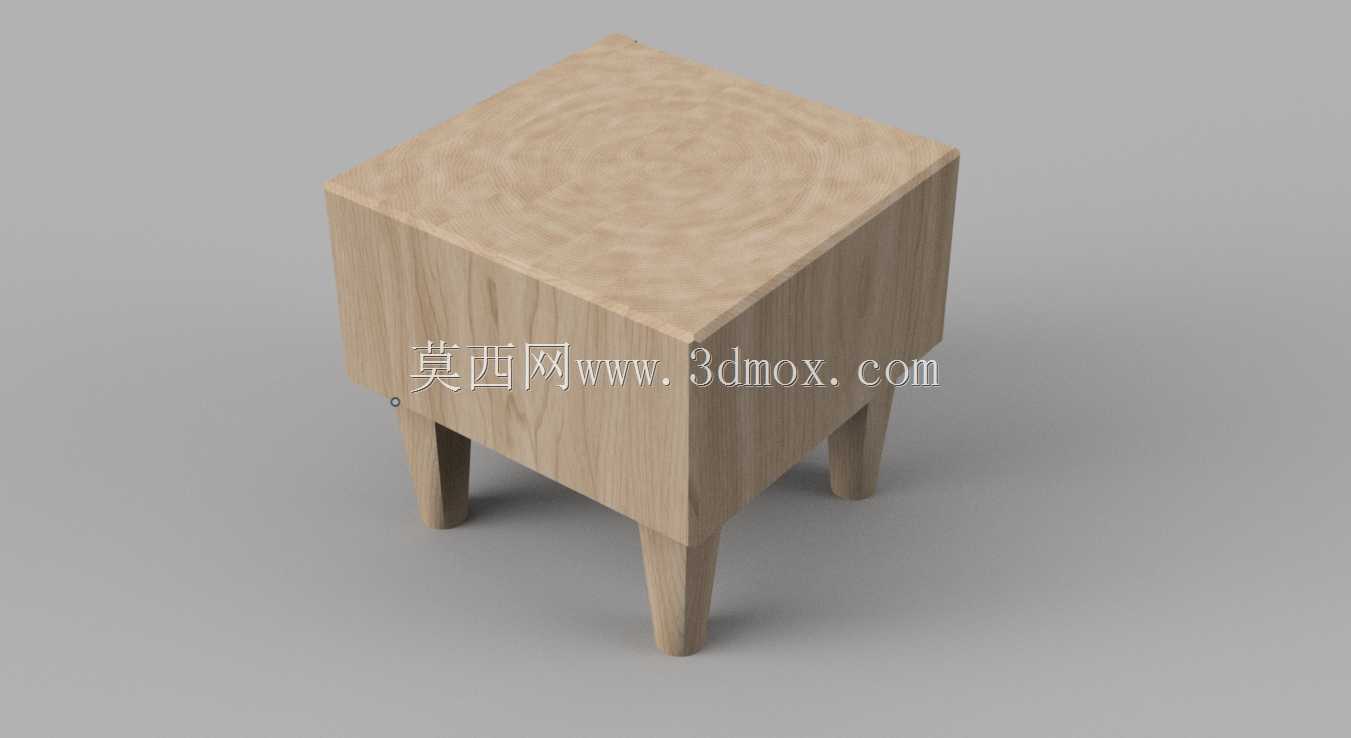

  这套结构围绕一块厚重的枫木实体展开,主体近似立方体,顶面平整开阔,四条锥形支腿从块体底部向下收窄,整体没有额外连接螺栓,依靠木料自身的体量与腿座结合形成稳定支撑。建模时先确定顶面作业面的边界,再向下拉出箱体式块体,支腿位置避开四角最外沿,略微内收,使重心落在四条腿围成的支撑区域内,既保证斩切、敲击时不晃,也避免腿部在侧向受力时外张。

  从使用场景看,这类木墩常见于后厨粗加工、市集肉摊、工坊砧垫和轻型装配工位。顶面承担主要冲击与放置载荷,刀斧落下时,枫木纤维较密,能够吸收部分冲击,降低硬碰硬带来的回弹;块体厚度大,局部凹陷不会迅速穿透,长期使用后仍可通过刨修顶面恢复平整。约六百磅的整备重量让设备在重切作业中不易移位,腿部触地面积虽小,但四根腿分散承载,地面只要基本平实即可安放。

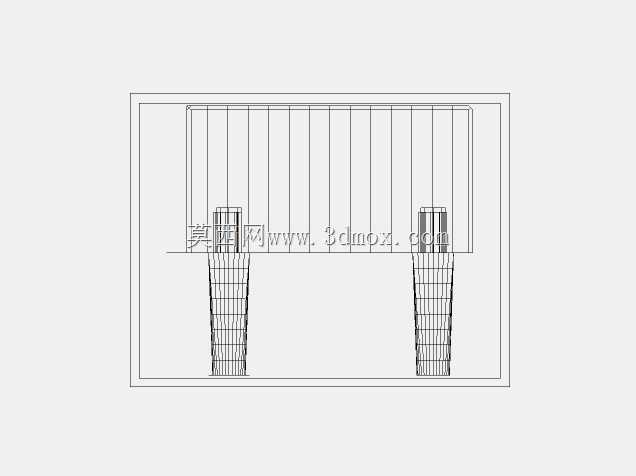

  外形尺寸的控制重点在高度与顶面比例。顶面接近方形,便于从多个方向操作;块体高度占整体比例较大,腿部较短粗,这种比例有利于降低重心。支腿采用上粗下细的锥形,一方面减少落地接触面积,便于在不平整地面上调平,另一方面让腿与块体交接处保留足够截面,抵抗斩切时产生的弯矩。腿端没有设计可调脚垫,说明该结构更倾向固定工位使用,安放后通过木楔或垫片微调水平即可。

  结构细节上,块体侧面保持简洁,没有抽屉、挂架或金属包边,木料纹理连续外露,顶面可见年轮状纹理,这也提示建模时需要保留实体材料的视觉特征。若用于后续工程细化,可在顶面增加可替换砧板层,在腿底增加防滑垫,或在块体内部预留减重腔;但原始方案强调整块枫木的厚重感,减重会削弱吸振与压重能力,因此不宜过度掏空。

  安装边界方面,设备无需地脚固定,搬运时需考虑四条腿的受力点,不能单腿撬抬,以免腿根开裂。就位后应保证四腿同时触地,顶面水平偏差控制在小范围内;若用于频繁斩骨作业,后方与侧方需留出挥刀和清理空间,地面应耐水、耐油污。整体结构没有复杂传动与连接件,维护集中在表面清洁、干燥防裂和腿端磨损检查,适合作为重型手工操作工位的基础承托件。
