福柯摆联动枢轴铰接支撑构件

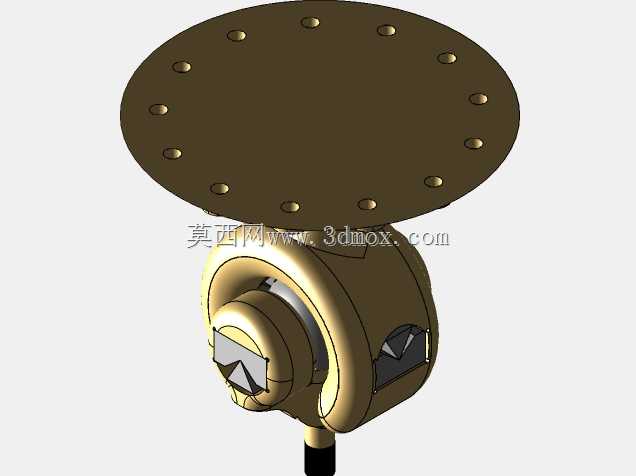

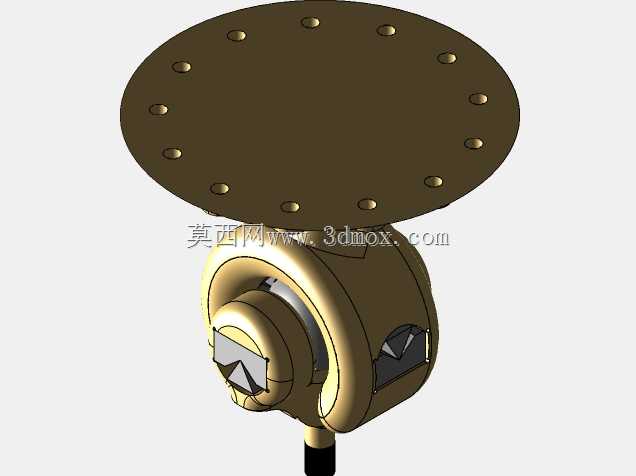

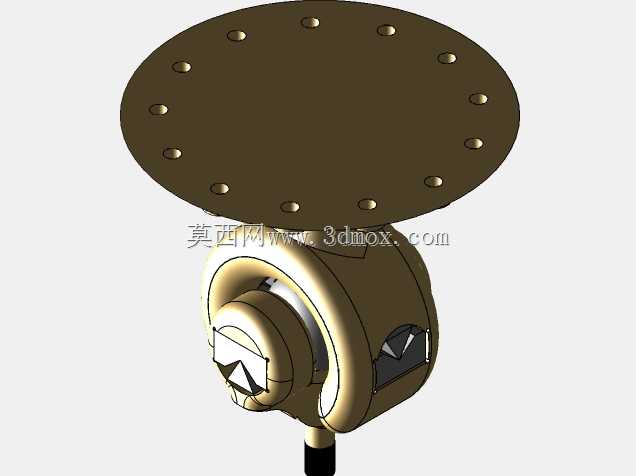

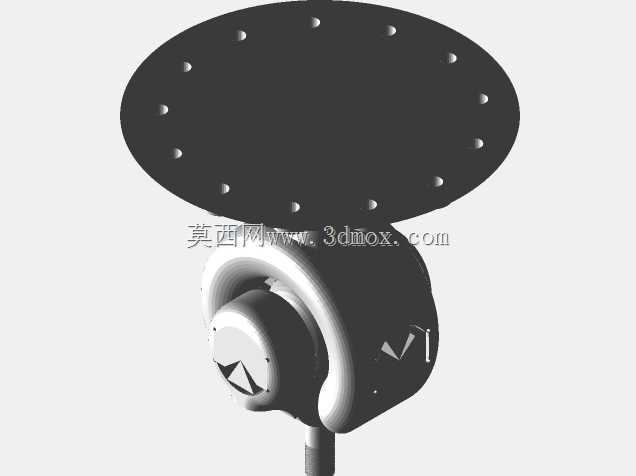

　　该枢轴构件面向平面联动摆动机构的装配场景，核心作用是在福柯摆类演示装置、平面轨迹联动教具以及小型低载荷铰接传动工位中，承担回转支承、运动约束与载荷传递的功能。从实际装配边界来看，构件下端设置圆柱形插接轴段，可直接嵌入基座预留的同轴安装孔内，轴段外径与安装孔采用小间隙过渡配合，装配后可通过径向顶丝或端面压盖完成轴向限位，避免枢轴在往复摆动过程中出现轴向窜动；中部环形回转体为核心铰接配合面，外环曲面与联动摆臂的配合槽贴合，回转面的同轴度公差需控制在IT7级以内，保证摆臂绕枢轴转动时无卡滞、无径向旷量。上部横向延展的法兰盘沿周向均匀布置多组安装孔位，孔位间距与配套摆杆、联动函数构件的安装脚位完全匹配，安装时可通过内六角螺钉将上层传动构件与枢轴法兰锁紧，法兰盘的厚度经过抗弯校核，在摆臂施加侧向偏载时不会出现明显挠曲变形。

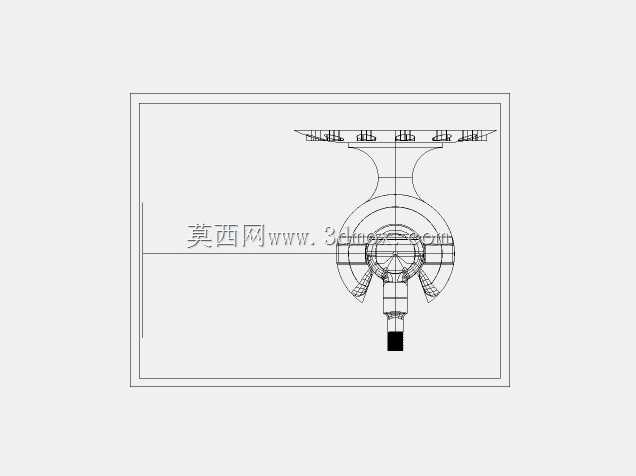

　　设计思路上，该构件特意区分了单平面运行与双平面函数联动两种装配工况：当仅作为单平面摆动枢轴使用时，中部回转体仅需配合一组摆臂，约束绕单一轴线的回转自由度，此时枢轴主要承受径向剪切载荷，下端插接轴的长度可覆盖基座安装面以下三分之二的深度，保证支撑刚性；当需要在两个正交平面上同步输出联动函数轨迹时，可在法兰盘不同方位的孔位上加装两组正交布置的摆杆，枢轴同时承受两个方向的交变弯矩，此时中部环形体的过渡圆角做了加大处理，避免应力集中在回转体与上下轴段的交接位置。外形轮廓上，构件整体采用轴对称布局，从下端插接轴到中部回转体再到上部法兰，所有变径位置均设置圆弧过渡，没有尖锐应力集中棱边；横向法兰的延展宽度控制在摆臂摆动包络面以内，不会在构件往复转动时与周边基座、连杆发生运动干涉。

　　在实际工况适配中，该枢轴的配合面粗糙度需达到Ra1.6以下，长期往复摆动时磨损量可控，适合教学演示装置、小型机械原理实训台以及轻载联动工艺品的传动节点使用，建模时所有安装孔位、配合轴段、法兰边界均保留完整参数特征，工程师可直接根据配套摆臂的尺寸调整轴段直径、法兰孔距与整体高度，快速适配不同行程的摆动机构装配需求。
