四缸发动机等长排气歧管弯管结构

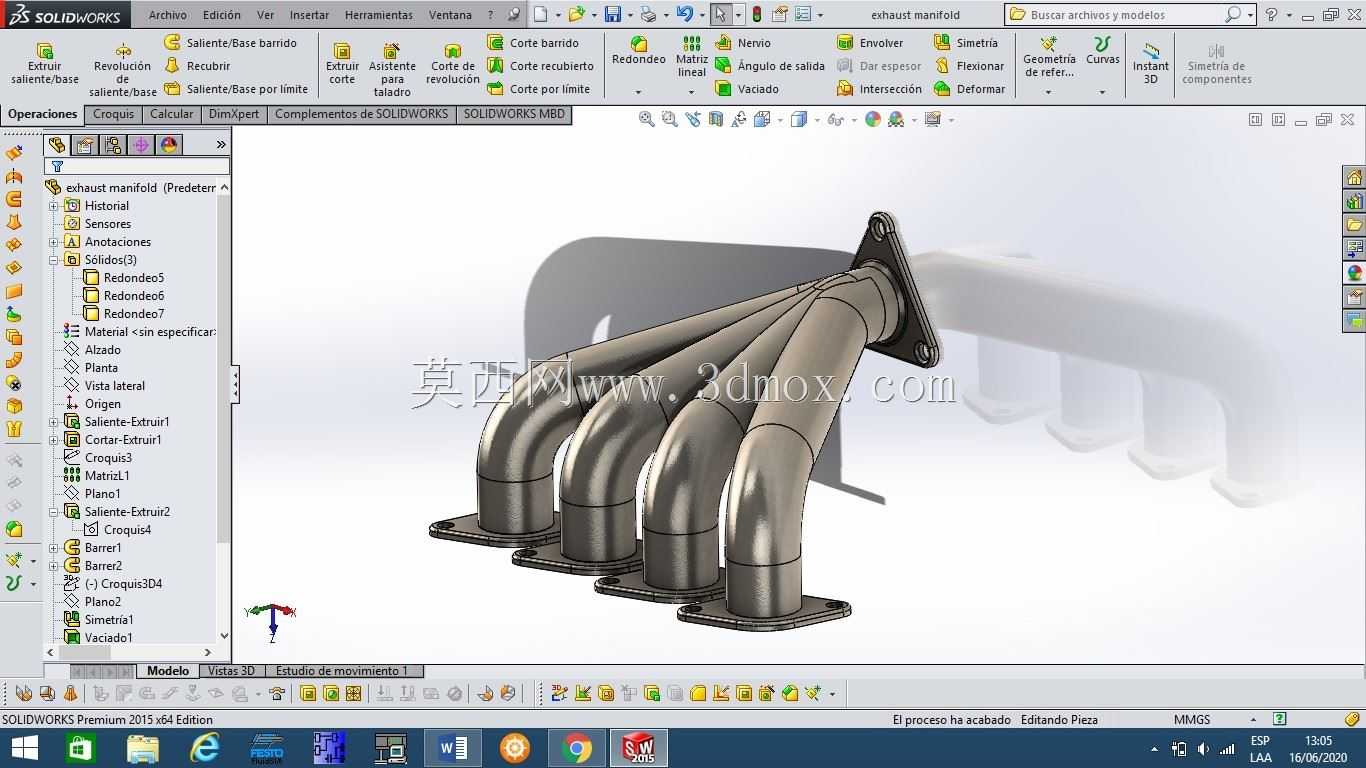

　　这套排气歧管结构面向直列四缸内燃机的排气侧布置，核心作用是把四个气缸排出的高温脉冲废气分别引导、汇总后送入下游排气前段。建模时先从缸盖排气口的安装边界入手，四个入口法兰沿缸体侧面按缸距依次排布，每个入口都保留了独立的密封贴合面和螺栓过孔位置，保证装配后支管端口与缸盖排气道一一对准，避免错位造成的密封干涉。

　　管路采用四段弯曲支管逐步汇合的形式，支管走向在有限的发动机舱空间内向外、向后平顺展开。弯管段没有采用急转折角，而是通过连续圆弧过渡控制气流方向，这样可以降低废气在管壁处的局部涡流和阻力，也让各缸排气路径长度尽量接近。对等长或近似等长路径的考虑，主要服务于排气脉冲的有序排出，尤其在高转速工况下，能够减少相邻气缸之间的扫气干扰。

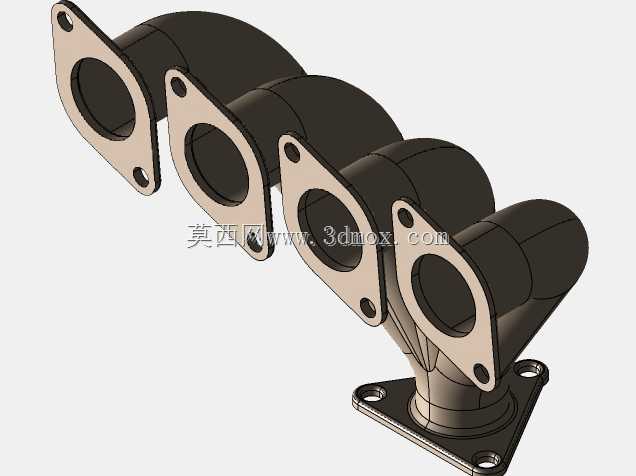

　　出口端设置集中连接法兰，用于与排气前段或催化转化器入口对接。法兰面厚度、孔位和外轮廓都按照安装边界建立，支管与法兰交接处保留焊接或铸造过渡区域，既体现实际零件的连接关系，也便于后续检查热态膨胀时是否会与周边部件发生接触。四个入口法兰底部的小凸台结构对应缸盖侧安装面，装配时可通过螺栓压紧密封垫，承受发动机振动和热循环带来的交变载荷。

　　从外形尺寸看，整体宽度由四缸缸距决定，高度则受弯管抬升弧度和出口法兰位置控制。模型在侧向预留了发动机缸体、启动机、隔热罩等邻近部件的避让空间，管路最外侧轮廓没有无意义外扩，能够在紧凑舱内维持拆装可达性。设计过程中还需要关注支管之间的间隙，热态下金属管壁会膨胀，相邻弯管不能贴靠摩擦；同时最低点和弯曲背部应避免形成容易积水或积碳的死角。

　　结构表达上，每根支管的中心线、弯曲半径、管径变化以及法兰孔位都清晰可查，适合用于排气系统布置校核、焊接工装设计、教学演示或后续流体分析前处理。对于结构工程师而言，这类模型的价值不只在外观还原，更在于把缸盖接口、支管走向、汇合位置和出口连接关系完整串联起来，使发动机排气侧的空间约束和功能逻辑能够直接在三维环境中验证。
