民航涡扇航空发动机外观结构数模

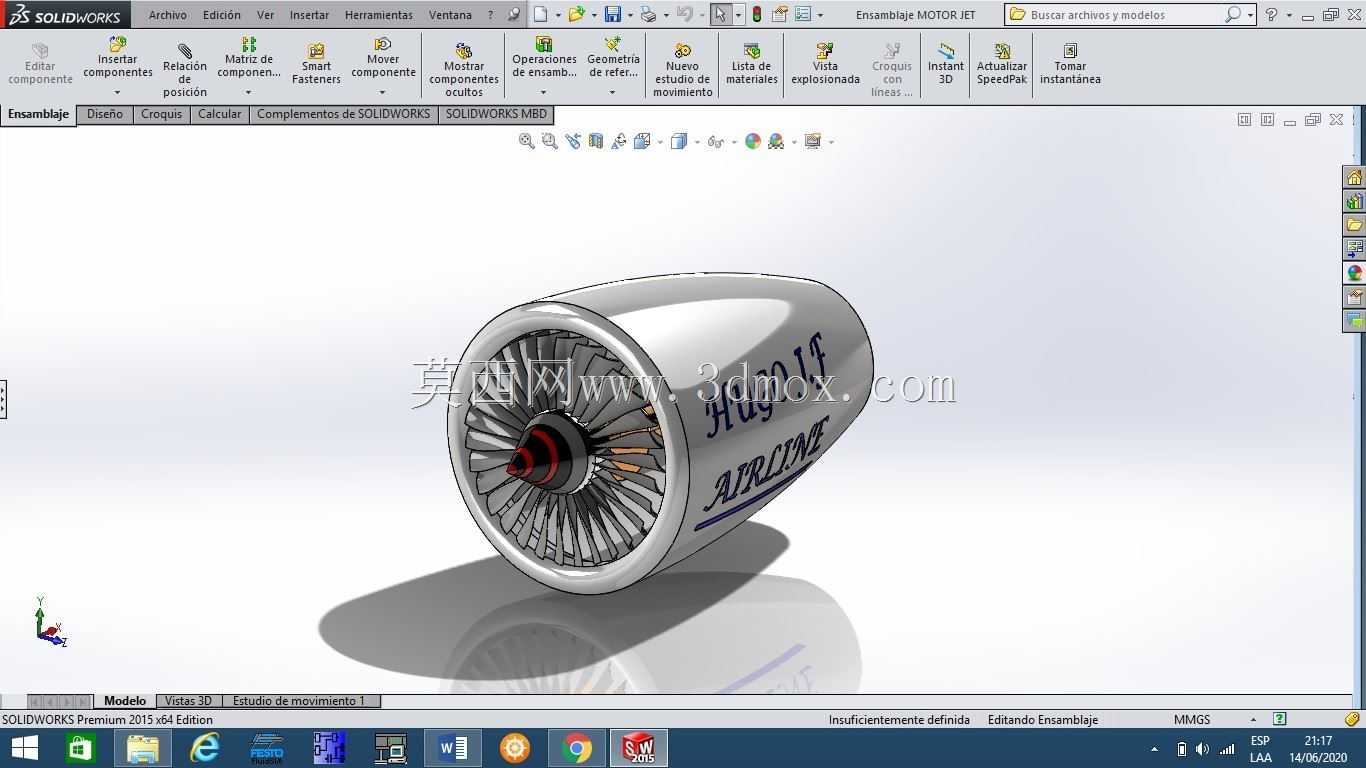

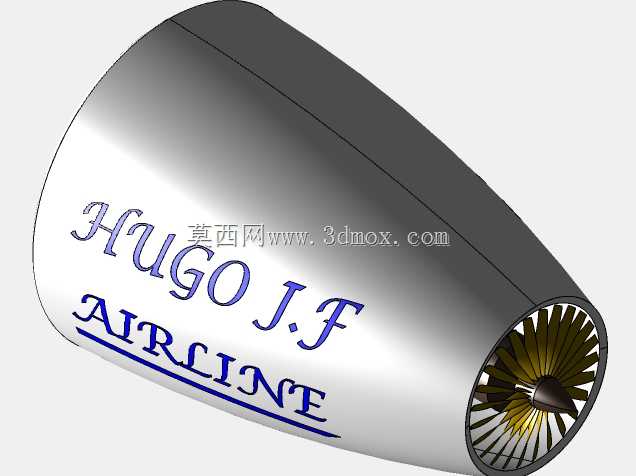

　　这套航空涡扇发动机外观结构数模，还原了民用客机短舱动力单元的典型构型，可用于航空科普展示、机务教学演示、飞机总体布置校核以及影视动画素材搭建。模型完整呈现了进气整流罩、大直径风扇叶片、涡轮级叶盘、外机匣与短舱外壳的相对位置关系，外壳表面预留了航空公司标识涂装区域，短舱尾部收敛轮廓与真实大涵道比涡扇的气动外形保持一致。

　　从实际装机场景来看，这类动力单元通过吊挂接头连接在机翼下方，短舱外壁需要和机翼前缘、襟翼滑轨、防火墙以及燃油管路预留足够的安全间隙。建模时首先确定风扇截面的最大直径，再沿轴向向后逐步收窄机匣，保证进气道唇口的圆弧过渡顺滑，避免局部曲面出现褶皱；前端整流锥采用旋成体造型，引导来流均匀进入风扇叶栅，降低进气畸变。

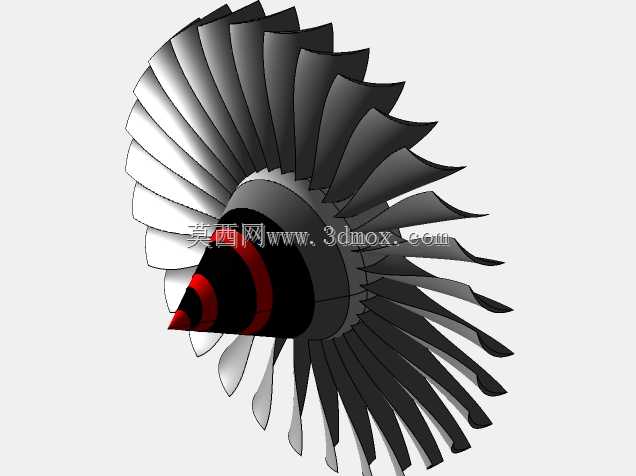

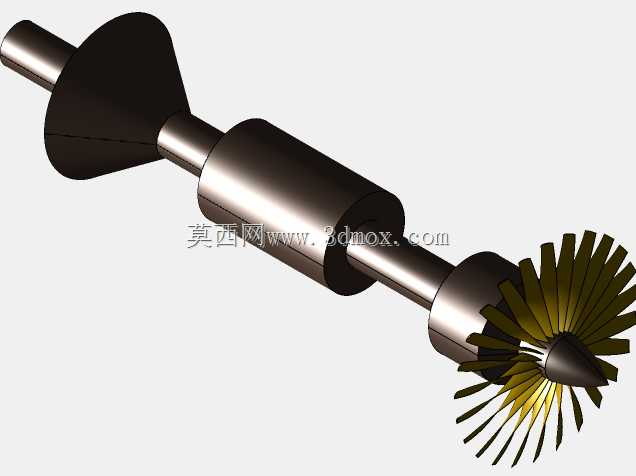

　　风扇部分沿周阵列出数十片宽弦叶片，叶根与轮盘榫槽位置做了简化表达，叶身扭转角度沿叶高渐变，符合亚音速大涵道比发动机的叶片造型规律。压气机与涡轮级在短舱内部按轴向顺序排布，数模对外只露出风扇一级，内部流道壁面按照等环量思路约束轮廓，方便后续拆分做剖面展示。

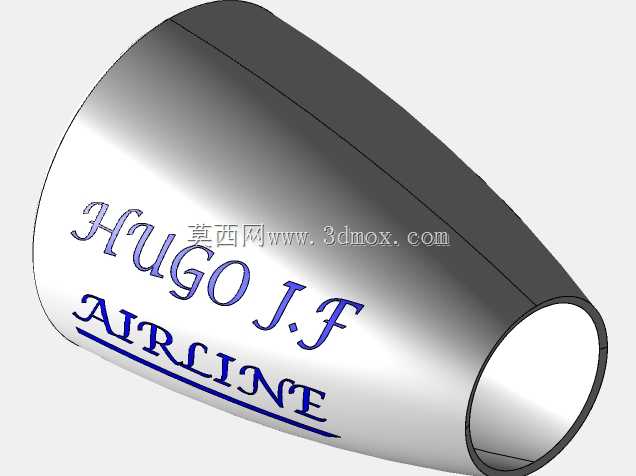

　　短舱外壳分为进气罩、风扇机匣、反推外罩与尾喷管几段，各段之间预留对接法兰边，装配时可以沿轴向拆分，便于演示发动机维护时的外罩开启流程。安装节布置在机匣上部两侧，对应机翼吊挂的铰接点，建模时把安装面的法向与发动机推力线对齐，保证推力载荷能够顺畅传递到机翼结构。

　　外形边界方面，模型控制了短舱总长与最大直径的比例，和常见窄体客机动力舱尺寸比例接近；底部离地间隙、与机翼前缘的轴向错开距离都按照常规布置预留，在做整机数字样机装配时不会出现空间干涉。尾喷管采用内外涵分开排气的轮廓，外涵气流通道与内涵喷口的面积比例贴合大涵道比机型特征，地面展示时可以直观区分冷流与热流的排出路径。

　　结构细节上，机匣表面的加强筋、管路走线座、附件安装台都做了适度简化，既保留外观识别度，又不会让数模过于冗余；风扇叶片与机匣之间保留叶尖间隙，转动演示时不会出现刮蹭。整套模型兼顾外观还原度与装配合理性，能够直接用于航空动力装置的结构认知教学、飞机吊挂方案协调以及三维场景渲染。
