3D打印机环形冷却导风喷嘴结构

　　该结构面向熔融沉积成型设备的挤出端冷却环节设计，核心作用是在耗材刚离开喷嘴、尚未完成层间定型的阶段，将冷却气流沿半环形路径引导至挤出点周边，让耗材在挤出后快速获得足够刚性，减少悬垂段下垂、细丝拖尾、层纹塌陷等常见成型缺陷。实际打印作业里，PLA、PETG等对冷却敏感的材料在大角度悬垂、桥接、薄壁尖角结构成型时，若冷却风仅从单侧吹向熔丝，容易出现局部过冷收缩不均、迎风面固化过快而背风面仍处于软化状态的问题，半环形的风道布局可以让气流从挤出点位的半周范围均匀送出，避开正对着喷嘴尖端的直吹区域，既保证刚挤出的丝材快速固化，又不会降低喷嘴本身的熔融温度，避免出现耗材熔融不充分、出料断连的故障。

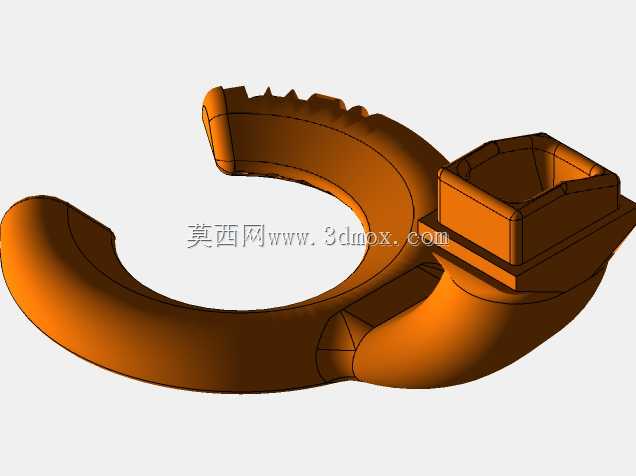

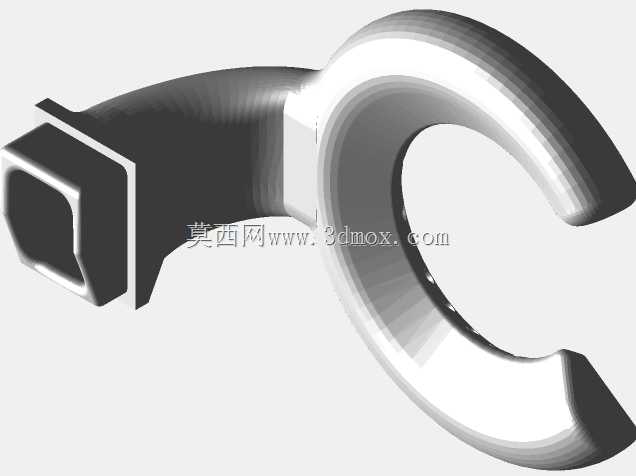

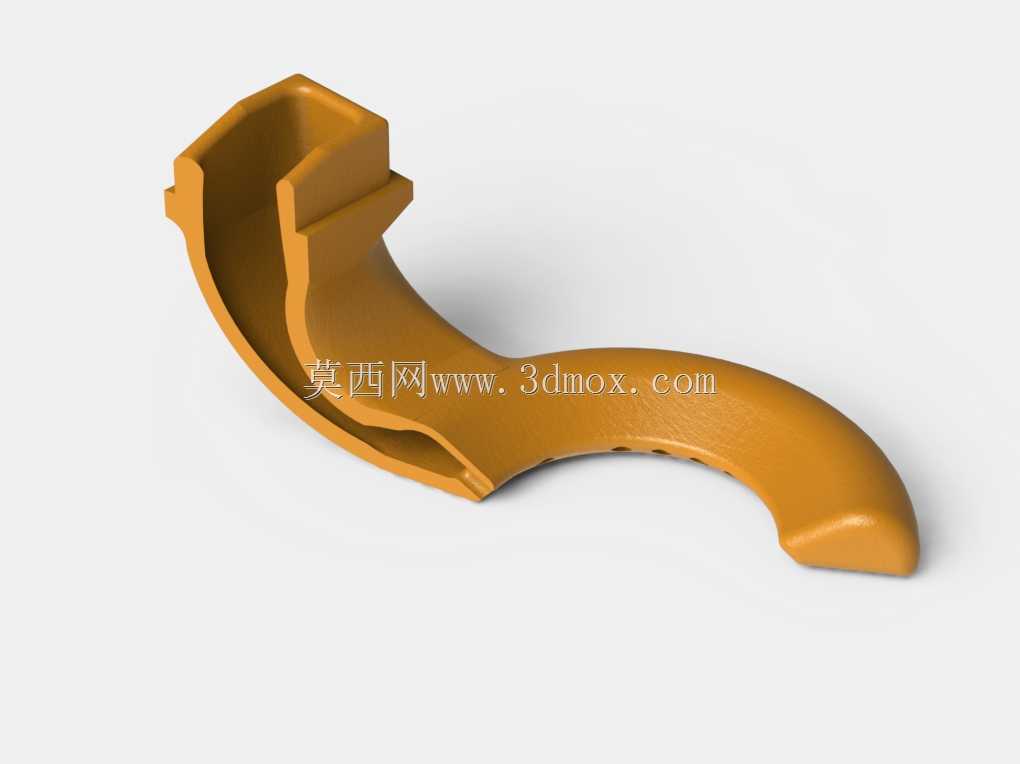

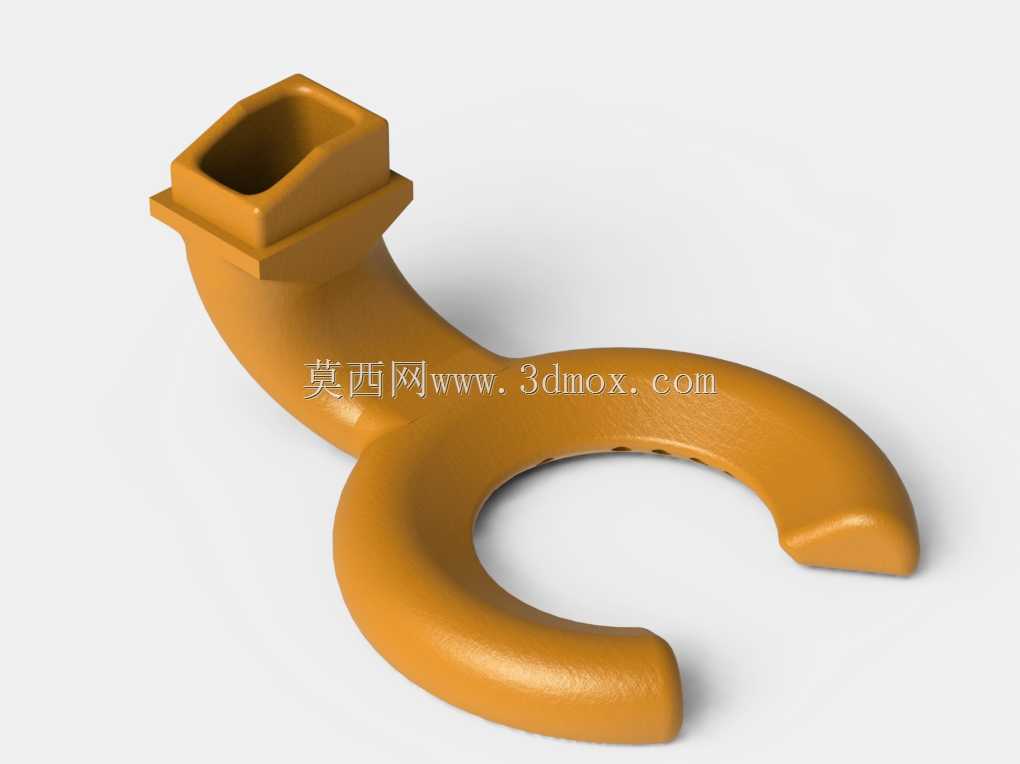

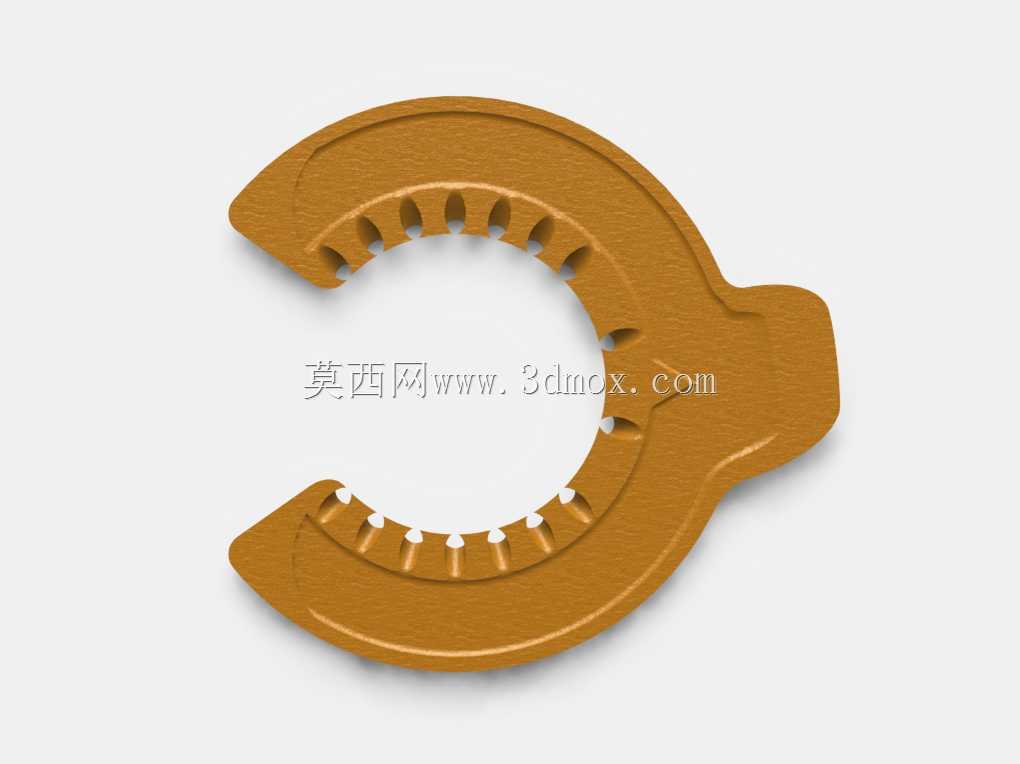

　　从结构布局来看，上端的方形接口用于对接设备原有风机的出风端，接口处做了阶梯限位凸边，安装时可以直接卡入风机出风口的固定位，配合少量密封垫就能减少连接处的漏风损失，不需要额外设计复杂的快拆锁紧结构，适配多数桌面级FDM设备的风机安装尺寸。连接段采用平滑弯曲的渐变形流道，没有直角转折与突兀的截面突变，气流从方形接口进入后，沿弯管逐步过渡到下半段的半环形风道，整个流道内壁顺滑无台阶，能大幅降低风阻，减少风机风压在管路内的损耗。下半段的C形半环开口朝向打印平台方向，环体内部为中空导风腔，环的内侧沿弧面分布有细小出风孔隙，气流从孔隙送出后会沿环的弧度形成环绕挤出点的冷却风幕，出风方向斜向下指向刚沉积在平台上的熔丝，不会直吹喷嘴加热块。

　　设计过程中需要重点把控几个安装边界：半环的内径要留出足够避让空间，保证打印过程中热端、喷嘴尖以及打印件的凸起结构不会和风道发生运动干涉，环体最低点要高于喷嘴尖的成型作业高度，避免喷头在Z轴抬升、平台移动时刮蹭到已打印的模型表面。上端接口的中心距、弯管的弯曲角度都要和所选机型的热端安装位匹配，保证风道装配后，半环的圆心基本对准喷嘴的出料轴线，让各方向送出的冷却风到熔丝的距离保持一致。壁厚选择上兼顾导风腔的密封要求与整体轻量化，过厚的壁体会让整个喷头端重量增加，高速移动时产生额外惯性，影响打印精度；过薄则容易在风机持续振动下出现开裂、漏风问题。流道截面从接口到环形风腔做缓慢扩压处理，能够让风机送出的气流在腔体内均匀分布，避免出现靠近接口一侧出风量大、环体末端风量不足的偏流问题，在悬空结构打印时可以让各方向的熔丝冷却速度保持一致，有效提升桥接跨度与悬垂打印的成型质量。
