马拉维水力驱动发电装置结构设计

　　这套发电装置的结构方案面向缺电区域的小型离网供电场景，核心思路是利用自然水流的动能推动水轮部件旋转，再通过同轴传动带动发电机转子切割磁感线产出电能，适配乡村溪流、引水渠旁的微型供电点位，可满足低功率照明、小型用电设备的基础供电需求，整套结构无需复杂配套基建，依托现场可获取的板材、轴件即可完成搭建，适配资源有限区域的自主制作条件。

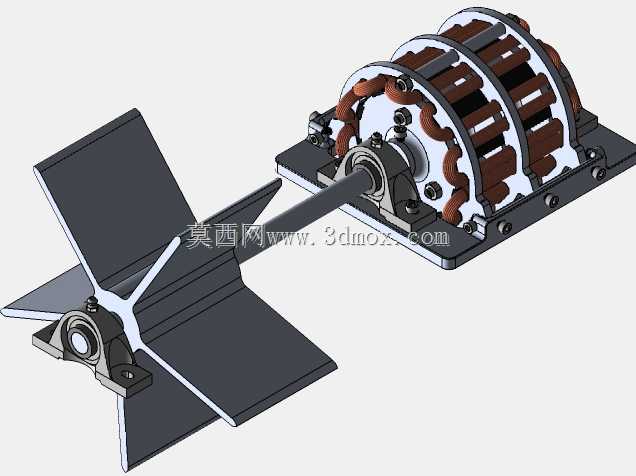

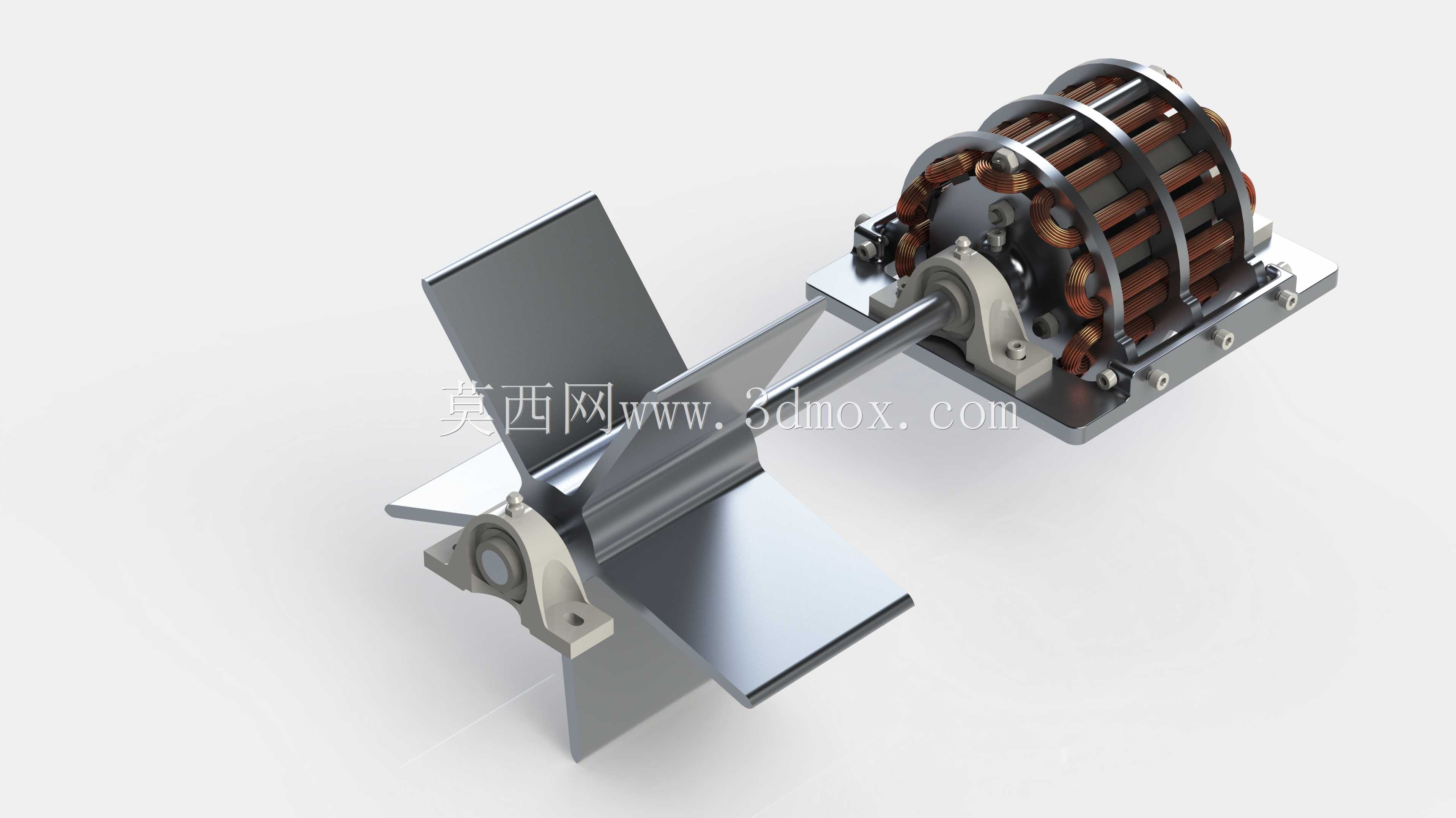

　　从整体布局来看，装置沿长轴方向依次布置水轮组件、两处支撑轴承座与发电主机，水轮采用双板式桨叶结构，桨叶板面垂直于水流方向布置，水流冲击板面时产生的推力直接转化为轴系扭矩，桨叶的径向延伸尺寸决定了水流力的力臂长度，在相同水流流速下，更大的桨叶作用半径可获得更高输入扭矩，适配低流速溪流的启动需求。两处带座轴承分别布置在水轮两侧与发电机输入端侧，轴承座底部预留安装孔位，可直接固定在混凝土基座或焊接钢架上，支撑跨距经过匹配，既避免轴系跨距过大引发的挠曲变形，也防止支撑间距过小导致水轮转动时与基座发生干涉，长轴穿过轴承内圈后与发电机转子轴端同轴对接，轴系同轴度需在安装时调校，避免运转过程中出现附加径向载荷、轴承异常磨损的问题。

　　发电主机部分采用外露式绕组转子结构，环形叠片铁芯沿周向均匀绕制铜质线圈，线圈端部做规整排布，转子外围设置环形固定架与横向拉杆，将铁芯、绕组整体约束在机架平台上，定子与转子的配合间隙沿周向保持均匀，间隙偏差过大会直接导致发电效率下降、运转时出现磁拉力不平衡振动。主机底部的安装平台为板式焊接结构，平台面预留多组安装螺孔，可适配不同尺寸的绕组组件固定，平台与轴承座的安装基准面共面，保证轴系穿装时的对中精度。

　　现场布设时，水轮部分需伸入水流过流断面，桨叶最低点要保证在常水位以下，最高位置不能超出水流冲击的有效范围，轴承座与发电主机需布置在水位线以上的固定基础上，避免水体浸泡绕组与轴承润滑部位。轴系的轴向尺寸预留了拆装余量，检修时可直接从轴端抽出转子，无需完全拆解外围固定架。桨叶采用平板式结构，加工时仅需裁切金属板材后与轴套焊接固定，无需复杂曲面成型工艺，现场制作门槛低，磨损后也可单独更换单片桨叶，维护成本极低。绕组的排布方式参考了常规永磁/励磁发电机的电磁结构逻辑，在转子随水轮转动时，线圈与磁场产生相对运动，感应出的电能可通过外接整流稳压模块后存储到蓄电池组，整套结构的安装边界清晰，各部件无突出的干涉结构，基座铺设时只需保证两处轴承安装面的平面度与同轴度，即可完成整套装置的部署运转。
