三星电视顶部WiiU体感传感条固定支架

　　该结构件面向客厅主机娱乐场景开发，核心作用是把WiiU体感传感条稳定固定在三星55英寸智能电视UN55MU6290的顶部边框上，解决传感条平放桌面时高度不足、视场被遮挡、布线凌乱以及随桌面震动偏移的问题。体感设备对红外发射端的空间位置十分敏感，传感条若低于电视屏幕中心，手柄定位会出现上下方向偏差；若放置位置前后窜动，光标在屏幕边缘的映射关系也会漂移。将传感条抬升至电视上沿后，发射窗口与玩家坐姿视线基本齐平，定位基准更稳定。

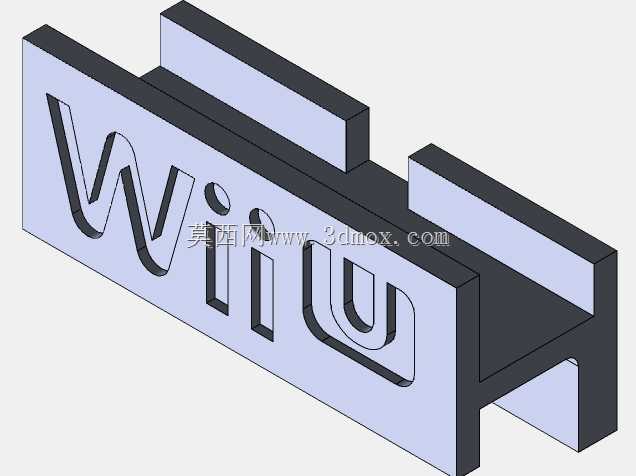

　　支架整体采用板式夹持构型，主体为一块竖向立板，正面下沉加工出WiiU字样的镂空标识，既起到识别作用，也减少材料用量。立板上方伸出两条平行的卡边，卡边间距与电视顶部边框厚度匹配，安装时从上向下扣入，利用边框上下表面形成限位；后侧或侧向保留容纳传感条的槽位，使传感条轴线与电视屏幕上沿保持平行。下部开口避让电视背部的凸起壳体、散热孔和线缆区域，避免装配时与电视外壳发生干涉。

　　设计时优先控制三个边界：一是卡边的开口宽度和导入倒角，要保证徒手即可装拆，同时在正常触碰、擦拭屏幕时不松脱；二是支架与电视接触的棱边做圆角处理，防止局部压伤塑料边框或留下亮痕；三是传感条安装面的前后位置，需让红外发射点略高于电视屏幕顶面，避免屏幕金属边框遮挡信号。板件厚度根据常用打印或板材加工能力选取，在保证悬臂不明显下弯的前提下控制重量，防止电视顶部因长期载荷出现压痕。

　　建模过程中，立板、卡边和承托槽按一体件处理，镂空文字区域保留足够的连接筋，避免窄壁在装配时断裂。卡接部位没有采用复杂弹性钩，而是依靠尺寸配合和边框摩擦定位，结构更直观，也便于后期根据不同电视边框厚度修改开口。支架底部与电视顶面接触处可增加软垫贴位，实际装配时能够补偿边框表面的微小弧度，并降低滑动风险。线缆从支架侧后方自然垂下，沿电视背部走线，不会横跨屏幕前方。

　　从使用效果看，该支架把传感条、电视和玩家三者的相对位置固定下来，减少每次开机后重新调整摆放角度的麻烦。结构没有运动部件，承载对象仅为轻质传感条，因此安全裕度主要集中在卡接刚度、边缘强度和长期抗蠕变上。对于结构设计人员而言，这类小件的关键不在于复杂曲面，而在于准确捕捉电视边框厚度、顶部圆角、背部避让空间以及外设安装高度，把夹持、避让、标识和走线整合在同一块板件中。
