手机摄像头装饰固定环精密塑胶结构

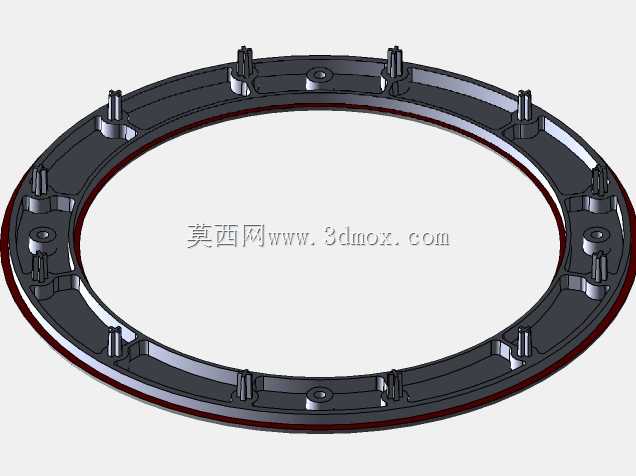

　　这款环形塑胶结构件主要应用于消费类手持通讯终端的背部摄像头模组区域，承担外观装饰与内部模组定位的双重作用，在整机堆叠中属于外观与功能结合的支撑类零件。从整机装配逻辑来看，该零件布置在后盖内侧与摄像头装饰镜片之间，外圈轮廓匹配手机后盖的圆形镜头开窗，环体周向均匀布置的多组带孔安装柱，直接对应后盖内侧的热熔固定柱位，装配时通过热熔铆接或者螺丝锁附完成定位，周向卡扣结构则用于卡合镜头装饰圈或者密封泡棉，避免组装后出现松脱异响。

　　设计过程中首先要控制环形本体的平面度，长周期注塑生产中环形件极易出现翘曲变形，因此环体截面采用不等厚的加强筋布局，在卡扣与安装柱对应的位置局部加厚，其余区域做减胶处理，既保证整环的结构刚性，又控制塑胶材料的收缩不均，降低注塑后内应力导致的形位偏差。周向分布的八处安装柱高度保持一致，柱端预留的螺丝过孔或者热熔孔同轴度需要控制在装配公差范围内，柱根位置做圆角过渡避免应力集中，防止整机跌落时柱体从环面断裂。环体边缘预留的窄槽用于贴合红色密封装饰条，装配后填充环体与后盖之间的装配间隙，同时起到防尘与外观层次区分的作用。

　　从安装边界来看，整环的外径完全贴合手机后盖镜头开窗的内沿，内径避让摄像头模组的最大视场角范围，避免环体边缘遮挡镜头成像，环体的轴向厚度需要匹配后盖到摄像头支架之间的堆叠间隙，既不能过厚顶起后盖导致外观面凸起，也不能过薄造成装配后存在旷量。周向卡扣的倒扣量选取兼顾装配便利性与固定可靠性，倒扣角度设计为装配导向斜面，压装时可以顺利滑入对应卡槽，拆卸维修时也不会轻易断裂。该类零件在建模阶段需要同步验证整机跌落工况下的受力表现，环体作为镜头区域的支撑骨架，在侧面冲击时要分散传递到镜头模组的冲击力，保护光学元件不会偏移偏心。同时环体的表面处理区域与非外观区域做明确分区，外露的边缘段需要做高光或者哑光表面处理，内侧装配区域则无需过高外观要求，以此平衡加工成本与结构性能。建模时所有安装柱、卡扣、加强筋的位置都要和整机堆叠的其他零件做干涉检查，确保和电池、主板、镜头支架等相邻零件保留足够的安全间隙，满足大批量自动化装配的尺寸一致性要求。
