Ku波段抛物面反射通信天线结构

　　这套抛物面反射天线结构主要面向Ku频段微波链路的信号收发场景，常见于地面卫星接收站、偏远区域数据回传、应急通信保障以及点对点宽带中继部署。反射面采用旋转抛物面几何构型，其核心作用在于把空间入射的平行电磁波汇聚到焦点位置的馈源处，发射状态下则将馈源辐射的球面波整理为窄波束定向射出，从而提升链路增益、压低旁瓣干扰。

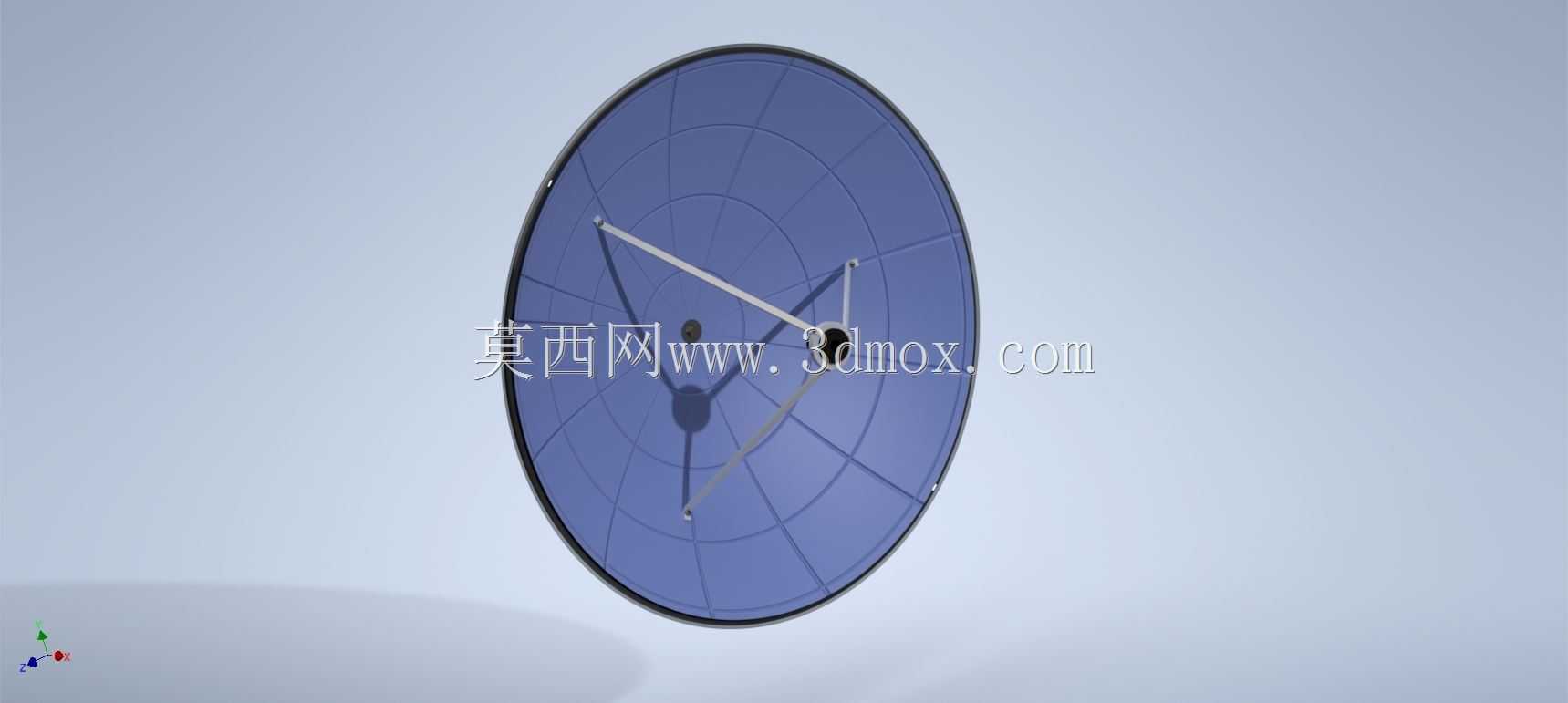

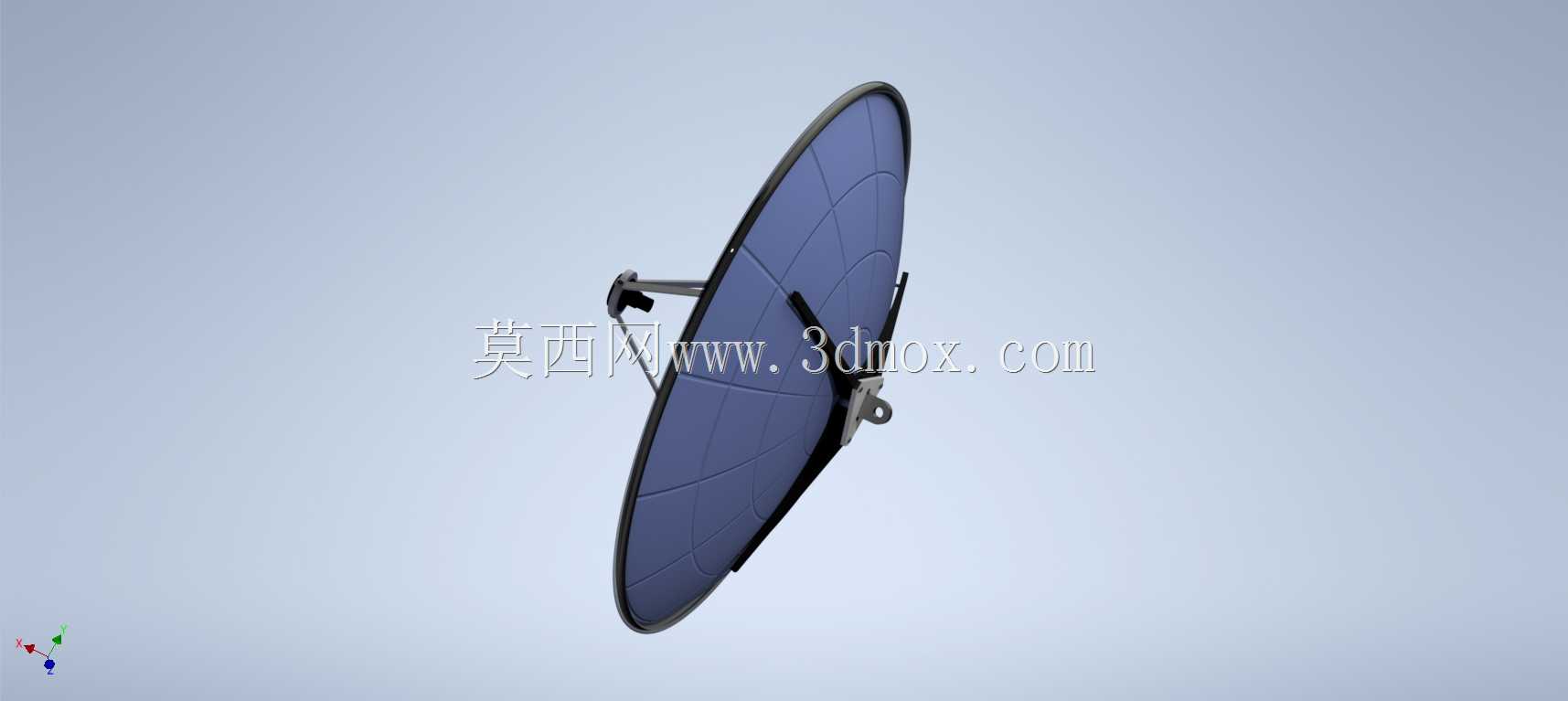

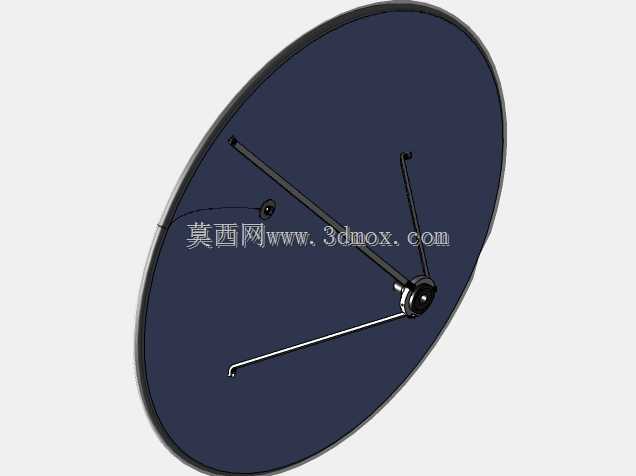

　　从结构组成看，模型完整还原了碟形反射面板、背部辐射状加强筋、中心馈源安装座以及三根斜向支撑臂。反射面并非简单薄壳，盘面通过分块压型的蒙皮与背筋组合保证型面精度，因为抛物面轮廓偏差会直接引起口面相位误差，进而降低增益、抬升旁瓣，所以在建模时曲面母线的旋转轨迹和蒙皮搭接边界都需要严格控制。支撑臂从盘面外缘延伸至焦点，构成稳定的三角空间桁架，既承担馈源及高频头的重量，又要在风载下控制馈源相位中心偏移，避免焦点错位导致信号衰落。

　　设计思路上，焦点距离与口径的匹配决定了焦径比，焦径比偏小会让馈源照射角变大、支撑臂变短但遮挡增加，焦径比偏大则照射锥削更均匀、支杆更长。该结构在支杆长度、盘面深度和馈源遮挡之间取折中，支杆采用细长截面以减少对口径的阻挡，同时通过三角形布置提高抗扭刚度。盘面背部的加强筋沿径向与环向交织，能在控制自重的前提下抑制蒙皮在风压、温差下的凹陷变形。

　　安装边界方面，中心轮毂预留了与俯仰方位转台对接的安装界面，工程现场需要据此校核螺栓孔分布、止口直径以及背部支撑腿的展开空间。碟形外缘属于最大回转轮廓，选型时要按口径预留旋转扫掠范围，防止俯仰转动时与基座、护栏或周边设备干涉。馈源支杆在焦点处围成的小平台用于固定馈源、波导或LNB，建模时应保证相位中心落在抛物面焦点上，并留出极化调整和线缆走线空间。整体结构兼顾了电磁性能与机械刚度，对从事通信天线结构设计、站址布置选型和三维装配校核的人员具有直接参考价值。
