民航宽体客机整机外形结构数模

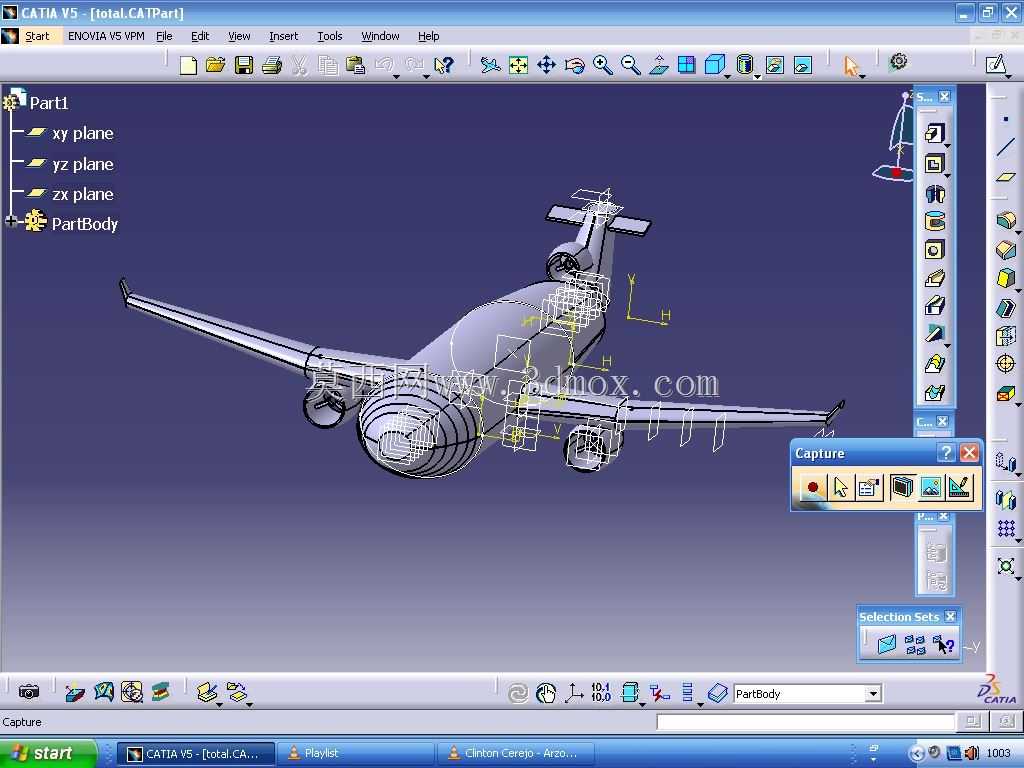

　　这套数模还原了干线民航宽体客机的整机几何形态，建模过程中优先梳理整机硬点约束：机身沿航向保持连续增压筒段特征，机头雷达罩采用流线椭球收口，避免跨声速巡航阶段机头局部激波过早生成；机身截面在客舱段维持等直径圆柱轮廓，既匹配增压舱环向应力均匀分布的受力需求，也为内饰座椅、行李架、客舱地板梁预留统一安装基准。机翼采用后掠下单翼布局，翼根与机身中段翼盒对接，建模时预留了翼身整流包的过渡曲面，机翼下表面预留发动机吊挂的安装接口，吊挂轴线与机翼梁平面保持设定倾角，抵消发动机工作推力线与整机重心的偏置力矩。水平尾翼布置在后机身两侧，垂直尾翼立于后机身上端，尾翼操纵面的转轴边界在数模中单独拆分，可直接对接后续舵面偏转运动仿真。

　　起落架采用前三点式布局，前起落架布置在机头下方增压舱前端非承力区，主起落架安装在机翼根部与机身对接的加强框区域，主起机轮采用多轮小车式结构，分散着陆冲击载荷，机轮收放路径在数模中做了间隙校核，收起到位后机轮完全纳入机身/机翼整流罩内部，不破坏整机外表面气动连续性。发动机短舱吊挂于机翼下方，短舱进气道唇口做圆滑圆弧过渡，短舱与机翼之间的挂梁预留燃油管路、液压管路的敷设空间。

　　实际工程应用中，这类整机外形数模可用于航空科普教具开发、机场地勤设备适配校验：比如登机廊桥对接高度、行李传送车货舱门对位、牵引车牵引销对接位置，都可以依托数模的外形边界做干涉检查；也可用于航空类专业的气动课程演示，直观展示机翼后掠角、翼型厚度分布、尾翼配平位置的设计逻辑。建模时整机坐标系以机头尖点为航向原点，Z轴竖直向上，左右机翼关于XZ基准平面对称，所有外露部件的外表面均做连续曲面缝合，不存在外露破面，后续可直接导入仿真模块做外流场网格划分。客舱舷窗沿机身等直段均匀排布，舱门位置分别对应前服务间、后服务间与应急出口位置，舱门轮廓与机身曲面贴合，开启路径预留了足够的外摆空间，不会与相邻机翼、发动机短舱发生运动干涉。
