MAHINDRA汽车方向盘转向导向支架

　　该零件属于商用车转向操纵机构中的导向承载构件，布置在驾驶舱转向管柱与车身前围钣金之间的过渡区域，主要承担方向盘转向轴的运动导向、安装定位以及转向过程中侧向载荷的传递作用。在整车装配场景中，这类支架需要同时兼顾与转向管柱护套、车身安装孔位、周边线束固定卡扣以及制动踏板支架的空间避让，任何一处轮廓干涉都会直接影响总装工位的节拍，因此建模阶段对安装边界的校核尤为关键。

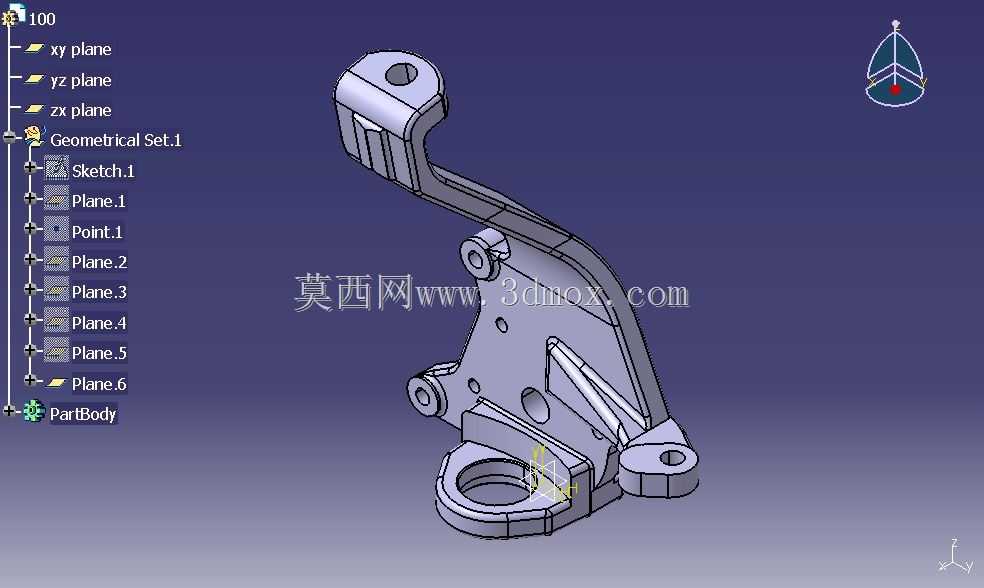

　　从结构功能来看，零件下部设置大尺寸环形抱箍孔位，用于包覆并约束转向轴护套的回转区域，保证方向盘上下调节或转向动作时轴线不发生偏移；中部立板分布多个不同孔径的安装孔与定位销孔，分别对应螺栓紧固、工艺定位以及附属小件连接；上部延伸出带孔摇臂端，可与转向限位拉杆或角度调节机构形成铰接配合。多处翻边、加强筋和三角肋板沿载荷传递路径布置，在薄板壁厚受限的前提下提升抗弯与抗扭刚度，避免转向工况下出现支架抖动或异响。

　　设计思路上，先依据转向管柱的运动包络确定下部环形支座中心与开口尺寸，再按照车身安装点坐标反推中部连接板的孔位分布，最后根据周边拉杆走向确定上部摇臂的伸展角度。轮廓边缘采用折弯与局部加厚结构，既满足钣金冲压或铸造成型的工艺可行性，也控制了零件整体重量。安装边界方面，各螺栓孔的相对位置、铰接孔同轴度以及环形支座与转向轴的配合间隙，均需在三维环境中与管柱、踏板机构和车身钣金进行装配验证，确保在极限转向、颠簸路面和长期振动工况下，导向支架仍能保持稳定支撑，不与相邻部件发生运动干涉。
