惠普Slate500平板电脑外观结构数模

　　这套外观数模还原了早期商用平板整机的包络与分件关系，可直接用于产线周边治具、展示托架、充电坞、防护套以及检测工位的干涉校核。做配套结构时，最容易出问题的不是屏幕本身，而是四周圆角、侧边按键凸起、背面Logo凹陷和接口开口的边界——这些位置决定了夹具避让槽、硅胶垫压合面和定位挡块的实际形状。

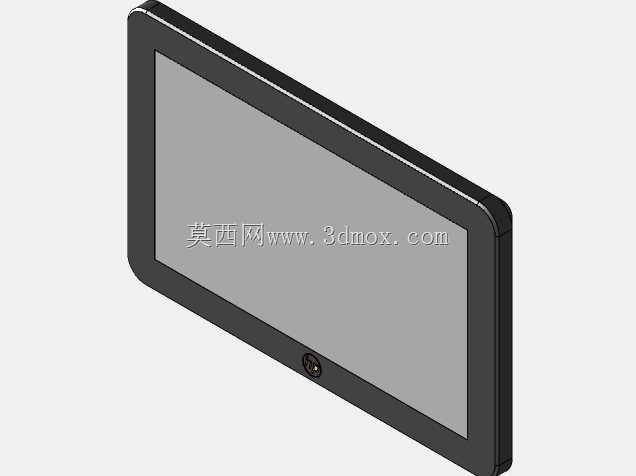

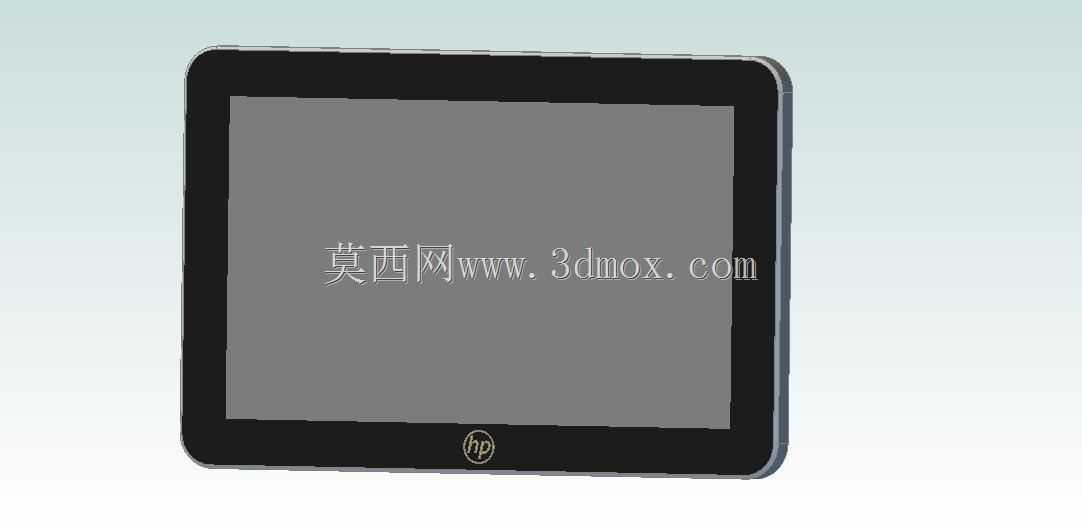

　　从整机形态看，设备采用横向宽屏布局，正面为大面积触控显示区，黑色边框围绕玻璃面板，底部居中保留品牌标识区；机身四角做较大圆弧过渡，侧壁带有轻微厚度和拔模斜度，背部与前壳之间形成可辨识的装配分模线。数模将屏幕可视区、触控盖板、前壳边框、后壳主体和侧边轮廓分开表达，便于在夹具设计中单独引用承托面或避让面。

　　工程应用上，这类平板常出现在车间点检、仓储扫码、医疗床头终端、展会交互演示和设备状态监控场景。围绕它开发工装时，首先要确认放置姿态：横放托架更适合固定操作台，竖持护套则要兼顾拇指操作区；若用于自动化检测，摄像头、按键和接口周边不能被压块遮挡，屏幕显示面也要避免刚性接触。模型给出的外轮廓可作为最小安全空间，治具型面应在背部承托、侧边限位和角部缓冲之间分配约束，避免把夹持力集中到玻璃区域。

　　尺寸边界方面，设计配套件时不能只按矩形长宽高取点，需要沿圆角和侧壁建立连续偏置面。前壳可视区应留出防尘泡棉或遮光唇边的压缩量，后壳可作为主要承载面，四角增加软质缓冲块；侧边按键位置要做让位凹槽，接口侧则需预留插头插拔行程和线缆弯曲半径。若开发桌面底座，底部支撑面应避开背面弧面过渡区，倾斜角度还要兼顾触控操作时的重心稳定。

　　建模思路上，先以整机最大外轮廓确定夹具工作空间，再按前屏、边框、后壳和侧边特征拆分参考面；承托结构优先贴合背部低风险区域，压持结构布置在边框外侧或角部。对于需要反复取放的工位，圆角导向和开口倒角比单纯缩小间隙更能提升装配顺畅度。数模保留的外观细节也可用于防护套壁厚检查、硅胶包胶缩水评估、展示架外观匹配以及包装内衬型腔设计，使后续结构件在未拿到实物样机前即可完成大部分空间校核。
