Weatherpack连接器公端插针端子结构

　　该端子结构对应Weatherpack系列连接器中的公端接触件，参照Delphi 12089040-L引线形态建立，主要用于线束端与塑壳之间的导电连接。工程现场中，这类端子常见于发动机舱、底盘线束、设备外部接线以及存在振动、泥水和温湿度变化的连接部位，核心任务是在反复插拔和长期服役条件下保持稳定接触，避免松脱、偏摆或接触电阻异常升高。

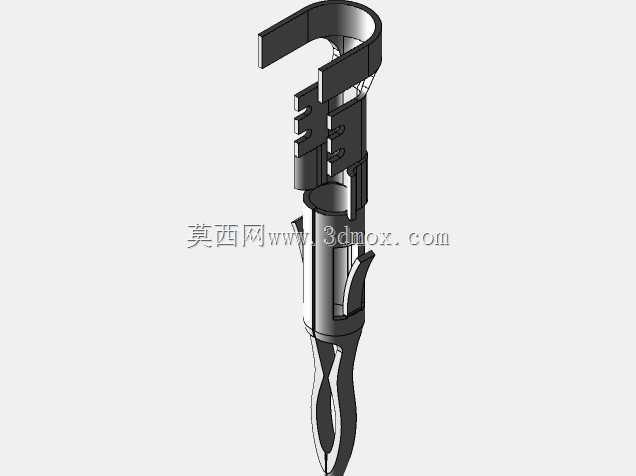

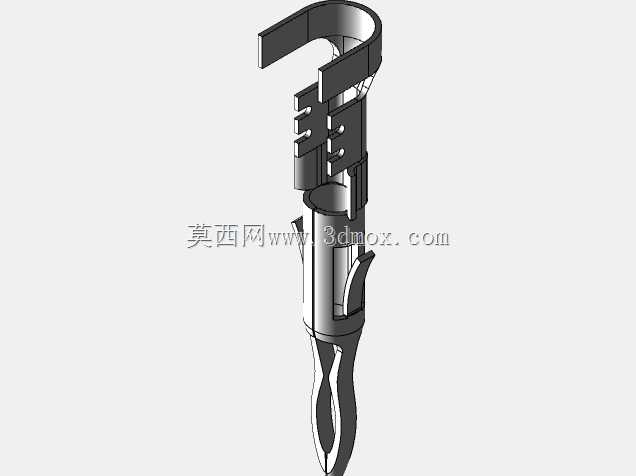

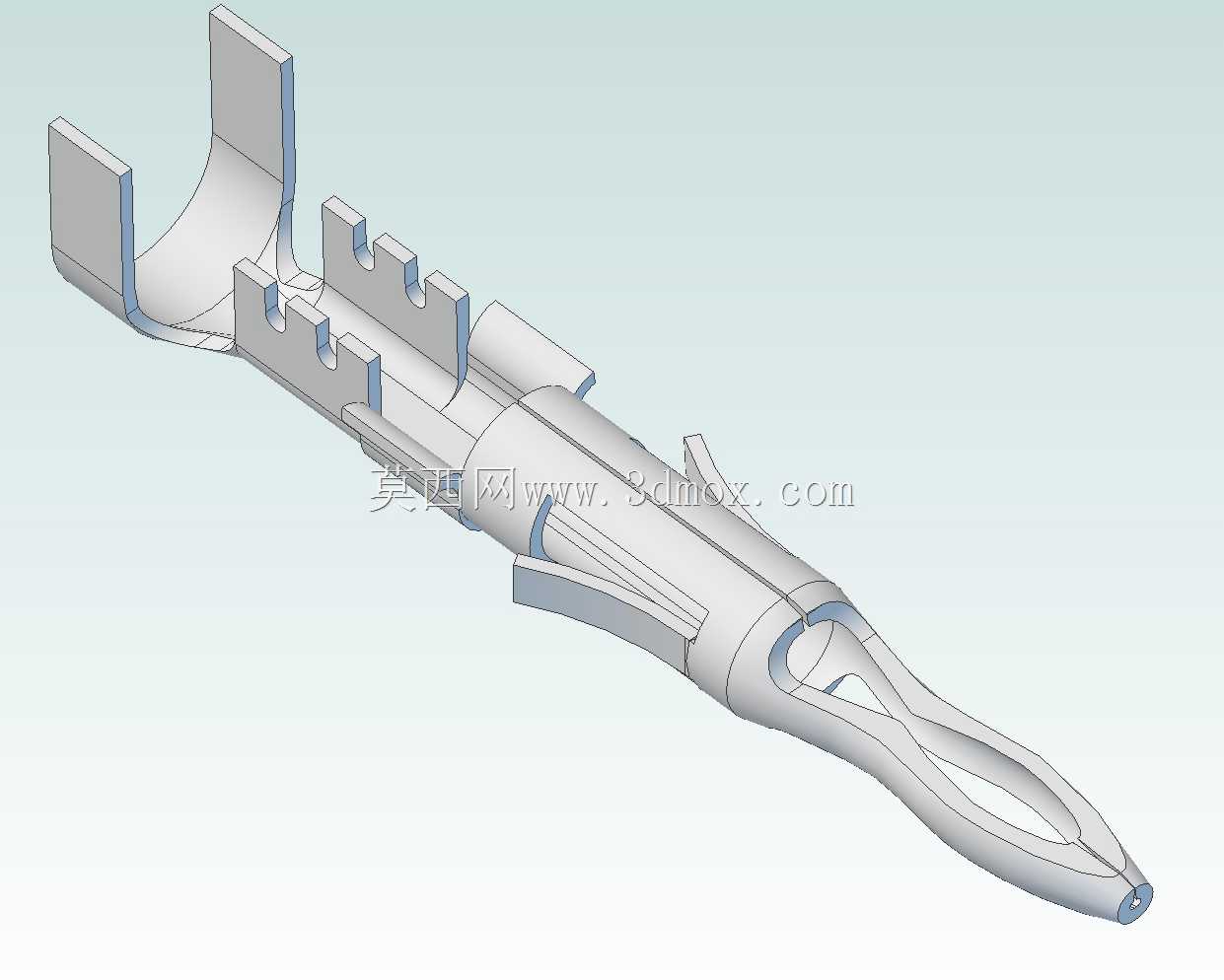

　　从结构功能看，零件前段为细长接触区，端部收束并形成导向轮廓，便于插入母端接触腔；中部包含弹性接触与限位相关结构，能够在插接后提供适当夹持力；后段则承担导线压接和塑壳锁止作用。模型中可见多组翘起齿片、台阶和开口槽，这些特征并非装饰造型，而是分别对应防退、定位、压接抱紧以及装配时的形变空间。冲压展开后，材料通过折弯、卷圆和局部成形获得三维形态，因此建模时不能只按外观曲面处理，必须兼顾料厚、折弯半径、回弹趋势和相邻特征之间的干涉关系。

　　设计思路上，端子需要同时满足导电、固定和密封连接器内部装配三类要求。前端接触区强调对中能力，尖端收口可降低插配时刮擦塑壳孔壁的风险；中段筒状结构提高抗弯刚度，使端子在护套内不易扭转；后端U形压接区用于容纳导体和绝缘层，齿状结构在压合后嵌入线芯或外皮，提高拉脱力。塑壳侧壁对应的倒刺位置需要与连接器壳体卡槽保持明确边界，若倒刺高度不足，端子可能在插拔力作用后退位；若过盈过大，则会造成装配困难或壳体应力发白。

　　外形尺寸与安装边界方面，该件属于细长型冲压接触件，轴向长度远大于横截面尺寸，布置时需沿连接器腔体中心线预留直线插装空间。前端进入母端接触区的部分应避免与防水塞、密封盖或壳体导向筋发生接触；后端压接区要留出压接钳口和导线弯折半径，不能紧贴塑壳端面。线束三维布置时，端子出线方向应与插件保持合理角度，过大的侧向拉力会通过压接区传递到接触段，导致接触点偏移。对于需要验证自定义连接器外壳模具的场景，该模型可用于检查端子穿腔路径、锁止舌片避让、孔位公差以及端子在壳体内的悬浮量，从而在模具加工前发现插装卡滞、退针和装配间隙不合理等问题。
