T形槽工作台用阶梯式定位垫块

　　这类阶梯块主要服务于小型数控雕刻机、桌面铣床及T形槽工装平台的装夹作业，常见于手板加工、教学实验、小批量零件铣削和精密定位场景。实际使用中，工件往往需要被垫高到刀具有效切削行程内，或在多工位排布时形成稳定的高度基准，普通平垫铁只能提供单一支撑面，而阶梯结构可以通过翻面、平移或叠放快速匹配不同厚度需求，减少反复找正和垫片堆叠带来的误差。

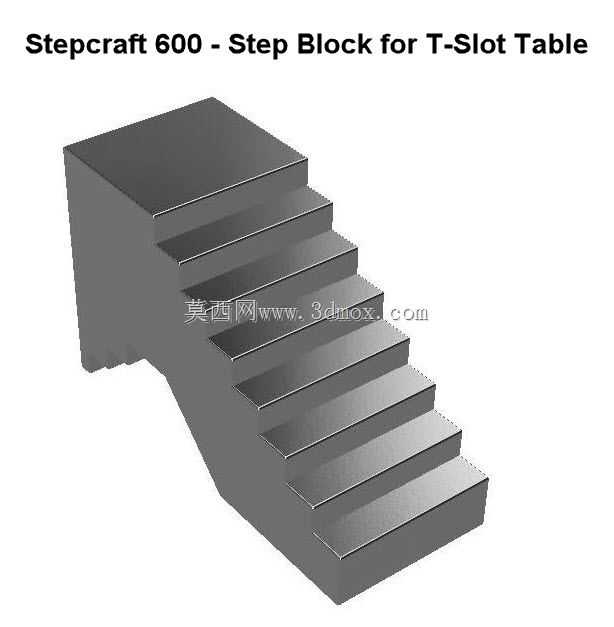

　　从结构上看，零件本体采用整块铝材加工，一侧为较高的直立基准面，另一侧逐级下降形成多个台阶面。每个台阶的高度差按常用垫高梯度布置，台阶端面保持平行，底面与T形槽工作台接触区域做平直处理，保证压紧后不翘动。较宽的实体段提供主要承压能力，延伸出的阶梯部分则用于支撑工件边缘或配合压板形成避让空间。

　　设计思路的核心在于把“可变高度支撑”集成到一个简单块体中。T形槽工作台本身依靠槽内滑块或T形螺栓实现装夹，垫块需要在槽距方向留出足够位置，不能干涉螺栓头和压板运动。阶梯轮廓在建模时应优先保证各级支撑面的共面度、相邻台阶的垂直关系以及底面平面度；棱边可保留轻微倒角，便于工件推入并避免应力集中。铝材的选择兼顾了轻量化、防锈和切削加工性，适合频繁移动和手动装夹。

　　安装边界方面，垫块底面应完全落在工作台有效支撑区域内，台阶承压面尽量靠近工件刚性较好的部位，避免悬空受力。配合压板使用时，压紧点宜选在实体厚度较大的台阶根部附近；若用于侧向定位，直立面需与T形槽方向保持平行，可通过百分表拉表校正。对于Stepcraft 600一类桌面设备，工作台行程、槽宽和夹紧件高度都较紧凑，因此垫块外形不能过大，阶梯过渡处也要避免与主轴夹头、刀杆或吸尘装置发生干涉。

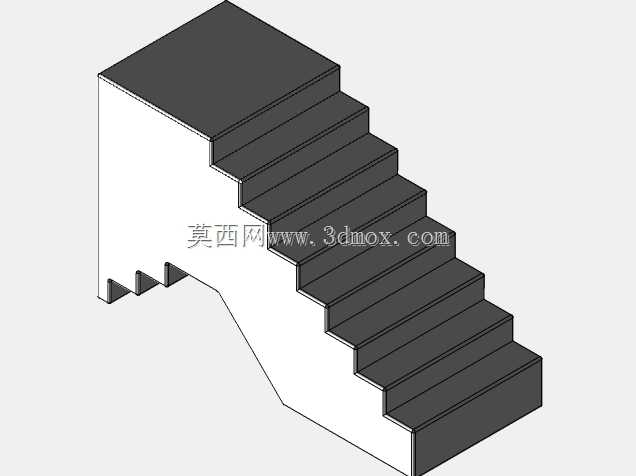

　　三维建模时可将其视为带多级台阶的实体块，先建立底面和后侧基准，再按台阶高度逐层切除材料；关键尺寸包括总长、总高、各级台阶宽度与高度、底面接触宽度以及倒角半径。若后续要出工程图，应标注各支撑面相对底面的高度、台阶面之间的平行度和重要棱边的倒角要求。用于受力较大的钢件加工时，也可按相同思路改为钢材并加大根部圆角，以提高抗弯和抗压能力。
