T形槽工作台用阶梯式压紧夹爪

　　阶梯式压紧夹爪主要面向带T形槽的加工工作台，在小型数控加工、雕刻、钻孔、修边和轻切削装夹场景中承担工件压紧任务。它不是独立产生夹紧力的机构，而是配合T形槽螺栓、螺母或滑块使用的传力压块：槽内连接件提供约束，夹爪一端压在工件边缘或台阶面上，另一端通过紧固件收紧，把工件稳定压向工作台面。

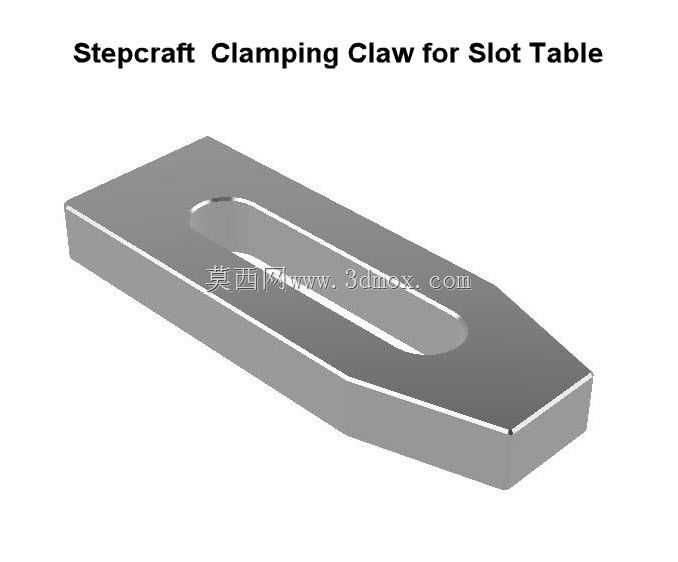

　　从结构上看，夹爪本体采用长条压块形式，一端收窄并形成斜向轮廓，便于伸入工件边缘、靠山间隙或较窄的装夹位置；中部开设长圆形调节槽，螺栓可沿槽长方向调整位置，使压点能够随工件尺寸变化而移动。长槽的价值在于扩大装夹覆盖范围，不必为每一种工件间距重新配置固定孔位，同时在拧紧过程中允许夹爪沿槽方向微调，降低对螺栓预装位置精度的要求。

　　夹爪厚度和承压面按轻中型工装受力思路设计，压紧面与工件接触时形成面接触，相比单点螺钉压紧，更不容易在铝材、木板、塑料板等较软材料表面留下集中压痕。端部阶梯形态可适应不同高度的工件边缘：较低工件可利用靠近底面的压接位置，较高工件则可通过垫块、螺栓高度或夹爪姿态配合完成压紧。实际使用时，夹爪通常成对或多件布置，在工件两侧形成对称约束，以减少加工振动引起的位移。

　　安装边界方面，需要重点核对T形槽槽宽、槽口间距、螺栓直径以及工作台型材厚度。夹爪长槽决定了螺栓中心的可调行程，压爪末端到槽孔末端的距离决定可触及的压点范围；工件高度越高，所需螺栓有效螺纹长度越大，同时应保证螺母或T形滑块在槽内有足够承载面积。若用于Stepcraft一类D系列铝制T形槽工作台，夹爪的槽宽、压爪长度和台阶高度应与台面槽系匹配，避免出现螺栓干涉、压点悬空或滑块翻转。

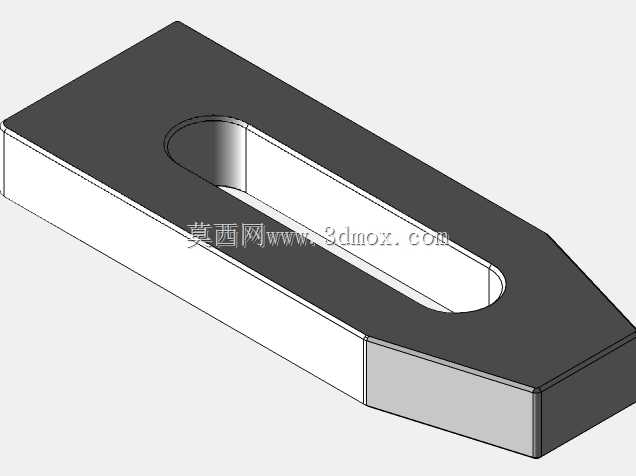

　　建模时可将本体拆分为主体外形、长圆槽、端部斜面和阶梯承压面几个特征。主体先由矩形截面拉伸成型，再按端部压紧轮廓切除多余材料；中部槽孔采用长圆轮廓切除，槽端圆弧与螺栓杆部保留合理间隙；端部斜面和侧面倒角用于减少应力集中，并避免装配时与工件、螺母发生锐边干涉。工程出图中应标注总长、总宽、厚度、槽宽、槽长、端部压接高度及关键平面度，便于后续加工和选型校核。
