C型轨道无下轨悬臂滑动门结构设计

　　该套门体结构针对室内大开口隔断、设备防护围挡、洁净车间通道以及需要保持地面完全平整的通行场景开发，核心设计目标是取消传统平移门铺设在地面的承重导轨，让门扇全程依托上部C型/U型轨道完成悬臂滑动，通道区域从地面到顶板高度范围内不存在任何凸出的机械限位、地轮或者导向槽，人员推车、搬运物料、AGV小车通行时不会出现磕碰、卡轮或者绊倒风险，地面清洁作业也不存在导轨积灰藏污的死角。

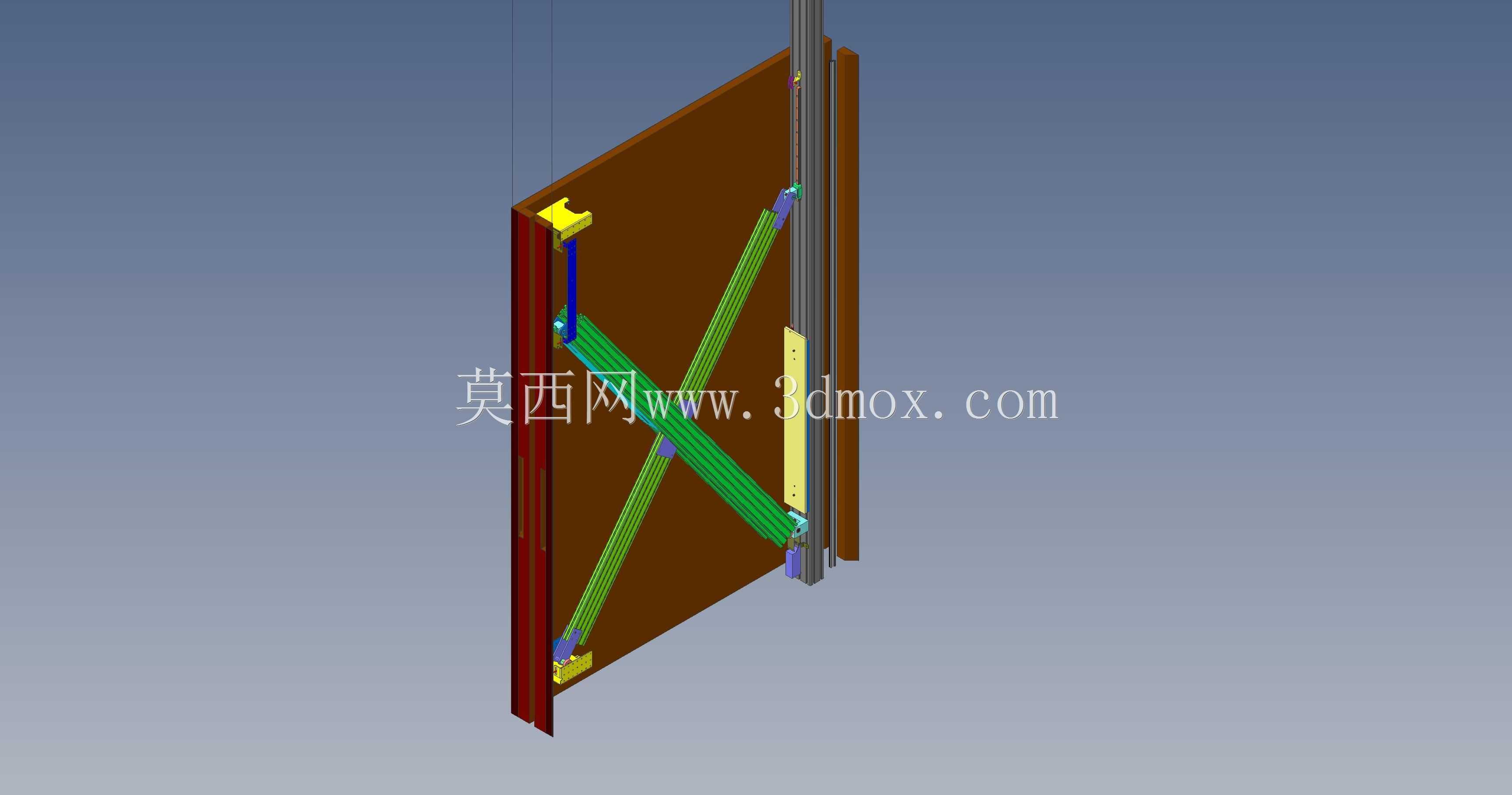

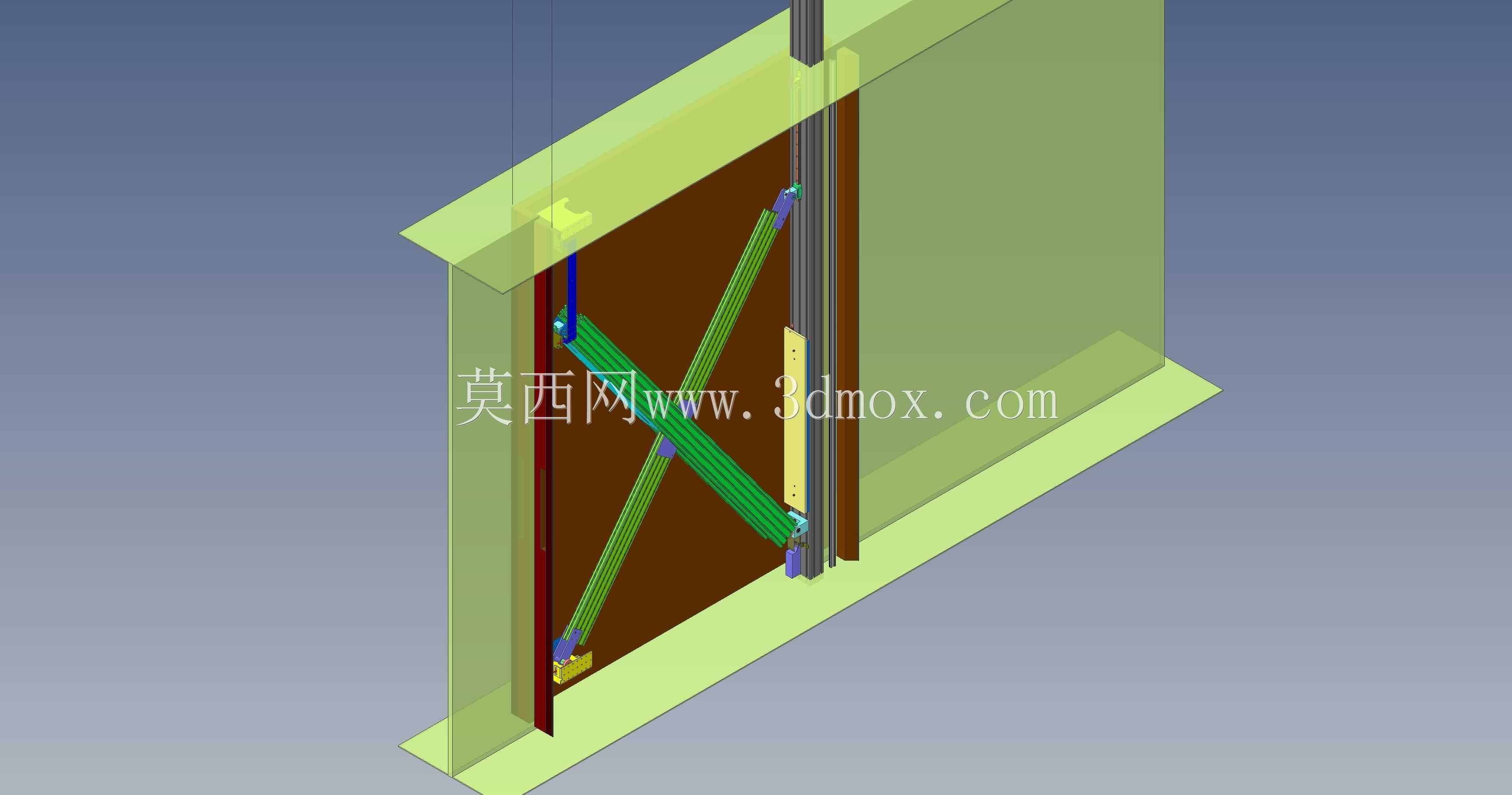

　　从受力逻辑来看，门扇的全部竖向载荷与倾覆力矩都由顶部轨道侧的悬臂支撑组件承担，门体侧边布置的交叉斜向撑杆是整个结构的关键传力部件：两根长撑杆呈X形交叉布置，两端分别铰接在门扇侧边的上下连接座与滑动挂架上，当门扇沿轨道横向滑移时，斜撑随门体开合角度同步转动，既约束门扇前后方向的摆动量，避免长尺寸门体悬臂伸出后出现下垂、晃颤，又把门扇自重产生的弯矩均匀传递到顶部的滑动滑车组上，不需要在地面额外设置支撑点。顶部滑车嵌入C型轨道的型腔内部，轨道采用开口朝下的冷弯型材，滑车的承重轮沿轨道内侧腹板滚动，侧向防跳轮卡在轨道翼缘内侧，即使门扇受到侧向风压或者意外推拉冲击，滑车也不会从轨道中脱出。

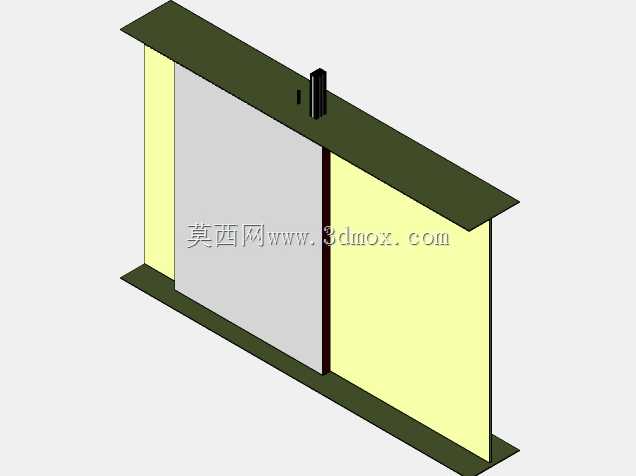

　　设计过程中首先要确认安装边界：顶部C轨需要固定在门洞上方的结构梁或者承重钢结构上，轨道的总长度需要覆盖门扇完全打开时的收纳位加上全关闭的封堵位，轨道底面与完成地面的净空高度就是门扇的通行净高，门扇本体的厚度加上侧边斜撑的运动包络厚度，需要在门洞侧方预留对应的收纳空间，保证门完全打开后门扇可以平行推移到门洞侧边的墙体旁，不会遮挡通行宽度。门扇面板采用平板式结构，所有传动、支撑构件都布置在门体与轨道相邻的侧边，门体朝向通道的正面没有外露的杆件、把手凸起，外观整洁。

　　建模时需要重点核对运动干涉：斜撑两端的铰接点回转半径要全程模拟，门扇从全关到全开的整个滑移行程中，交叉撑杆不能和门扇面板、顶部轨道、侧边固定墙体发生碰撞，滑车的轮距要和C轨内槽宽度匹配，预留合理的间隙避免滑动卡滞，门体的行程末端设置缓冲限位块，降低开合到位时的冲击。这类结构相比常规地轨平移门，省去了地面开槽预埋导轨的工序，后期维护只需要定期检查顶部滑车滚轮与铰接点的磨损情况，在对地面平整度要求高、通行设备类型复杂的工业与商用隔断场景中适配性很强。
