黎塞留自闭式黑色合页铰链结构

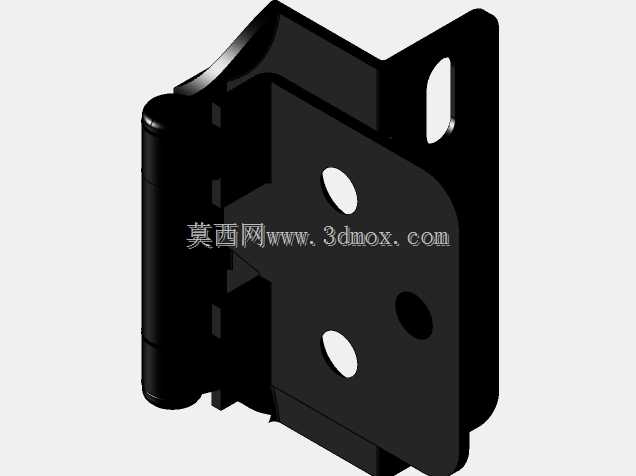

　　这款自闭铰链主要面向柜体、小型检修门、设备防护门及轻型门窗的转动连接场景，承担门扇与固定框架之间的铰接承载任务，并在门扇接近闭合位置时提供自动回位趋势，减少门体长期半开、碰撞框体或人工反复关门的操作负担。从结构上看，模型采用两片式页板加中部卷筒轴套的经典合页布局：一侧页板贴合固定立柱或门框，另一侧页板随门扇同步转动，中部同轴卷筒穿入销轴后形成稳定旋转副。页板表面预留多个安装孔，其中圆孔用于常规螺钉穿装固定，长圆孔则提供一定的位置调节余量，方便在现场装配时补偿门框与门扇之间的孔位偏差、累计公差以及后期沉降带来的错位。

　　黑色外观处理使其更适合深色柜体、工业设备外罩、视听机柜及对视觉一致性要求较高的装饰性门体，页板边缘做了过渡圆角与折弯加强，既降低装配时的锐边风险，也提升薄板页片在螺钉压紧后的抗变形能力。自闭功能的实现依赖卷筒内部或铰接区域的弹性复位结构，门扇开启过程中复位元件积蓄力矩，释放后带动页板回转；设计时需要重点控制复位力矩曲线，在轻载门体上既要保证闭合到位，又不能因力矩过大造成门扇猛烈撞击、噪声过大或使用者开门费力。

　　建模过程中，页板、卷筒、安装孔与圆角特征均按实体零件关系组织，旋转轴线与两片页板的贴合基准保持同轴、共面约束，便于后续检查开启角度、干涉范围和螺钉装配空间。外形边界方面，页板宽度、卷筒外径和展开高度决定了门扇关闭后的外露轮廓，安装时需在门框侧边预留卷筒容纳间隙，并确认页板厚度不会与密封胶条、包边或相邻钣金发生摩擦。对于嵌入式柜门，还要校核页板螺钉头沉入后的表面高差，避免门扇转动时刮擦框体。

　　在工程选型中，这类铰链适用于频繁开合但载荷较轻的门系，设计人员可依据门扇重量、宽度、重心位置和开启角度核算单只或多只铰链的承载分配；三维装配时将铰链固定孔与门体骨架孔位联动，可提前暴露螺钉工具空间不足、门缝不均、复位后锁舌对中等问题，从而减少样机反复修配。
