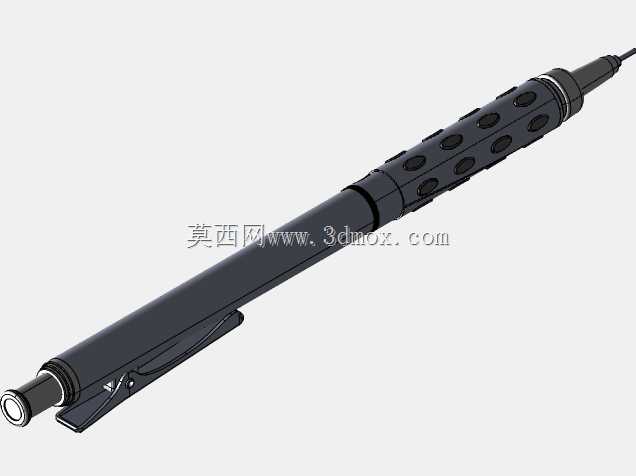

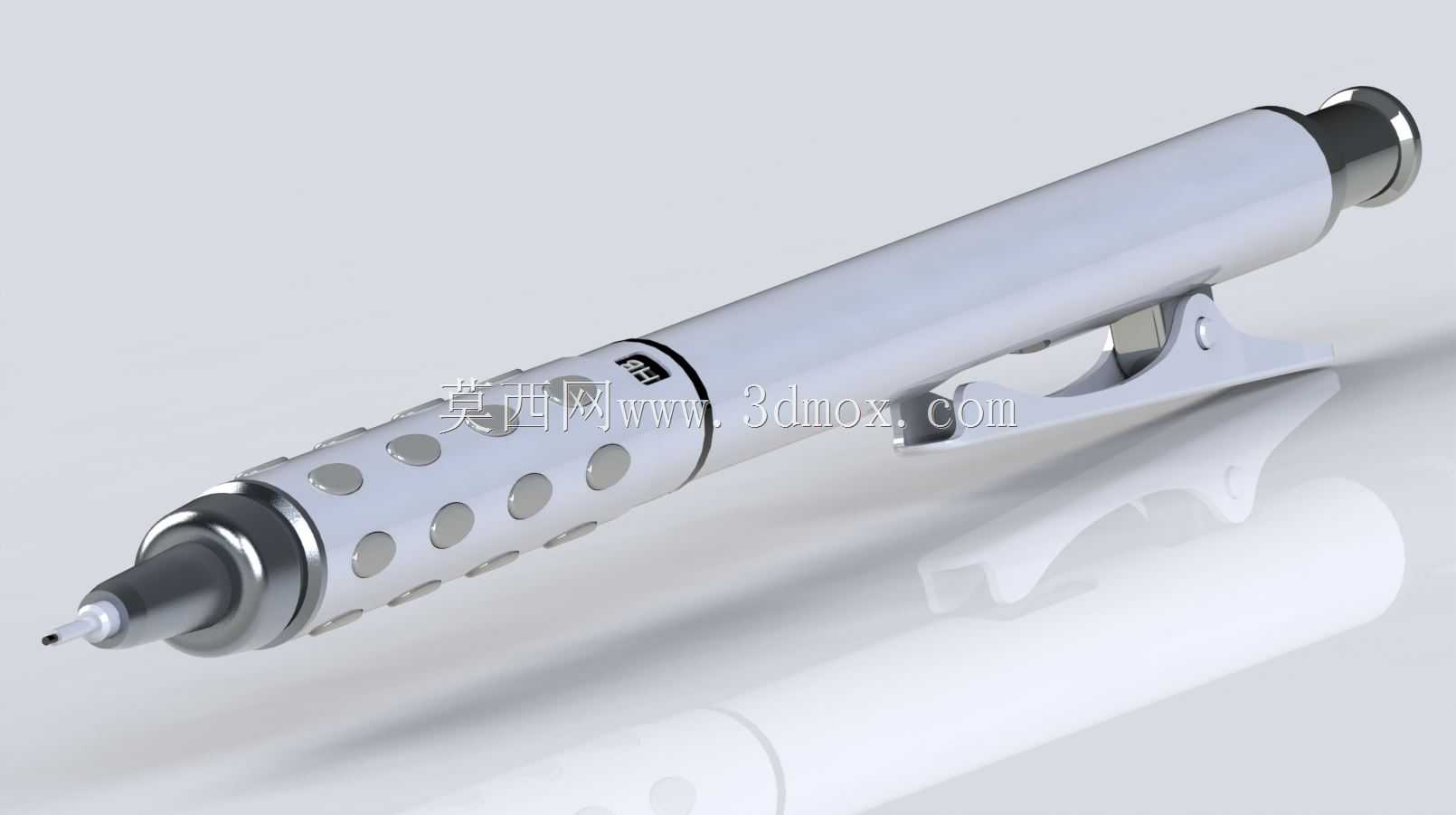

派通PG1015自动铅笔精细结构建模

　　这款自动铅笔的三维结构围绕工程制图、手绘草图与日常精密书写场景展开，建模时优先还原笔身各零件的装配关系与握持使用逻辑，而非仅做外观曲面。笔杆前段采用密集圆孔镂空握区，圆孔沿握持段周向与轴向规律排布，既减轻整笔重量，又在手指接触位置形成稳定的防滑边界，长时间握笔绘图时不易打滑；镂空区域下方为金属内管，外部包裹薄壁装饰套筒，各层零件之间保留合理装配间隙，避免实际装配时出现卡滞。出芯机构位于笔身内部，包含笔尖金属锥套、铅芯护管、夹紧卡爪、复位弹簧与尾部按动帽，按动尾帽时卡爪松开并向前推送铅芯，松开后弹簧带动卡爪回缩锁紧铅芯，整套运动行程控制在毫米级，建模时需保证各运动件同轴度，避免出芯过程中铅芯偏折。笔夹采用弹性金属片结构，

　　根部通过转轴与笔身上部连接，夹持段做圆弧过渡，可稳定夹在笔记本、绘图本封皮或工装口袋上，反复开合不易产生塑性变形。笔身主体为细长圆柱形态，外径适配成年人握持尺寸，笔尖锥段逐步收窄，绘图时视线可无遮挡对准纸面线条，尾部按动帽略粗于笔杆，按压时受力均匀。整笔各零件拆分清晰，金属笔尖、笔夹、尾帽与塑料笔杆的材质分界明确，装配时从笔尖到尾帽依次同轴拼接，无错位干涉。该结构建模可用于文具产品结构验证、握持人机工程分析、出芯机构运动仿真，也可作为精密细长类日用品装配设计的参考案例，帮助结构工程师理解小型文具内部零件的配合公差、运动路径与外观一体化设计思路。
