微型直流行星减速齿轮电机结构

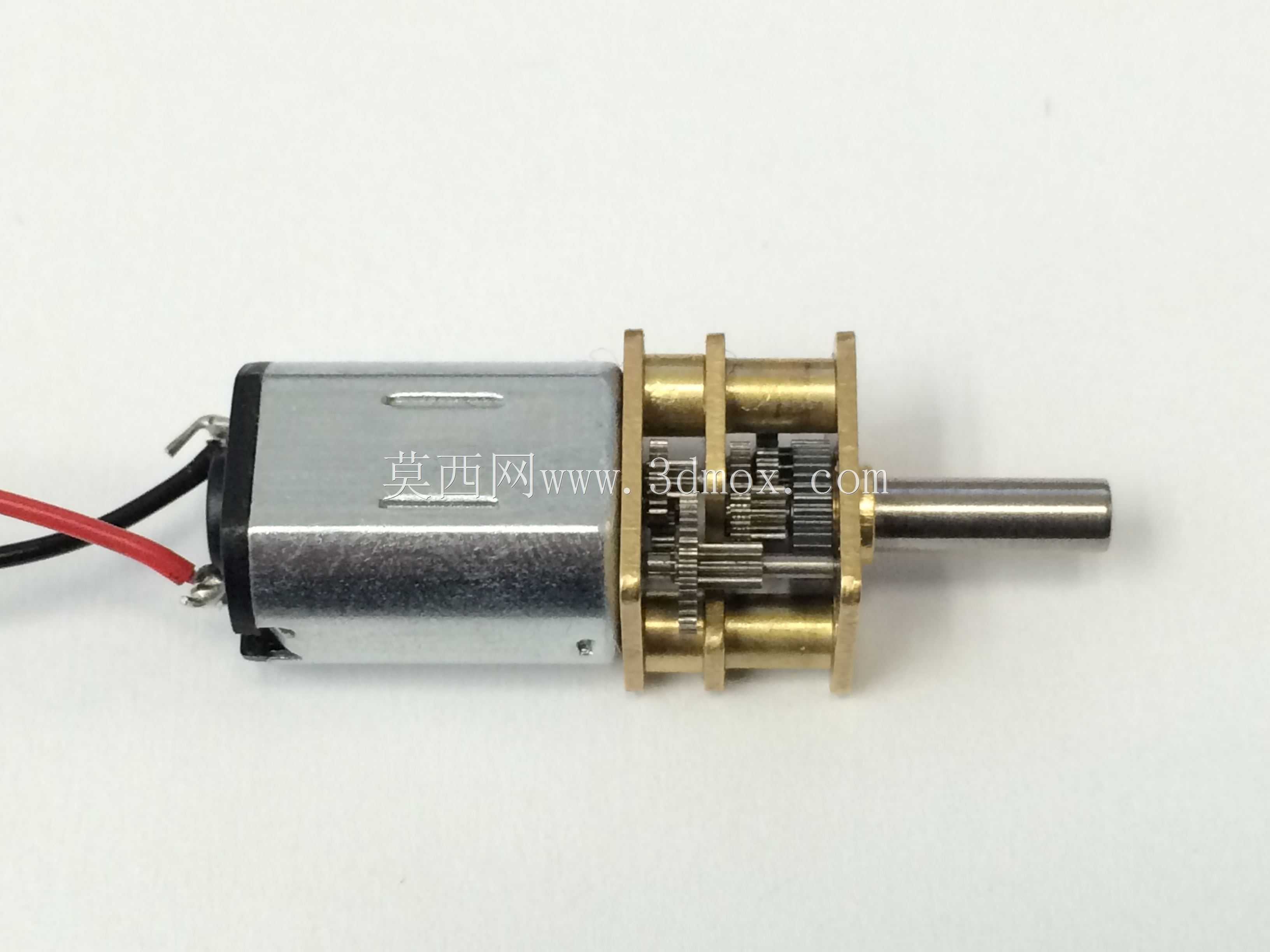

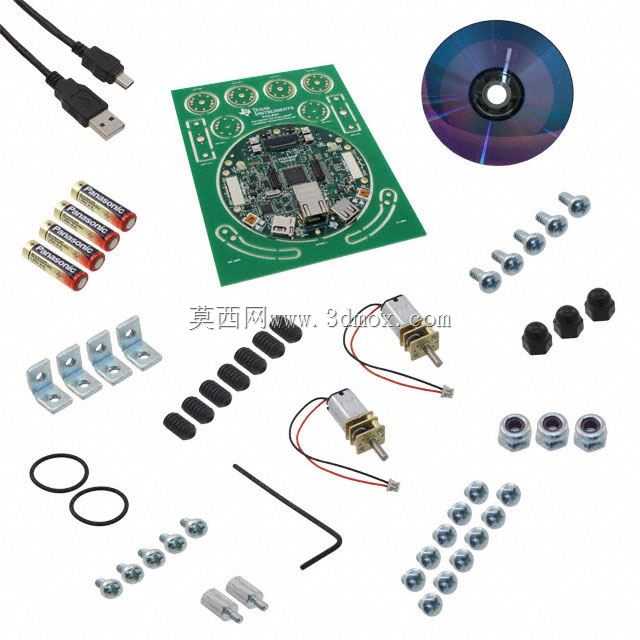

　　这类微型齿轮减速电机常见于空间受限但需要低速大扭矩输出的小型执行机构中，例如教学评估板、小型机器人底盘、智能门锁、医疗推送装置、自动阀门、摄像头云台以及各类桌面自动化模组。整机由直流驱动电机、多级齿轮减速箱、输出轴、前端安装法兰和支承板组成，建模时需要把电机筒身、端盖、齿轮腔、输出轴伸和安装孔位作为一个完整装配体来处理，而不能只表现外观圆柱。

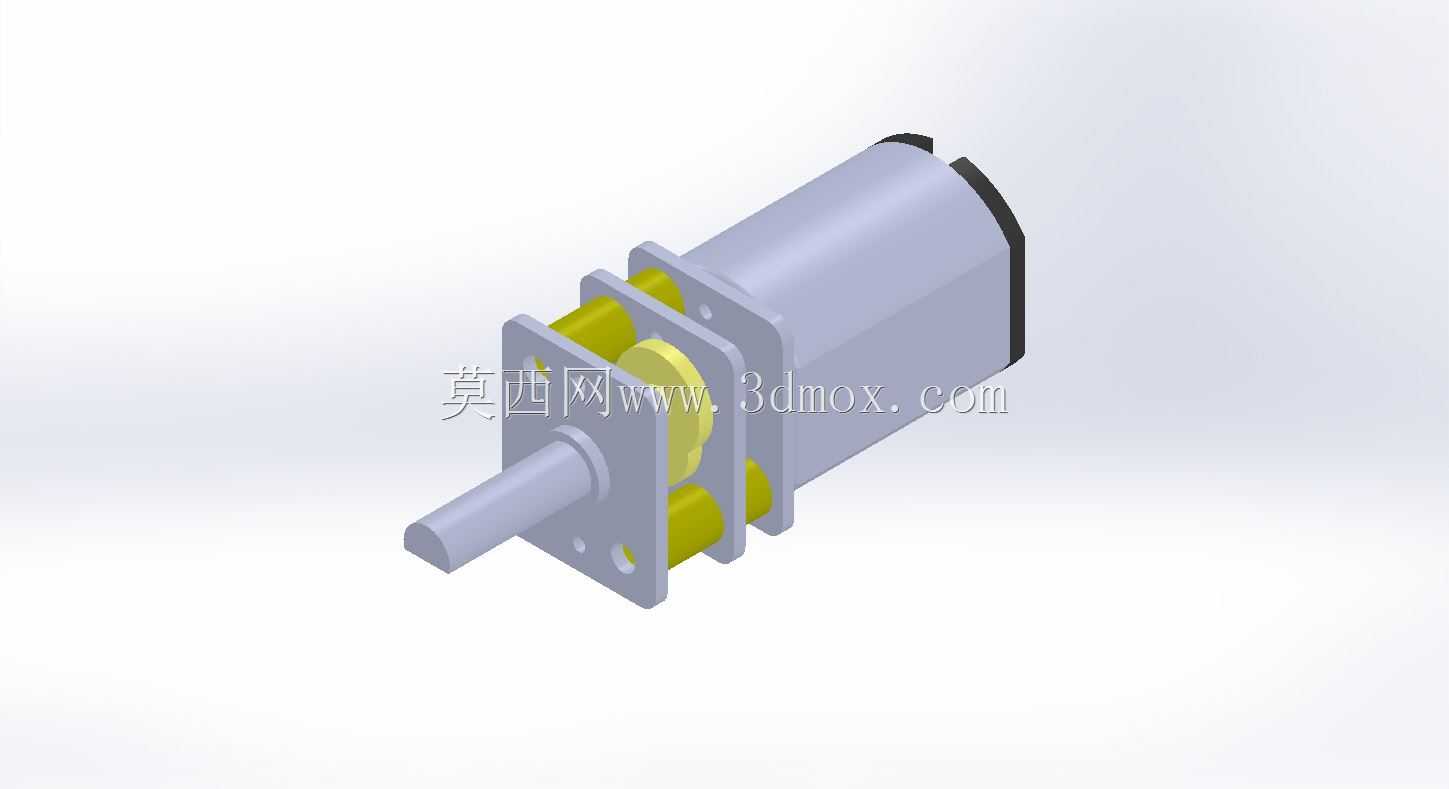

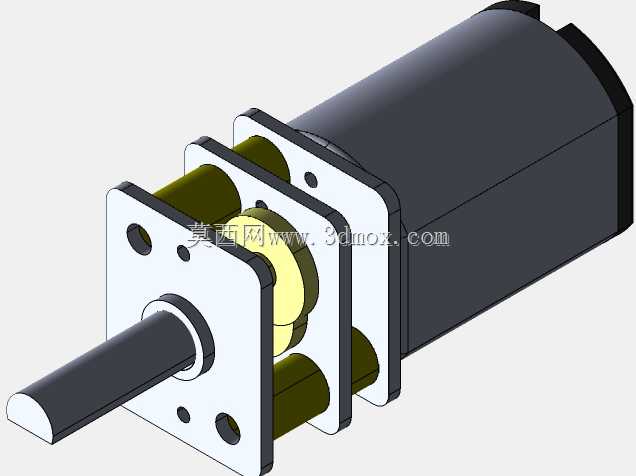

　　从实际用途看，后端电机负责提供较高转速的原始动力，前端齿轮箱通过多级小模数齿轮降速增扭，使输出轴获得适合驱动负载的转速和转矩。齿轮副之间的中心距、齿宽、轴向间隙和支承位置直接影响传动平稳性；输出轴通常承受径向力和少量轴向力，因此前端轴承位、轴肩和衬套区域需要保留足够壁厚。模型中黄色齿轮件与灰色壳体、轴件形成明显区分，便于在装配检查时识别传动链、判断啮合关系，并为后续工程图中的件号划分提供依据。

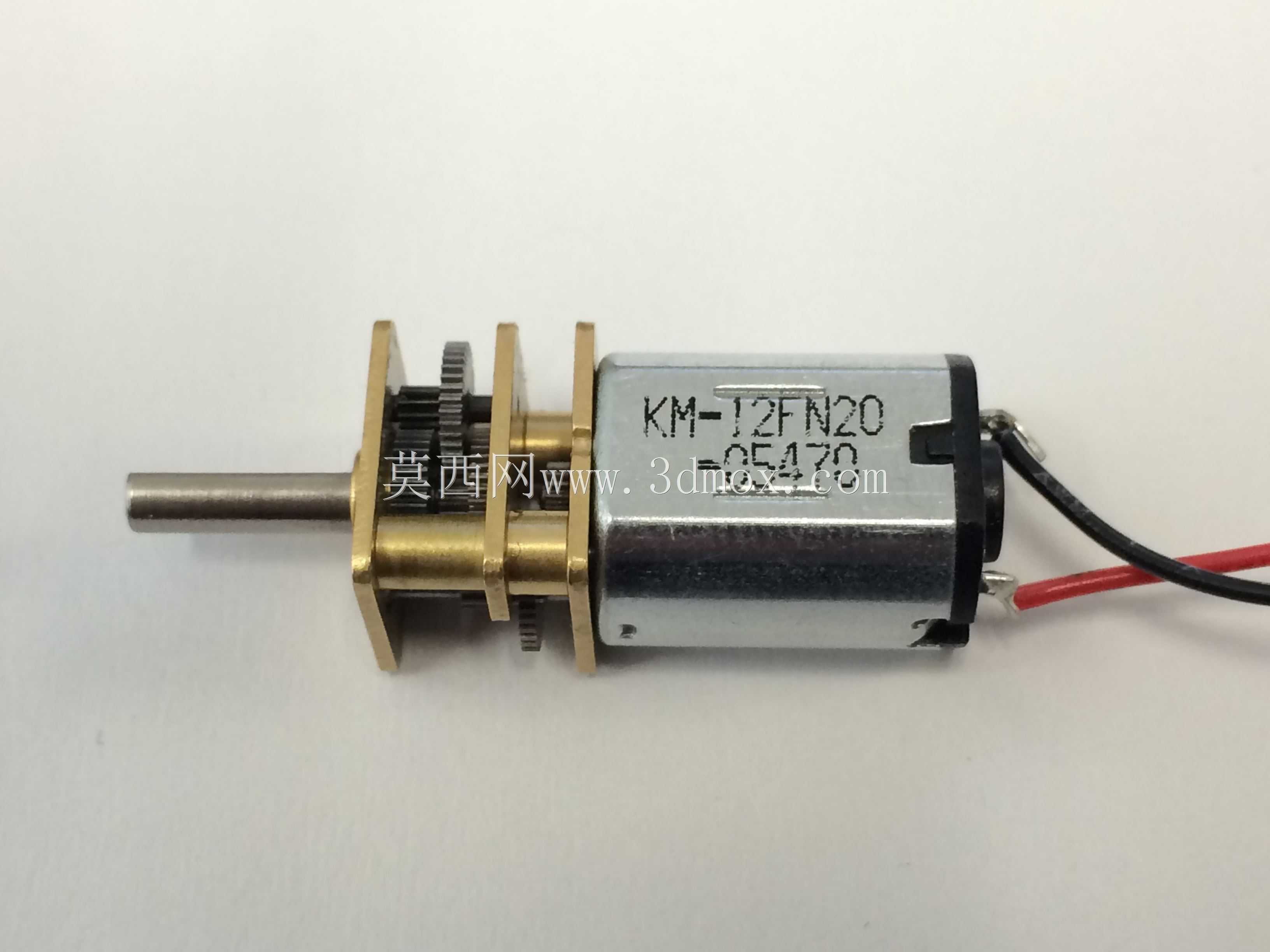

　　外形边界上，筒形电机段构成主体长度，减速箱段在前端形成方形或近方形安装面，输出轴沿电机轴线向前伸出。安装时应重点控制前端法兰面到轴端的距离、安装孔间距、孔径、轴径以及轴伸长度，这些尺寸决定电机能否落入设备支架并与联轴器、齿轮、摇臂或轮组准确对接。若用于轮式机器人，轴中心高和轮系安装位要同步校核；若用于摆臂或推杆，则需关注输出轴键接、扁位或螺纹连接方式，避免空载转动和装配干涉。

　　设计思路上，先以电机外壳确定主轴线和最大外径，再沿轴向布置减速箱内腔、齿轮轴、输出轴和前端盖板。齿轮排布应紧凑，同时给齿顶圆、壳体壁厚和润滑空间留出余量；前端支承板承担安装定位作用，孔位需要与周边支架孔系一致。三维建模过程中，齿轮可按渐开线齿形或简化齿形表达，但装配关系必须真实，轴、衬套、齿轮、壳体之间应体现同轴、贴合和限位关系。对于选型人员，该结构能够直观判断电机长度占用、输出方向、固定方式和外部连接接口；对于结构工程师，则可据此开展支架设计、干涉检查、运动仿真和维护拆装分析。
