俄式龙卷风火箭炮吊耳铰接连接支座

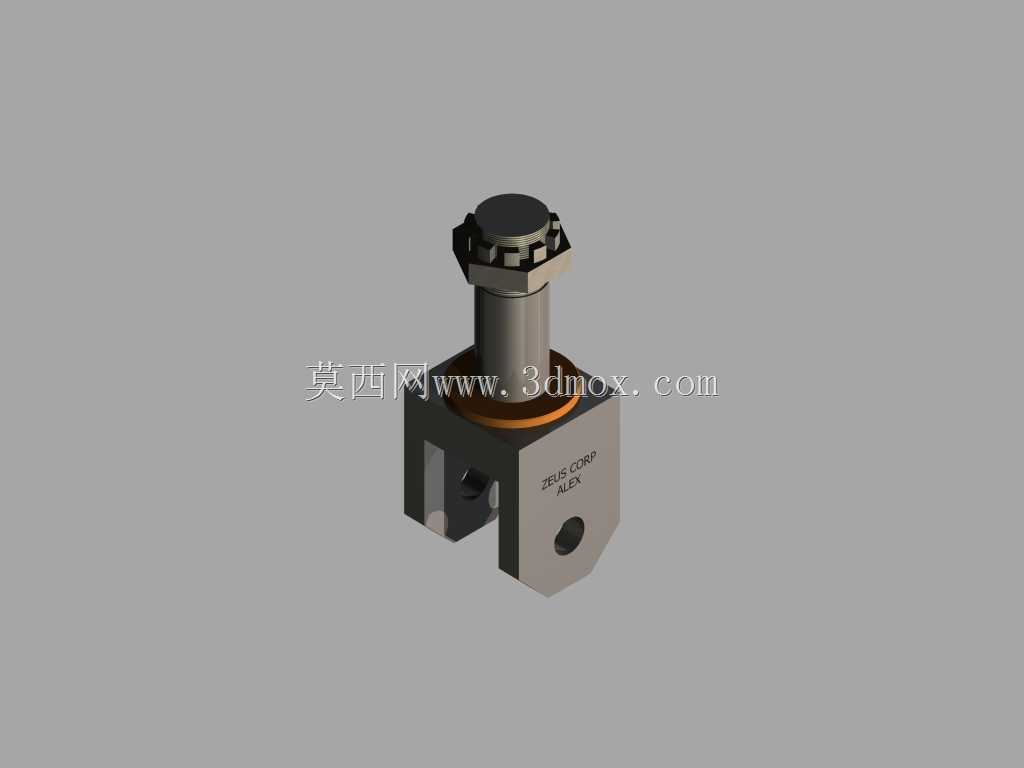

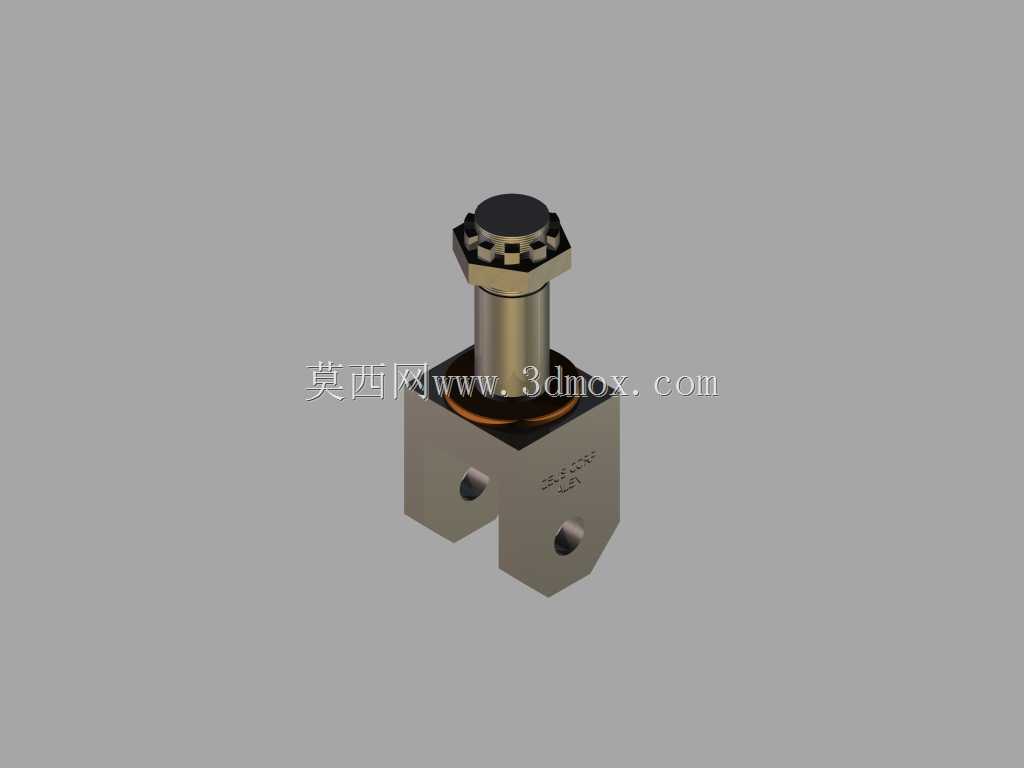

　　该铰接支座结构常见于车载多管火箭发射装置的定向管起落架与回转基座之间，承担发射架俯仰摆动过程中的载荷传递与铰接定位功能，属于武器装备悬挂支撑系统里的典型承力连接件。整体结构由下部叉形铰接座、贯穿连接螺栓、顶部自锁防松螺母三个核心部分组成，下部叉座采用分体双耳式布局，两个平行支耳上同轴加工出销孔，用于穿装铰接销轴，将支座与下方的回转支撑耳板形成可相对转动的铰接副，支耳外侧做了倒角修形，避免装配过程中棱边刮伤配合零件，也消除了热处理环节的应力集中风险。叉座顶面加工出与螺栓杆部配合的定位止口，螺栓从下往上穿过叉座中心的通孔，杆部上段延伸出支座顶面，顶端装配带尼龙嵌件的六角自锁防松螺母，

　　螺母周边的滚花防滑结构可在发射冲击振动环境下避免螺纹副出现松脱退牙。从安装边界来看，双耳支耳的销孔中心距、叉口开合宽度直接决定了配对铰接耳板的厚度允许范围，装配时销轴穿过两侧支耳与中间配对耳板的同轴孔后，两端加装开口销完成轴向限位，预留的转动间隙需要控制在合理区间，间隙过小会导致俯仰动作卡滞，间隙过大则会在发射后坐冲击下产生异常撞击磨损。螺栓的外露螺纹长度需要匹配上方连接构件的安装厚度，螺母拧紧后预留2到3牙螺纹外露，既保证锁紧行程足够，也避免螺纹过长干涉周边的发射管路布线。这类铰接支座在实际工况中需要承受火箭弹发射时的瞬时后坐冲击力、行军状态下的路面颠簸交变载荷，以及高低机驱动俯仰动作时的扭转作用力，

　　因此建模过程中需要重点还原销孔的同轴度公差、螺纹副的配合规格、各承力面的接触关系，不能随意简化双耳的壁厚与圆角过渡结构。在装备维护场景中，该部件属于易受冲击磨损的连接件，长期使用后销孔会出现椭圆变形、螺纹段会产生冲击拉长，三维建模时完整保留各部分的结构细节，可直接用于后续的备件测绘替换、装配干涉校验，也可在改装场景中校核更换更高强度螺栓后的支座承载余量，核对铰接点的转动行程是否会和周边的发射管、液压管路发生运动干涉。叉座侧面的刻印标识位也做了还原，可用于备件编号标注，方便战场抢修时的零件快速识别配对。
