通讯设备夹持式前置支撑固定臂

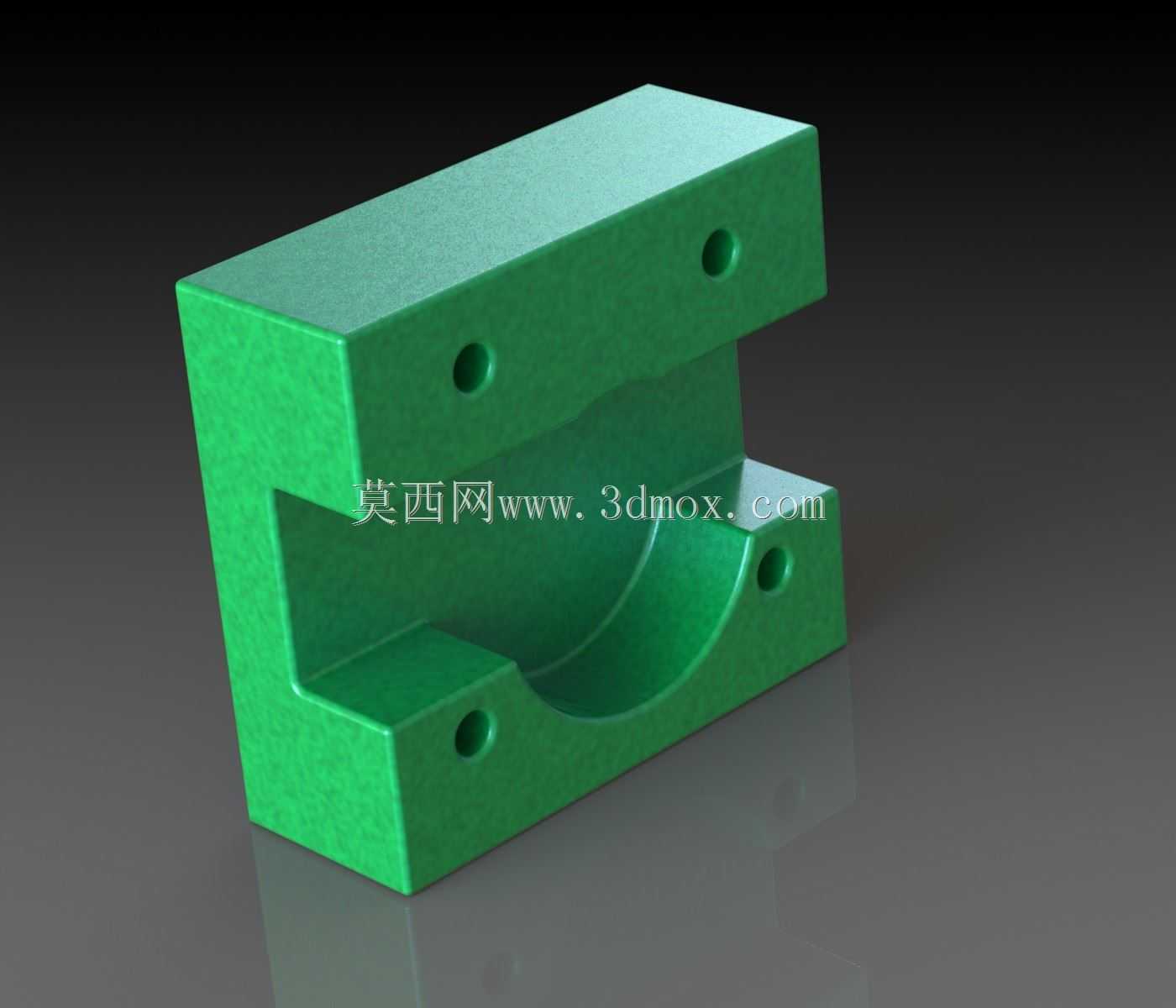

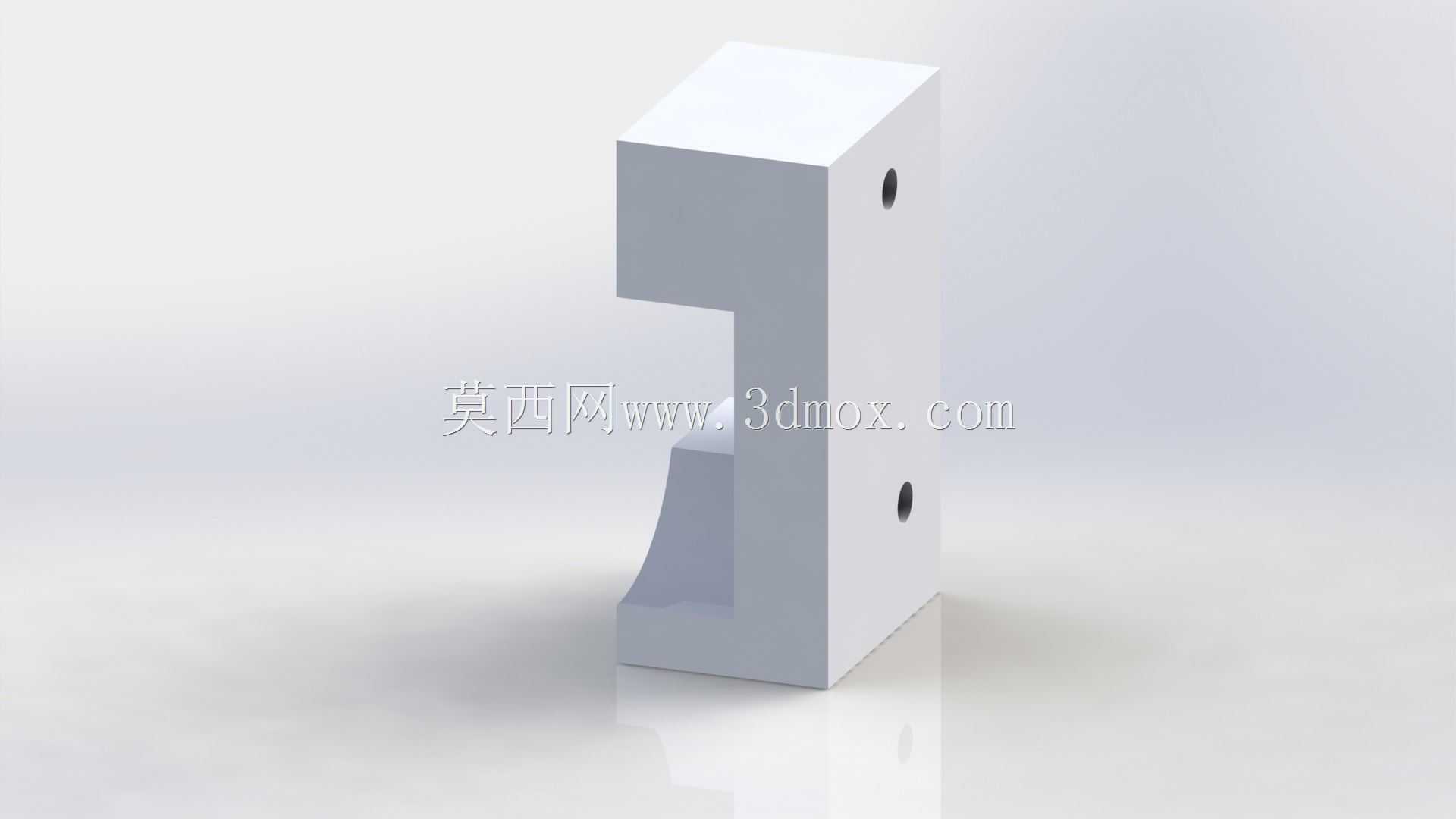

　　该支撑固定臂多用于通讯终端工装、桌面检测治具以及小型外设装配工位，承担侧向夹持、定位承托与安装基准衔接的作用。构件主体采用立式块状布局，一侧为平整安装立面，另一侧延伸出带承托曲面的钩状卡口，可在不额外增加复杂锁紧件的情况下，对柱状或薄壳类通讯部件形成侧向限位。立面预留两处同轴安装孔，孔位沿竖直方向分布，间距适配常规治具基板的孔格排布，安装时可通过紧固件直接锁附在铝板、亚克力板或钢制工作台面上，装配后整体悬伸长度较短，刚性表现稳定，不易在反复取放工件时产生偏摆。

　　从受力路径来看，外部载荷先由前端钩口承接，再经中部过渡腹板传递到后侧安装立面，腹板与立板交接处做了加厚处理，避免悬臂根部出现应力集中；前端承托位置设置圆弧过渡面，既能够贴合被支撑件的外壁轮廓，也可减少硬接触造成的表面压痕。上部横向凸台主要承担竖直方向的限位，当工件从上向下置入工位时，凸台下端面可作为高度方向的止挡面，配合下部曲面托块形成上下双向约束，工件装入后不会出现竖向窜动。

　　建模过程中先以安装立面作为基准平面，确定两孔中心距与立板总高，再按照悬臂伸出量绘制前端卡口轮廓；钩口内侧的让位槽宽度需结合被夹持件的外形尺寸预留装配间隙，槽底圆角不能过小，否则在3D打印或铣削加工时容易出现清根困难。立板厚度方向保留足够的实体余量，既保证攻牙孔有充足啮合长度，也能降低薄板受侧向力时的弹性变形。整体外形没有复杂曲面，加工方式可选择CNC铣削、铝板折弯焊接或工程塑料3D打印，不同工艺下只需对孔口倒角和根部圆角做小幅调整。

　　在实际产线布置中，这类支撑臂常成对使用，左右分列于工件定位区两侧，分别承担导向与夹紧功能；也可单只安装在检测工位旁，作为扫码枪、通讯模块或测试探针的停靠支架。安装边界方面，后侧立面需要与安装基板完全贴合，凸台前方需预留工件取放空间，下部托块下方应留出排屑与清洁间隙，避免长期使用后灰尘、碎屑堆积在卡口内影响定位精度。结构设计上兼顾了装夹效率与重复定位一致性，适合小批量多品种通讯产品的柔性工装配置。
