带圆角安装底板立式铰接支座结构

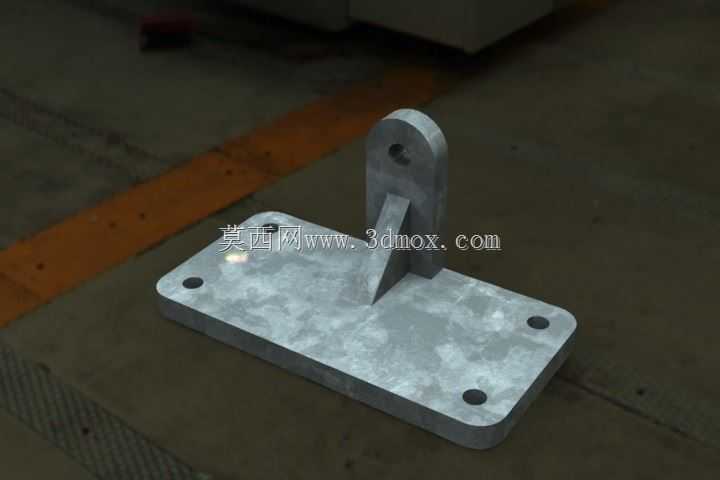

　　该支撑铰接件常见于轻型工装夹具、输送线侧边挡停机构、小型设备翻盖联动以及通讯终端周边辅助支架中，承担把上方摆动或吊挂载荷传递到设备基座平面的作用。底板采用四角倒圆的矩形板结构，四个角点附近布置沉孔或通孔，安装时可直接贴合型材台面、焊接机架面板或机加工基板，避免尖角在装配和维护过程中划伤线缆与操作人员。底板厚度方向保留了足够的实体材料，使螺栓预紧后接触面不易出现局部压陷；孔位分布靠近板边，又留出边距，兼顾扳手操作空间和板边强度。

　　立板从底板中部向上延伸，顶部做成带同轴孔的耳板形式，孔位用于穿入销轴、螺钉或小型转轴，形成单自由度铰接关系。耳板外侧圆弧过渡，既减少应力集中，也让销轴装配时对中更方便。立板与底板之间设置三角形加强筋，筋板沿受力方向布置，能够把耳板孔处承受的横向力和弯矩分散到底板较大区域，降低焊缝或整体成型位置的应力峰值。对于反复摆动、轻微振动或存在侧向拉扯的工况，这种筋板结构比单纯直立薄板更不容易出现根部开裂。

　　建模时需要重点控制底板安装面与耳板孔轴线的空间关系：底板下表面作为安装基准，应保持平面连续；耳板孔轴线与底板平面平行，孔中心高度决定与之配合的连杆、摇臂或翻盖回转半径。若用于设备外部支架，还要核对销轴孔到加强筋侧面的间隙，保证配合件在设定摆角内不与筋板干涉。底板圆角半径、孔径与边距可按实际载荷调整，孔位适合采用标准内六角圆柱头螺钉或外六角螺栓固定；当设备面板较薄时，可在背面增加垫板或采用铆螺母，以提高连接可靠性。

　　整体外形为低矮底板加高立耳的组合，占用平面面积较小，竖直方向提供明确的铰接点，适合在空间受限的机架侧面完成支撑、吊挂、限位和联动。结构没有复杂曲面，加工路线可选择板材切割后焊接修形，也可直接铸造成型后加工孔面；三维设计中应保留底板孔、销轴孔、加强筋和圆角过渡的完整特征，便于后续工程图生成受力校核与装配干涉检查。
