紫铜感应加热螺旋盘管线圈结构

　　这套螺旋盘管结构在工程现场最常见的使用场景，是高频感应加热设备的工作端，也可作为小型沉浸式换热盘管布置在槽体内部。做感应加热工况时，交变电流通入盘绕的铜管，在围合的内腔空间形成集中交变磁场，待加热的金属工件从线圈中空区域穿过或放置在腔体内部，依靠涡流效应快速升温，常配套在金属钎焊、小件淬火、线材热锻、塑胶接头热装配工位上；作为换热部件使用时，管内通冷却水或者导热介质，螺旋段完全浸没在槽液中，依靠大接触面积完成冷热交换，两根平行引出的直管段直接对接设备管路接口，不需要额外加装转接弯头。

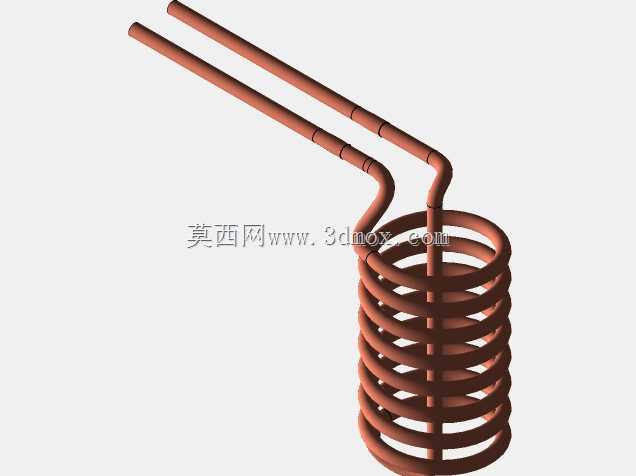

　　结构设计上整体采用等径紫铜铜管连续弯制而成，下部有效工作段为等螺距多层圆柱螺旋排布，每一圈盘管的同轴度、圈间距保持一致，保证磁场分布或者换热接触面积均匀，不会出现局部场强过高、局部换热死区的问题；螺旋段顶端通过两个小曲率90度弯管过渡，将两根管路平行向上引出，引出段保持平直且预留足够的直线长度，现场安装时既可以直接套入设备绝缘固定座完成定位，也方便对接快插接头、焊接管路法兰。弯管位置的弯曲半径严格控制在铜管允许的最小弯曲半径以上，弯制过程中不会出现管腔截面压扁、褶皱、内壁堵塞的问题，保证管内冷却介质流通截面积全程恒定，避免大流量通水时局部压损陡升。

　　建模过程中先绘制螺旋路径引导线，再沿路径扫描等径圆管实体，两端引出直管段与螺旋段做连续相切过渡，所有弯折位置做圆滑曲率处理，还原真实弯管加工的成型形态。安装边界方面，螺旋段的外径为工作区最大轮廓尺寸，设计配套固定工装时内腔避让尺寸需要略大于螺旋外径，两根引出管的中心距、平直段长度都预留了足够的安装操作空间，现场布置时螺旋段与待加热工件之间保留均匀的绝缘间隙，引出管对接管路后做好绝缘隔套，避免工作过程中出现接地短路问题；盘管整体无拼接焊缝，整体弯制的结构既降低了通水渗漏风险，也保证导电截面积全程一致，减少大电流工作时的不必要发热损耗。
