深沟球轴承保持架组件三维结构

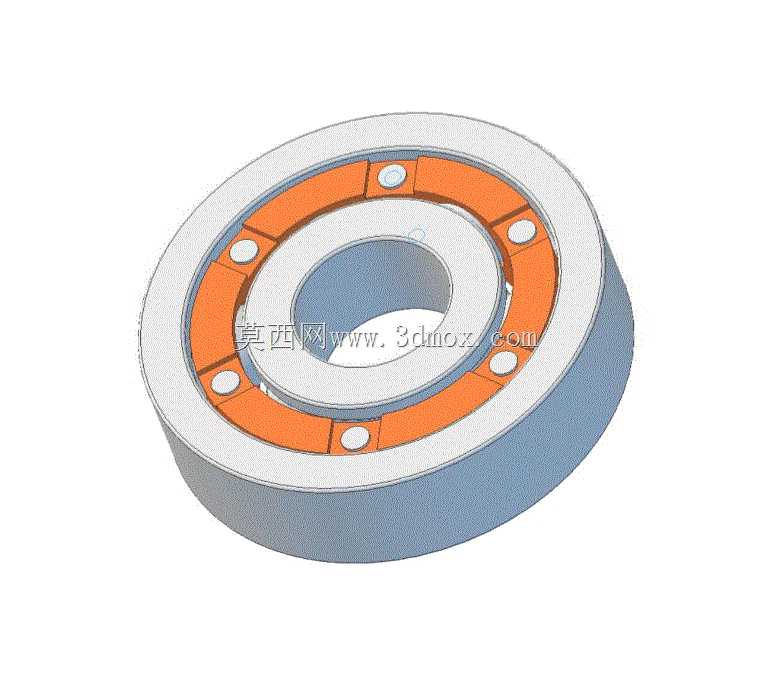

　　这套三维结构呈现的是滚动轴承内部装配关系，外圈、内圈、滚珠与分段式保持架的相对位置完整还原，橙色保持架沿圆周均匀兜住钢球，将滚动体等距分隔，避免相邻滚珠直接接触产生摩擦与卡滞。在实际传动场景中，该类轴承广泛布置在电机输出端、减速器输入轴、机床主轴箱、输送辊道支承位以及家电回转机构中，核心作用是为旋转轴提供径向支承，同时可承受一定比例双向轴向载荷，把轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动损耗。建模过程中先确定内外圈滚道的曲率半径，滚道圆弧半径略大于钢球半径，保证钢球与滚道为点接触适配，既留有合理润滑脂存储间隙，又避免运转时出现应力集中。保持架采用分段波浪式结构，兜孔位置与钢球球面做间隙配合，周向等分角度严格按照钢球数量计算，

　　相邻兜孔中心夹角误差控制在建模公差范围内，防止滚珠排布疏密不均导致运转时载荷分布偏移。外形边界上，轴承外径与安装座孔采用基孔制过渡配合，内径与转轴轴颈采用基轴制过渡配合，轴向宽度尺寸匹配轴承座的止推台阶，安装时内圈靠轴肩定位、外圈靠座孔挡边限位，不需要额外轴向锁紧即可承受常规工况下的窜动力。设计阶段同步校核了滚动体的公转与自转自由度，保持架不限制钢球自身转动，仅约束其周向相对位置，内外圈的端面倒角做了圆角处理，既避免压装时锐边划伤安装配合面，也能在装配引导时起到导向作用。滚道表面与钢球接触区域在结构建模时预留了表面粗糙度的工艺考量空间，保持架材质常用冲压钢或者工程塑料，低速轻载场景下塑料保持架可自润滑降低噪音，

　　重载高速工况下钢制保持架强度更高、抗温升变形能力更强。整套模型把轴承各零件的装配层级清晰拆分，可直接用于传动系统的干涉校验，也能在设备选型阶段直观核对轴承安装空间，确认轴系跨距、支承位尺寸与轴承额定载荷区间的匹配度，避免选型时出现外径过大无法装入座孔、内径偏小无法穿过轴颈、宽度不足导致轴向定位失效等实际装配问题。
