X4CELL托盘自动化上下料工作站

　　这套工作站面向机加工车间的工件转运与托盘循环，核心是把机床、料库、机器人搬运和人工操作界面整合在一条紧凑产线上。现场常见的使用方式，是操作员在外侧工位完成装夹、扫码或确认，托盘进入内部缓存区后，由搬运机构按节拍送至加工设备，加工完成再回到卸料位置，减少人员在设备间反复搬运。

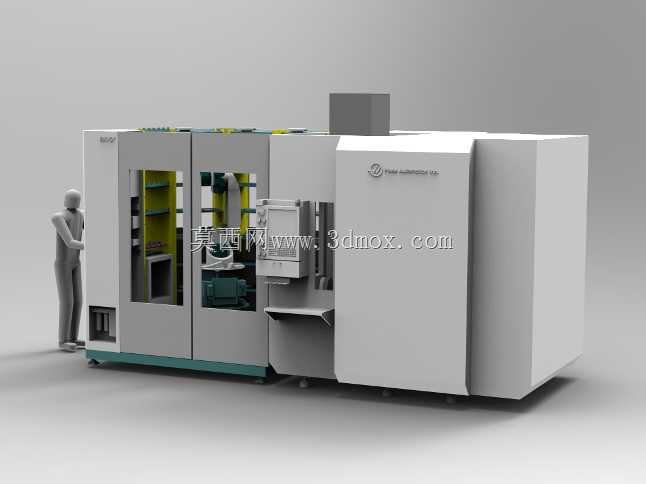

　　从布局上看，设备采用长条形封闭柜体，左侧设置带观察窗的维护门，内部可见分层料架和竖直运动空间；中部布置操作面板、取放口和托盘输送位置；右侧为较大的箱体段，可容纳驱动、控制或机床侧接口。柜体底部留有调平与固定区域，侧面设置检修门，正面保留人机交互高度，适合沿车间通道布置，也方便与既有机床并排联线。

　　建模时需要重点处理托盘流转路径。托盘在缓存、等待、抓取、加工和返回之间切换，机构运动不能与门框、料架、护罩发生干涉。机器人或机械手末端执行器应围绕30kg级托盘搬运考虑，抓取点需保持稳定，托盘直径、支撑面和定位销位置要与工位一致。料架分层设计不仅要容纳规定数量托盘，还要保证每层取放空间、传感器安装位置和维护余量。

　　外护罩并非单纯遮挡板。前门观察窗用于确认内部动作，封闭外壳可降低切屑、切削液和噪声外溢；顶部凸出区域对应排风、电气或提升机构空间；中部开口承担托盘进出，周边需要考虑安全距离、防误入和急停布置。操作面板放在人员易触及的位置，显示与按钮高度符合站立操作习惯，旁边留出暂存和检查空间。

　　安装边界方面，这类设备应按整体长度、深度和高度预留维护通道。正面需要人员装夹与卸料空间，背面或侧面应保证柜门可开启、电气元件可检修；地脚位置承受柜体和满载托盘载荷，地面平整度会影响托盘定位精度。与机床联线时，还要核对交接高度、输送方向、信号点位和安全联锁，避免单机模型合理但整线对接时出现高度差或路径冲突。

　　结构表达上，模型把柜体钣金、内部料架、托盘工位、操作面板、人形操作参照和设备接口都做了实体化呈现，适合用于方案评审、产线布局、干涉检查和自动化上下料教学。设计思路不是突出单一机器人动作，而是围绕托盘从人工装夹到自动缓存、设备交接、再回流的完整流程，使空间占用、人员操作和设备维护在同一工作站内取得平衡。
