集装箱式风光互补微能源站结构

　　这套结构面向远离公共电网的临时营地、海岛补给点、野外施工区、应急救灾现场以及小型分布式能源项目，核心思路是把发电、储能、逆变和配电环节压缩到标准集装箱运输边界内，使设备到场后不需要大规模土建，只需完成基础找平、线缆连接和朝向调整即可投入运行。整体采用ISO 40英尺集装箱作为承载与运输基准，箱体既承担设备舱功能，也作为上部风力发电单元和外部光伏阵列的安装基准。建模时需要重点控制集装箱角件、底梁、立柱与内部设备支架之间的载荷传递路径，避免风载和吊装载荷直接作用在薄板围护结构上。

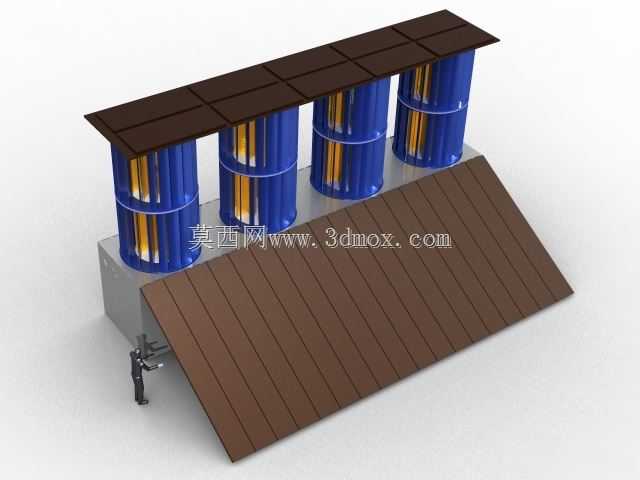

　　装置上部布置四组垂直轴风轮，风轮采用双层叶片结构，外轮廓与集装箱顶部保持安全间隙，便于在低风速和风向频繁变化的环境中捕获风能。垂直轴方案对来流方向不敏感，不需要复杂偏航机构，适合无人值守场景。顶部深色盖板承担遮阳、检修平台和上部防护作用，其下方预留风轮支撑、轴承座、传动或发电模块的安装空间。结构设计时应校核风轮脉动载荷、集装箱顶梁抗弯能力以及支撑立柱与箱体连接节点的疲劳余量。

　　箱体侧部展开大面积光伏板，板面采用倾斜布置，以提高太阳辐射接收效率，同时在运输状态下可收回并贴合集装箱外侧轮廓。光伏支架与箱体侧壁、底部铰接点需要同时满足展开锁定、运输折叠和现场快速就位三种状态。模型中可见板面分块清晰，边框、铰链、斜撑和限位结构均围绕快速部署展开；斜置面板还能在一定程度上阻挡侧向风沙直吹设备舱，改善户外运行条件。

　　集装箱内部用于容纳电池储能、变流器、控制柜、通风散热和消防辅助设施。前置能源系统在出厂前完成主要装配，现场工作量集中在外部电缆、接地、光伏展开和风轮检查。运输时，风轮、光伏板和附属支架随集装箱整体移动，符合多式联运和吊装作业习惯；运行时，风电与光伏出力经储能系统平抑波动，再通过配电接口向负载供电。建模过程中应保留设备舱开门空间、散热通道、维护通道和吊装点，尤其要核对展开后的光伏板边缘、风轮旋转包络与人员操作区域之间的安全距离，使结构既能满足集装箱运输尺寸限制，又能在现场形成稳定的独立供能单元。
