轨道隧道高压清洁作业车结构设计

　　该轨行式隧道清洁装备主要面向城市地铁区间、山岭铁路隧道及地下管廊轨道段的常态化养护场景，作业时沿标准钢轨走行，针对隧道内壁积尘、轨道道床淤积杂物、接触网周边落尘、施工残留泥浆结块等污物完成同步冲洗与抽吸回收，替代传统人工持水枪逐段清理的作业模式，在有限的天窗作业窗口内完成长距离区段的清洁任务，避免污水横流造成轨道扣件锈蚀、道床排水孔堵塞的次生问题。

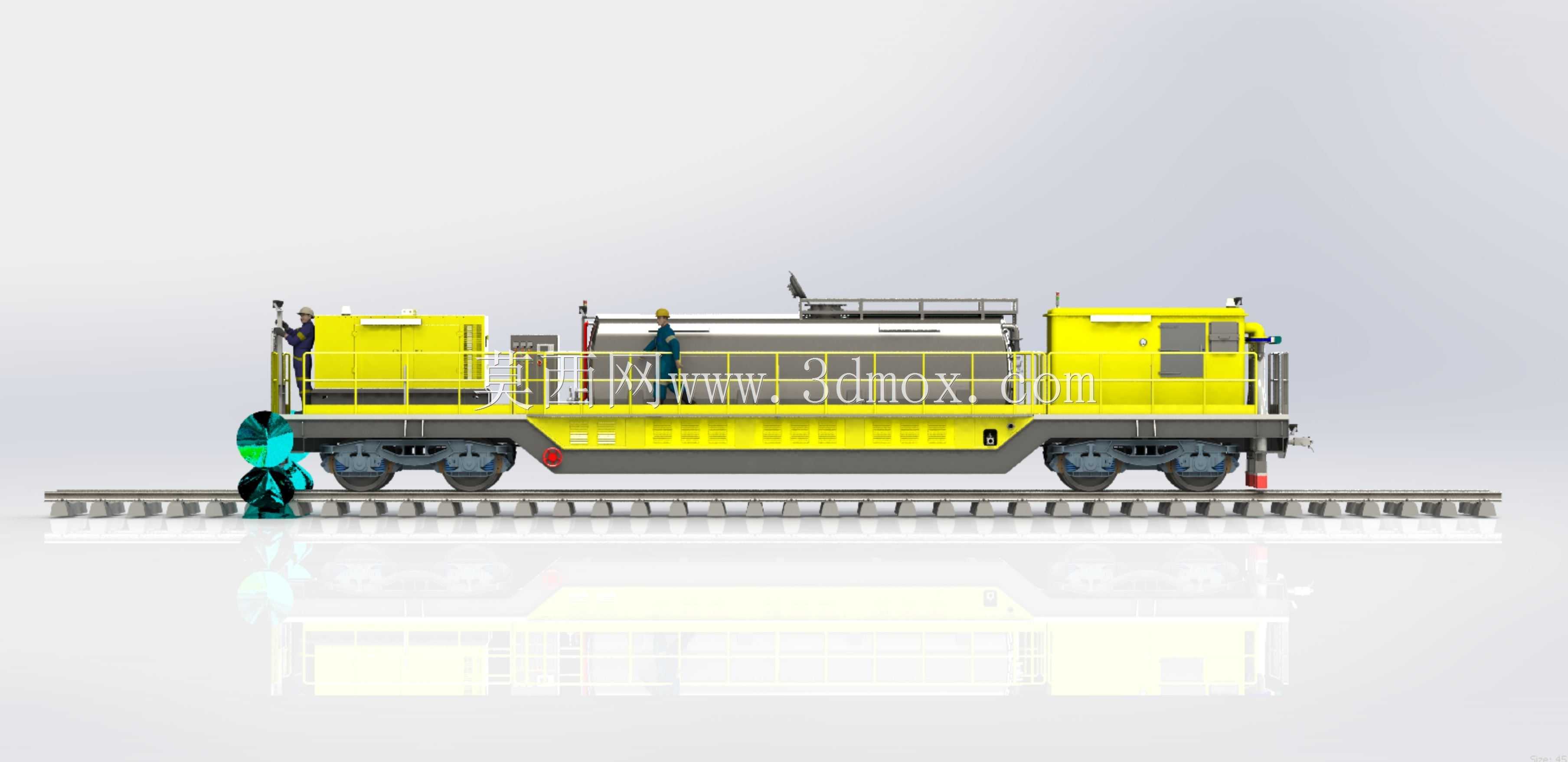

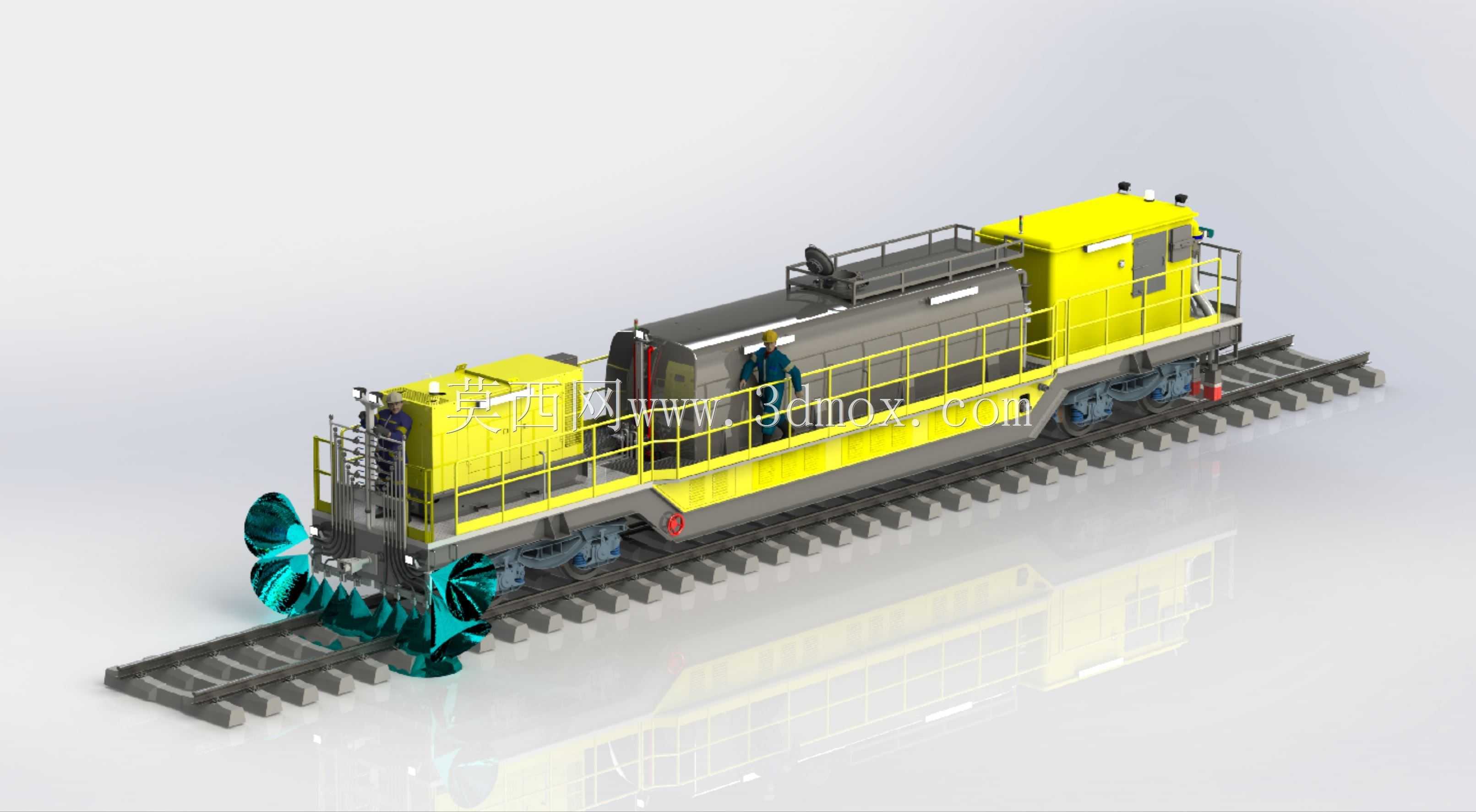

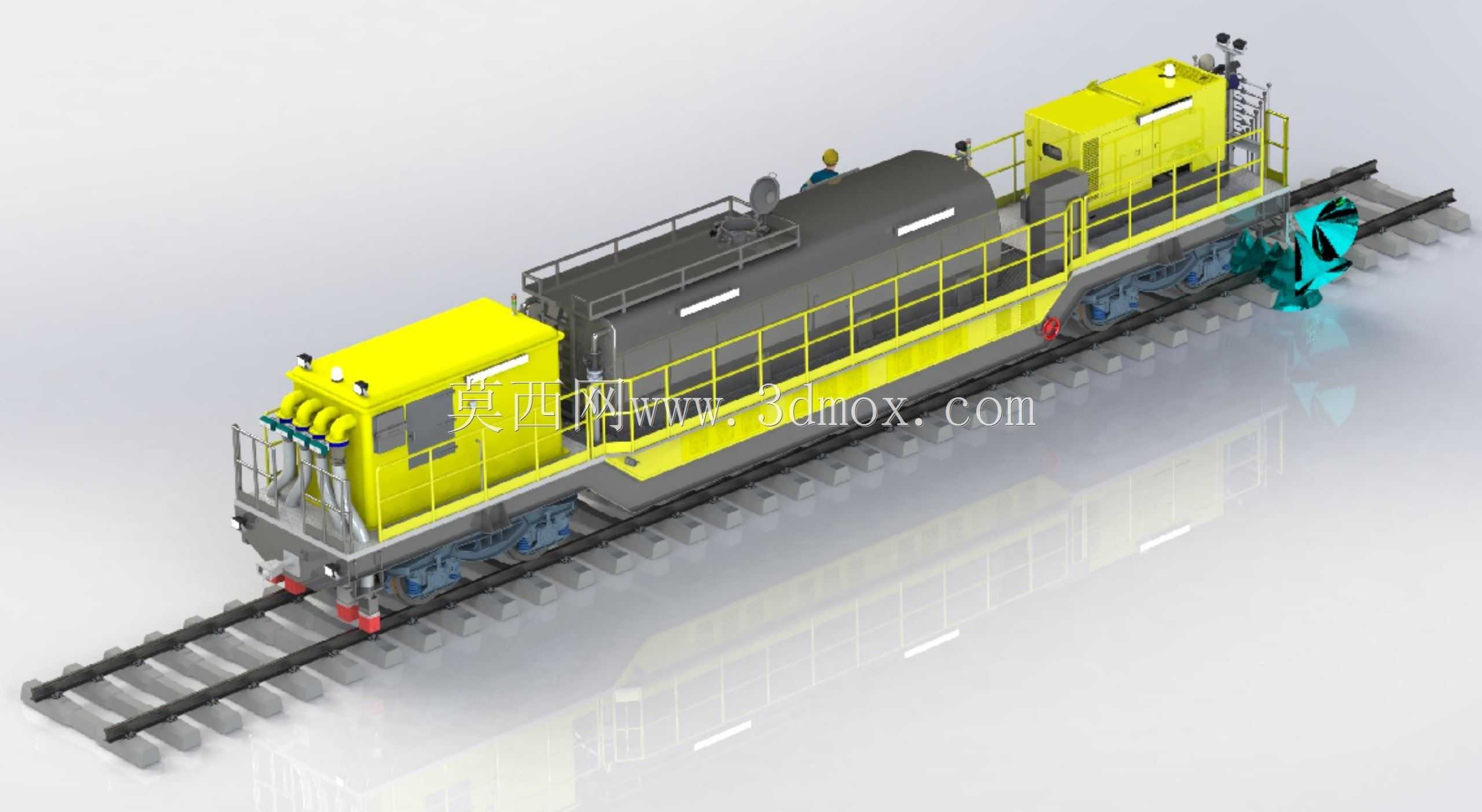

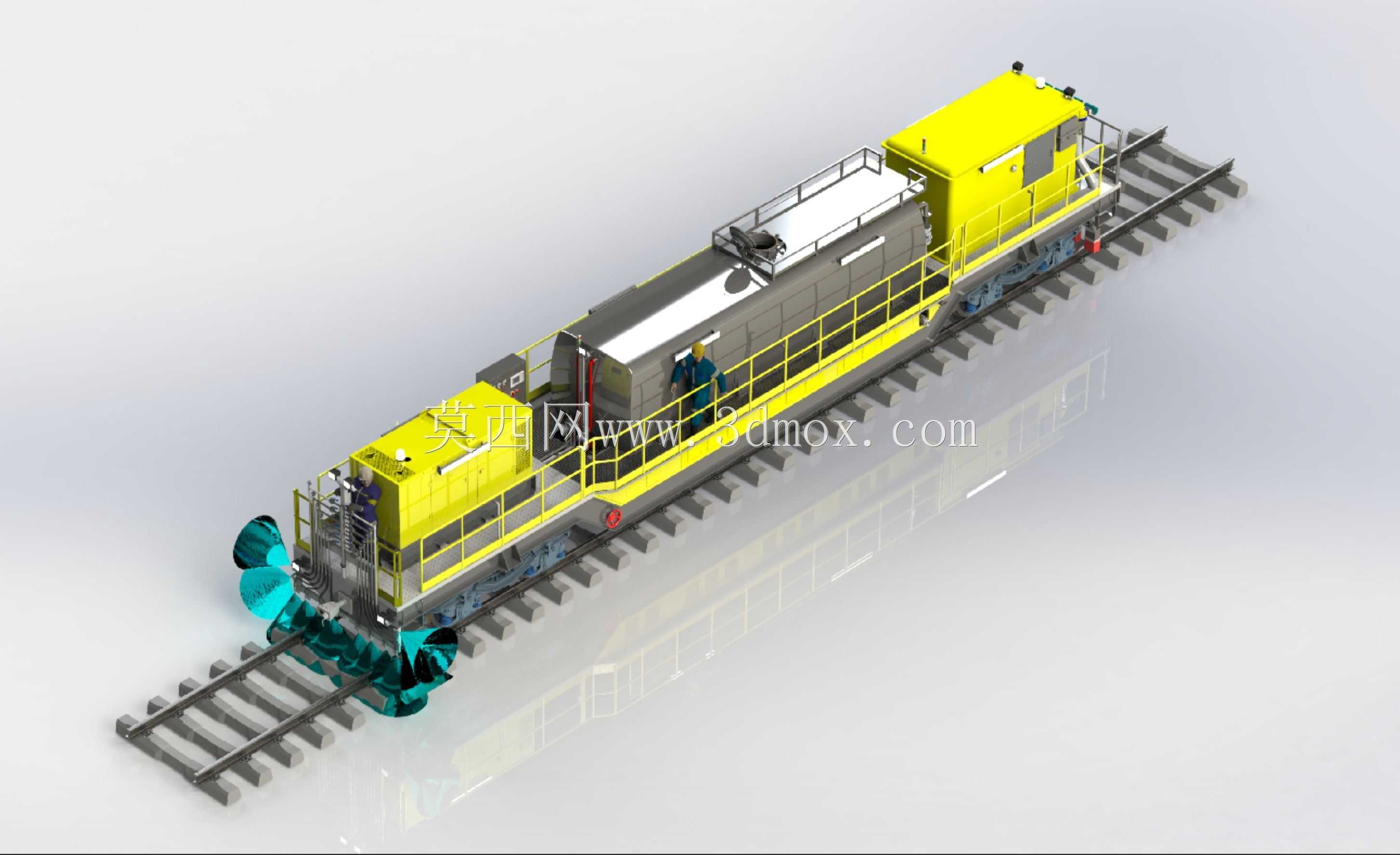

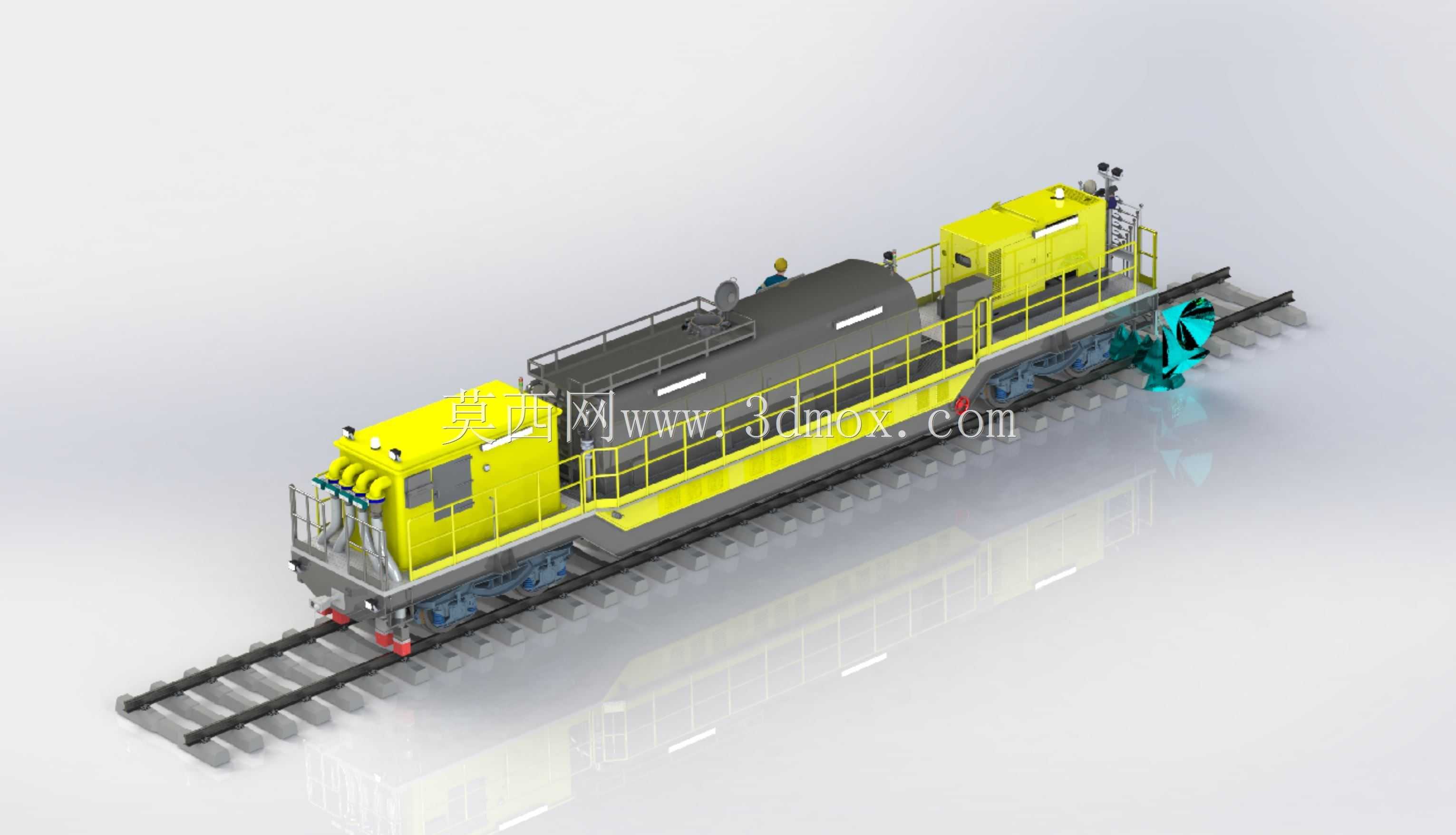

　　整车采用两端作业舱+中部功能模组的承载布局，走行部适配标准轨距轨道，转向架轮对与轨面的配合边界严格符合铁路限界要求，整车外侧轮廓完全收拢在隧道建筑限界范围内，在曲线半径较小的地铁区间通行时，车体端部与隧道侧壁、疏散平台的安全间隙预留充足，不会发生干涉擦碰。车体两端设置黄色司机操作室，室内集成走行控制、作业参数调控、工况观测的操作位，外围设置安全护栏与登车梯，作业人员可沿车体侧边的巡检通道抵达各维护点位。

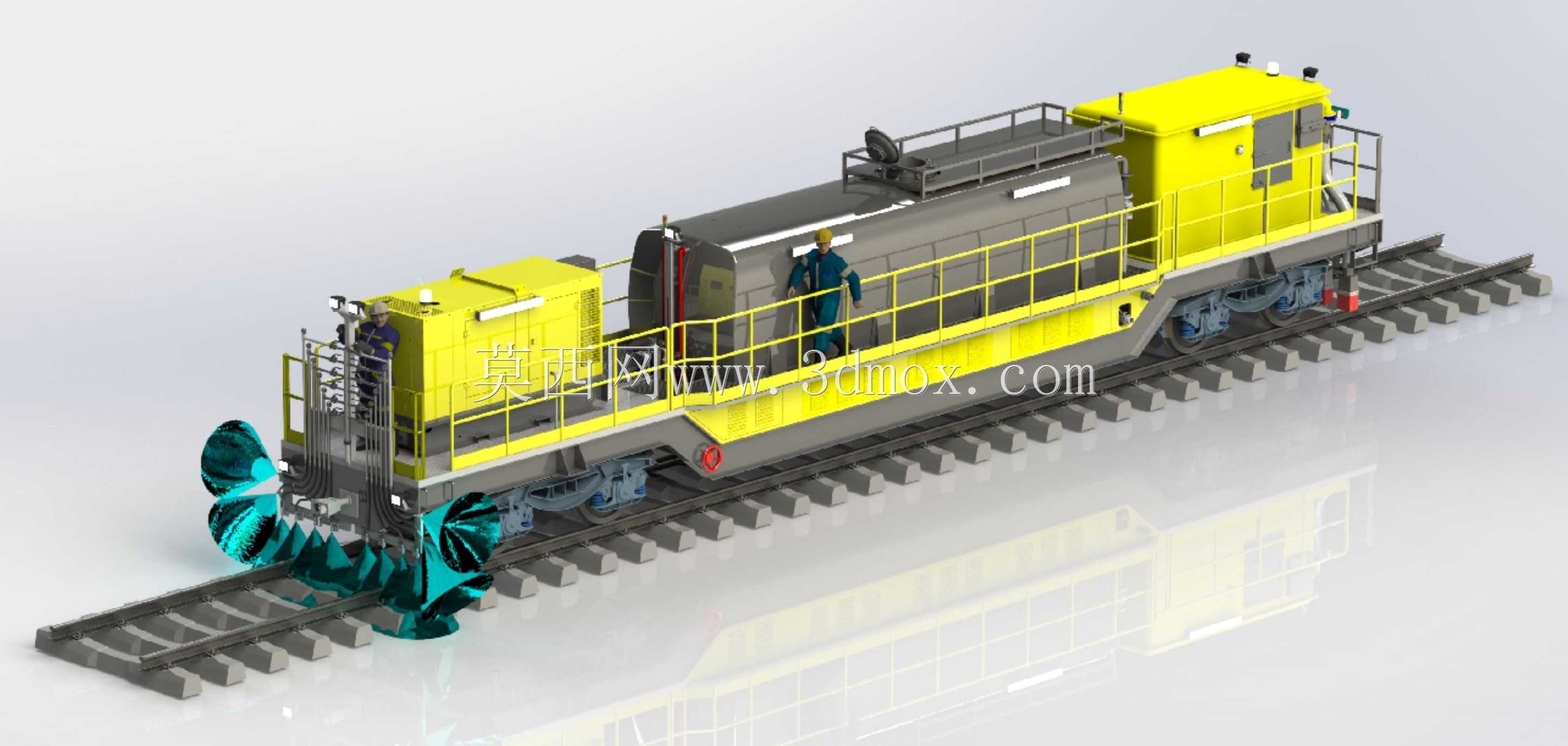

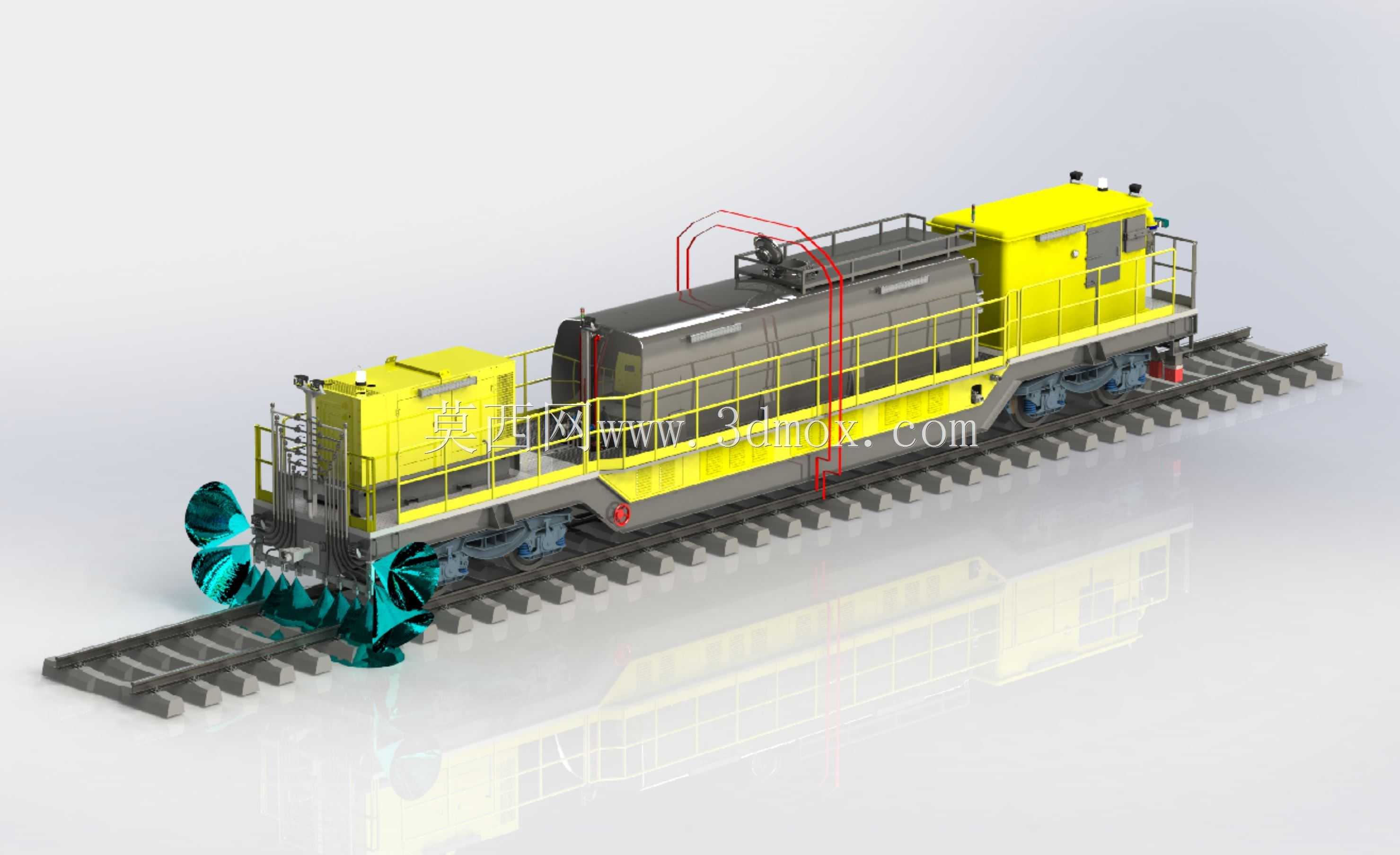

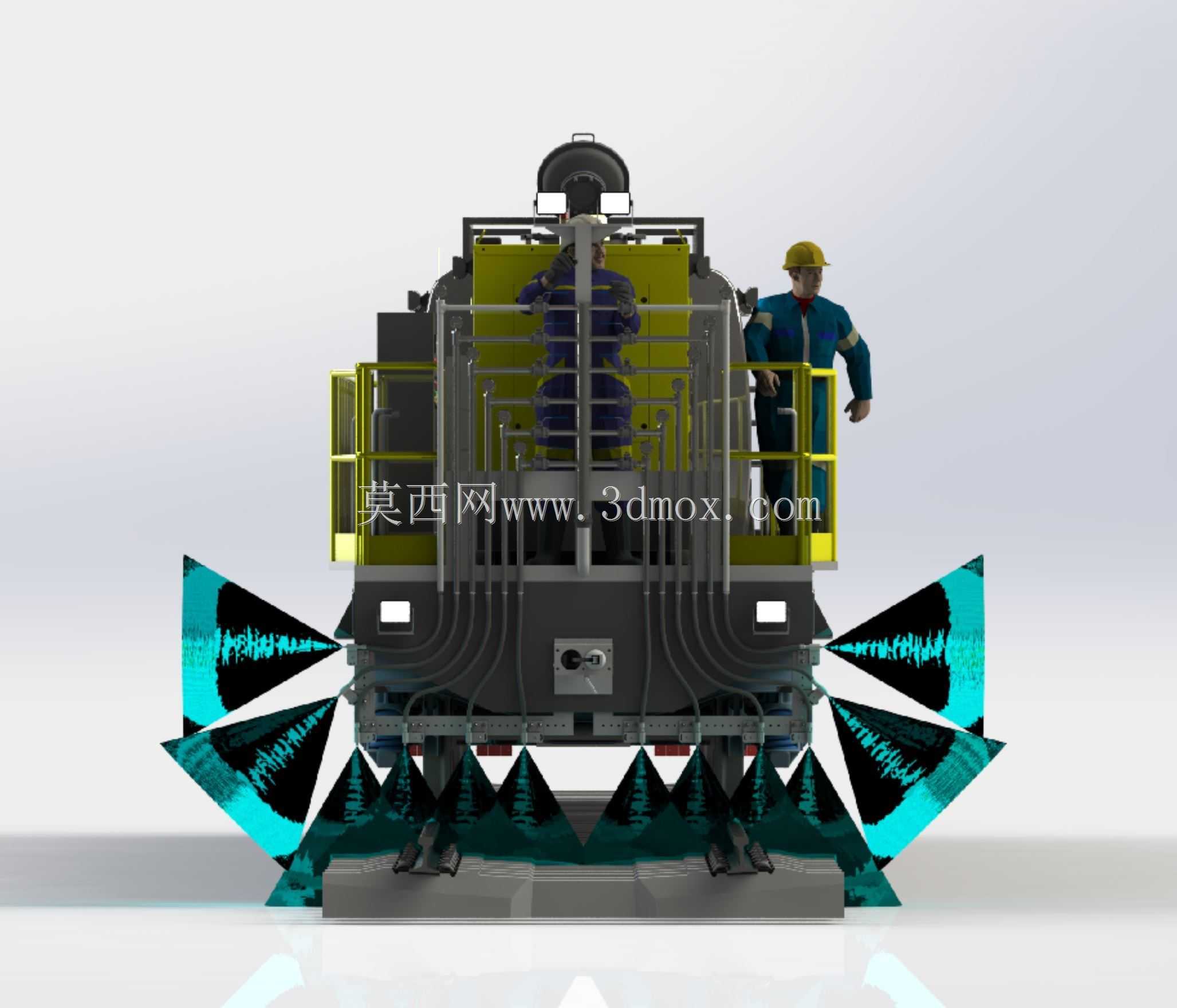

　　中部舱体集成100bar压力等级的高压水射流单元与真空抽吸回收系统，高压泵组、储水腔、污水回收罐、真空动力单元全部模块化安装在车体承载框架内，前端伸出的作业臂搭载旋转清洗喷头，可对准轨道道床、轨枕缝隙、隧道侧墙下部区域喷射高压水流，击碎板结的泥垢后，配套的负压抽吸口立刻将混有污物的污水回收至罐体内，不会在轨道区域形成积水。外露的高压管路沿车体侧部排布，采用红色防护支架固定，管路走向避开走行部运动间隙，检修时可快速拆解更换。

　　建模过程中优先保证各系统的装配逻辑准确：走行轮对与轨道的配合位置、罐体与车架的安装孔位、操作室护栏的安全高度、作业喷头的摆动范围均按照实际工程边界搭建，既可以用于轨行养护设备的方案演示，也能为清洁车的结构改型、模组布置优化提供参考，校核不同隧道断面下的设备通行适应性。
