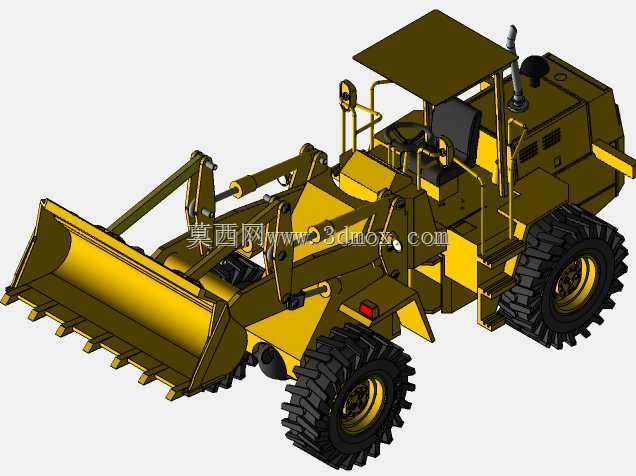

铰接式轮式装载机整机结构三维数模

　　该轮式装载机三维数模完整呈现了整机外观、工作装置、驾驶室防护结构、动力舱布置与行走系统的装配关系，可用于工程机械结构方案评审、教学演示、非标属具适配以及虚拟装配校核。模型以前车架与后车架铰接转向为核心，前部布置铲斗、动臂、摇臂、拉杆和举升转斗油缸，后部集中布置发动机舱、配重、油箱及散热区域，中间铰接点承担转向与载荷传递，能够直观反映装载机在铲掘、举升、运输和卸料循环中的机构运动逻辑。

　　从现场使用场景看，这类设备广泛出现在砂石料场、矿山剥离面、市政清障、道路基层施工、港口散货倒运和农业物料整理中。铲斗带斗齿和切削刃，适合插入松散料堆，也可通过更换快换属具适配抓草、推雪、叉装托盘等作业；动臂连杆机构在举升过程中保持铲斗姿态，减少物料撒漏，转斗油缸通过摇臂放大行程，使卸料角度和收斗角度满足常规作业节拍。

　　建模思路上，工作装置按真实装配层级拆分：铲斗与动臂前端铰接，动臂根部与前车架连接，举升油缸支撑动臂升降；摇臂居中布置，一侧通过拉杆连接铲斗，另一侧由转斗油缸驱动，形成反转六连杆的典型传力路径。液压管路、缸筒、活塞杆、销轴和铰点均有明确位置，便于后续做干涉检查、行程分析和铰点力估算。轮胎采用大花纹越野形式，配合宽轮距和较高离地间隙，体现泥泞、碎石、不平场地的通过性需求。

　　外形与安装边界方面，数模保留了整机长宽高、转向角、铲斗最低切入位置和最高卸料位置的空间关系。驾驶室采用顶棚与护栏式开放结构，座椅、方向盘、操纵杆、踏步和扶手均按人机操作区域布置，可用于校核视野、上下车通道和维修空间。后机罩轮廓、排气管、空滤器、配重块及尾灯位置明确，前车架与后车架在折腰转向时的轮胎摆动、车架间隙和油缸伸缩范围也能够通过装配体进行检查。

　　对于结构设计人员，该模型可作为装载机总体布置参考，重点核对动臂铰点高度、轴距、离去角、接近角、轮胎包络与转向半径；对于设备选型人员，可借助数模理解额定载荷、铲斗容量、举升高度与整机稳定性之间的约束；对于三维建模从业者，模型中销轴连接、油缸分段、轮胎花纹、车架板件和属具边界均具备较好的拆解学习价值，能够帮助建立工程机械从部件到整机的系统化装配思维。
