YZ250摩托车排气火花熄灭阻火装置

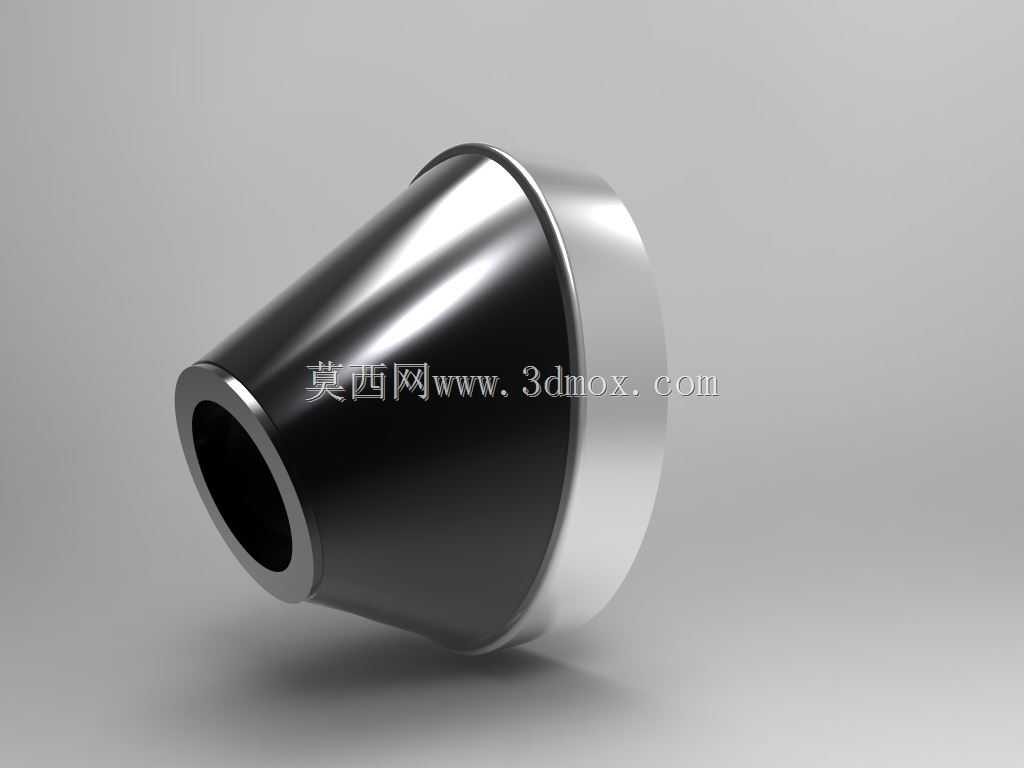

　　这套结构面向越野摩托车排气尾段的安全防护需求，核心作用是在高温废气排出前对夹带的火星、碳粒进行拦截和冷却，降低车辆进入林区、草地、油料堆放区等敏感环境时引发引燃风险的概率。装置整体采用回转体布局，一端为带安装孔的法兰盘，另一端向排气方向逐渐收束，形成锥形导流外壳；法兰侧布置多个周向安装孔，用于与排气出口端面对接，孔位围绕中心通道均匀分布，可保证螺栓锁紧后受力对称，避免长期振动中出现单侧松动。

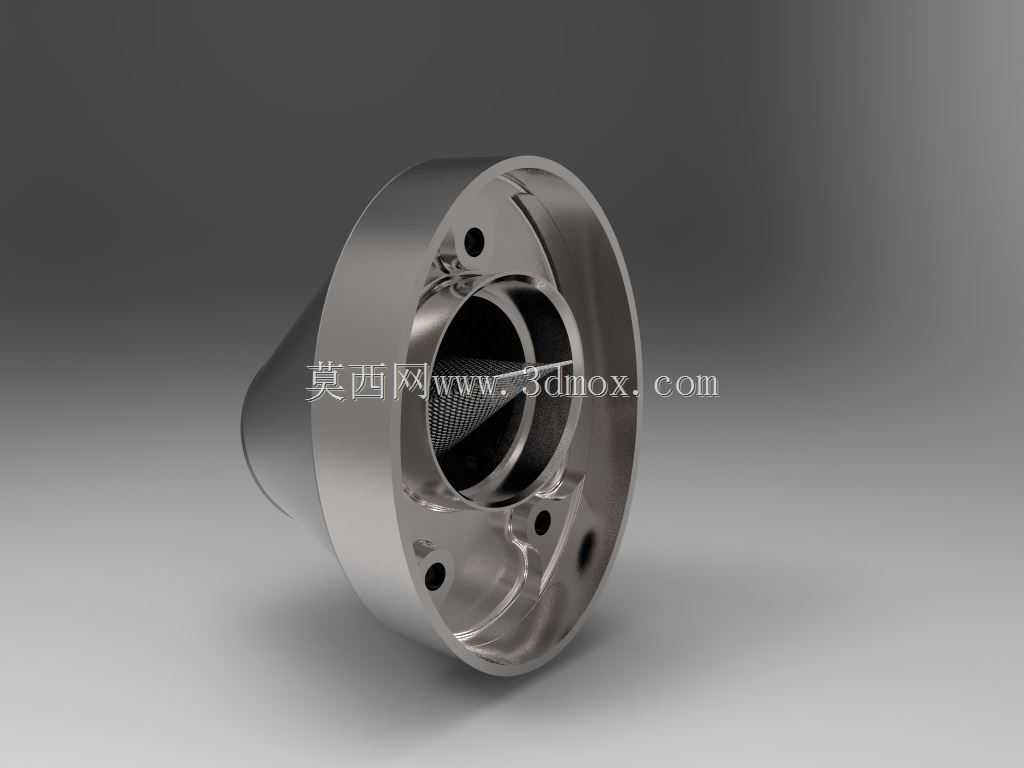

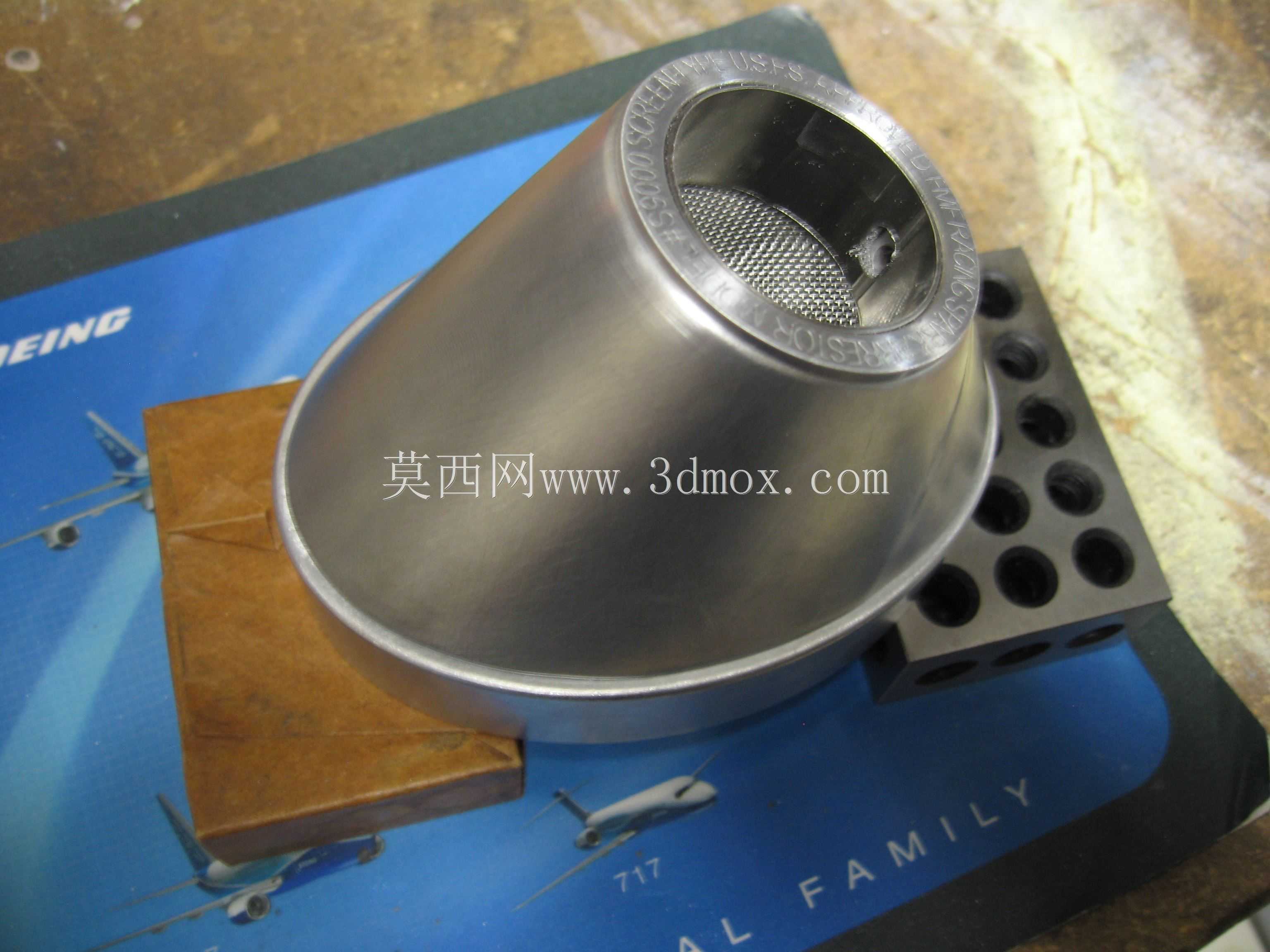

　　从内部流道看，中心区域保留较大的排气通径，减少对发动机背压的额外影响；靠近法兰的腔体内设置网状阻火结构，废气穿过网格时，较大的炽热颗粒被拦截、碰撞并降温，火焰传播路径也被分割成多个细小通道，从而抑制火花直接喷出。网状件需要兼顾开孔率与结构强度，孔格过密会明显增加排气阻力，孔格过大则削弱熄灭效果，因此建模时将网层位置、支撑边缘和壳体壁厚作为重点配合区域处理。

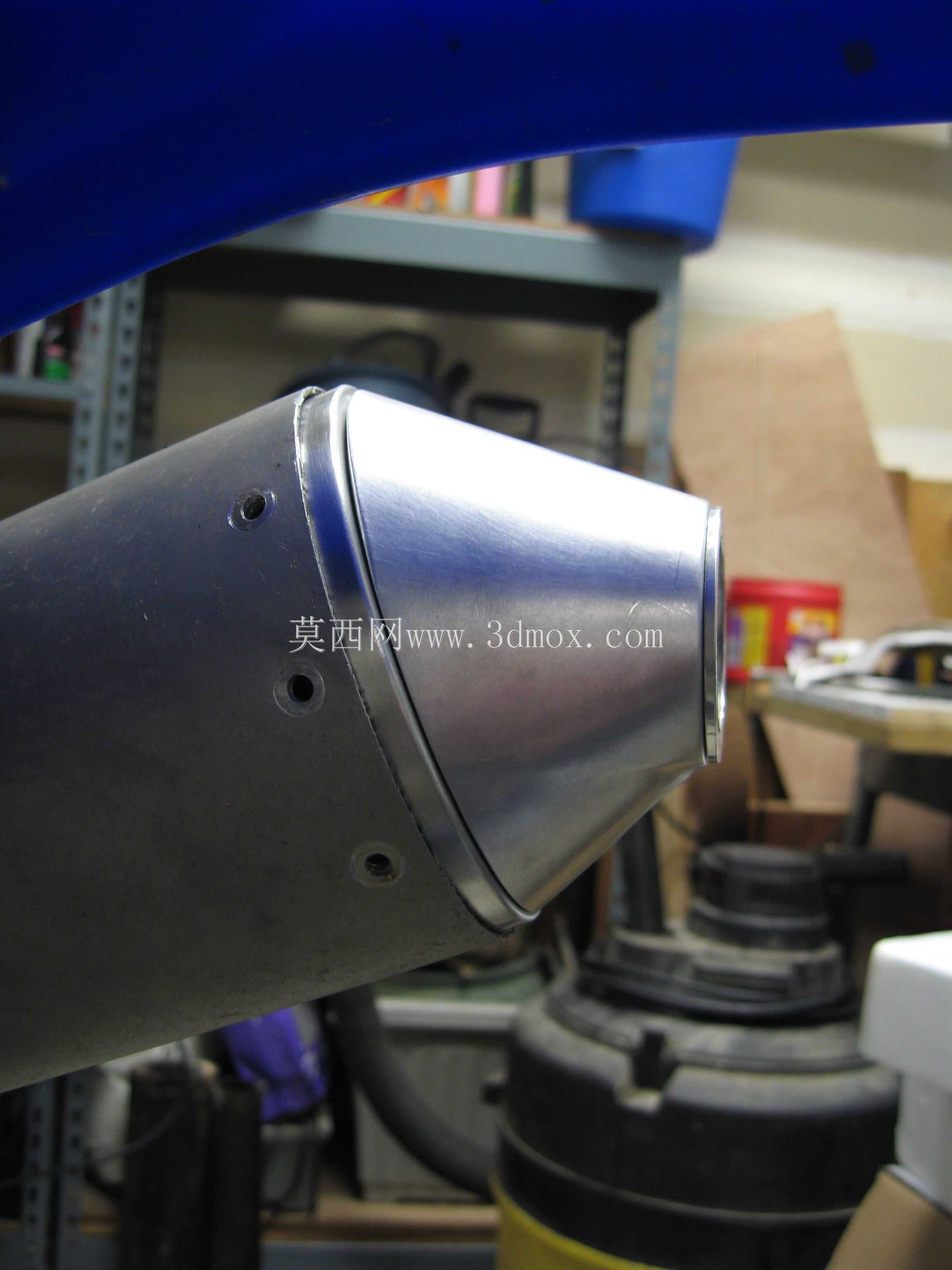

　　外形边界方面，法兰外径决定安装接触面范围，锥形段长度则影响尾端伸出量和外观协调性。安装面需要与排气管端面保持平行，密封区域围绕中心通道连续闭合；螺栓孔中心圆、孔径和倒角需与原车接口匹配，避免装配时出现干涉。锥形外壁不仅承担导流和防护作用，也为内部网芯提供容纳空间，端部开口方向与排气流向一致，可让减速后的废气继续顺畅排出。

　　设计思路上，先依据排气出口确定法兰连接基准，再沿轴向建立主回转轮廓，随后切除中心流道并加入内支撑、网芯安装槽和周向孔位。壳体转折处采用圆角过渡，可降低热应力集中；法兰背面保留平整贴合面，前端锥面则控制壁厚均匀，便于加工与后续表面处理。对于振动较大的摩托车工况，安装孔周边、网芯压边和壳体连接处都应避免薄弱突变，使阻火、排气和安装可靠性同时得到满足。
